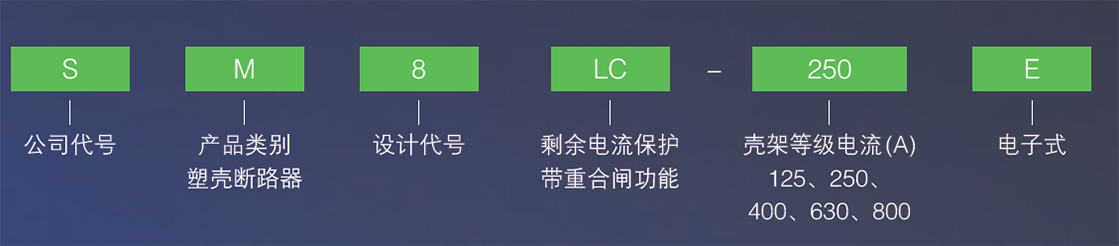

| 规格型号 | SM8LC-125M/3N | SM8LC-250E | SM8LC-400E | SM8LC-630E | SM8LC-800M/3N | ||
| 极数 | 3P+N | ||||||
| 壳架电流（A） | 125 | 250 | 400 | 630 | 800 | ||
| 额定工作电压Ue(V) | AC 400 50Hz | ||||||
| 额定绝缘电压Ui(V) | AC800 | ||||||
| 额定冲击耐受电压Uimp(kV) | 8 | ||||||
| 飞弧距离（mm） | ≥ 50 | ≥ 50 | ≥ 100 | ≥ 100 | ≥ 100 | ||
| 极限短路分断能力lcu（KA） | M50 | H85 | 50 | 75 | 75 | 65 | |
| 运行短路分断能力lcs(KA) | M35 | H55 | 35 | 50 | 50 | 42.5 | |
| 使用类别 | B | A | B | B | B | ||
| 额定短时耐受电流lcw(kA/s) | 5/0.5s | 3/1s | 5/1s | 8/1s | 10/1s | ||
| 额定剩余短路接通（分断）能力lcm(KA) | 25%lcu | ||||||
| 剩余电流动作特性 | AC 型 | ||||||
| 额定剩余动作电流l △ n | 50mA/100mA/300mA/500mA/ 自动（可调） | 50mA/100mA/200mA/300mA/500mA/800mA/1000mA 自动（可调） | 100mA/300mA/500mA/800mA/1000mA 自动（可调） | ||||
| 自动重合闸时间（S） | 20-60 | ||||||
| 操作性能（次） | 通电 | 1500 | 1000 | 1000 | 1000 | 500 | |
| 不通电 | 8500 | 7000 | 4000 | 4000 | 2500 | ||
| 总次数 | 10000 | 8000 | 5000 | 5000 | 3000 | ||
| 过载、短路特性 | 详见“保护特性说明” | ||||||
| 过压保护值（V） | 设置值（253~286）±5% | ||||||
| 欠压保护值（V） | 设置值（154~187）±5% | ||||||
| 延迟时间（ms） | ≤ 40ms | ||||||
| 通讯延迟时间（ms） | ≤ 200ms | ||||||
| 闭锁时间 | 10s-250s | ||||||
