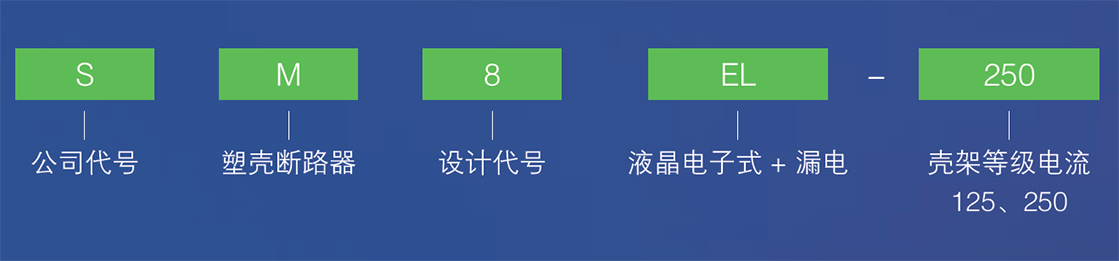

型号含义
技术参数
|
型号
|
SM8EL-125
|
SMEL-250
|
|
极数
|
3P+N
|
|
壳架电流
|
125
|
250
|
|
额定工作电压Ue（V）
|
AC415 50HZ
|
|
额定绝缘电压Ui（V）
|
AC1000
|
|
额定冲击耐受电压Uimp（kV）
|
12
|
|
飞弧距离（mm）
|
≥ 50
|
|
分断类型
|
M
|
H
|
M
|
H
|
|
极限短路分断能力Icu（KA）
|
50
|
85
|
50
|
85
|
|
运行短路分断能力Ics（KA）
|
35
|
50
|
35
|
50
|
|
使用类别
|
A
|
A
|
|
额定短时耐受电流Icw（kA/s）
|
3/1S
|
3/1S
|
|
额定剩余短路接通（分断）能力Icm（KA）
|
25%icu
|
剩余电流动作特性AC 型
|
AC 型
|
|
额定剩余动作电流I △ n
|
30-1000mA( 可调)
|
|
操作性能（次）
|
通电
|
1500
|
1500
|
|
不通电
|
8500
|
7000
|
|
总次数
|
10000
|
8000
|
|
过压保护值（V）
|
设置值（253~286）±5%
|
|
欠压保护值（V）
|
设置值（154~187）±5%
|
|
延迟时间（ms）
|
≤ 40mS
|
|
通讯延迟时间（ms）
|
≤ 200mS
|
|
闭锁时间
|
10s-250s
|

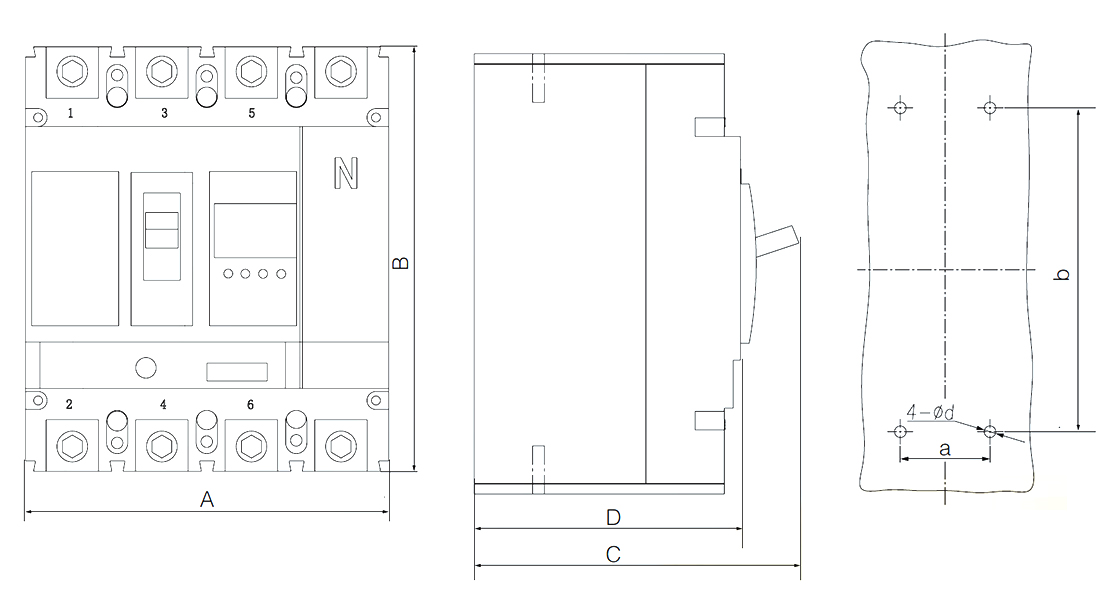

外形及安装尺寸（单位mm）
|
型号
|
极数
|
外形尺寸
|
安装尺寸
|
|
A
|
B
|
C
|
D
|
a
|
b
|
Φd
|
|
SM8EL-125
|
3+N
|
142
|
165
|
125
|
105
|
70
|
126
|
4.5
|
|
SM8EL-250
|
3+N
|
142
|
165
|
125
|
105
|
70
|
126
|
4.5
|
功能特点
SM8EL 系列剩余电流动作断路器，适用于三相四线制辅助电源供电的环境中。其额定绝缘电压为1000V，适用于交流50Hz，额定工作电压至690V，额定电流至800A 的电路中作不频繁转换及电动机不频繁起动之用。断路器具有过电压保护，欠电压保护，缺相保护，过载长延时反时限、短路短延时反时限、短路短延时定时限、短路瞬时和欠电压保护功能、漏电跳闸保护功能，能保护线路和电源设备不受损坏。
该断路器保护特性完善，精度高，可实现远程数据采集（RS485 通讯），采用液晶屏能直观显示电压、电流、漏电，故障记忆等参数。
SM8EL 电子式剩余电流动作断路器可带漏电报警不脱扣功能，对特殊行业有效避免，因漏电故障跳闸断电造成重大损失，本产品可垂直安装亦可水平安装，具有隔离功能。
产品符合标准：GB 14048.2，DL/T 2018 塑壳断路器通信规约，产品获得CCC 认证。
