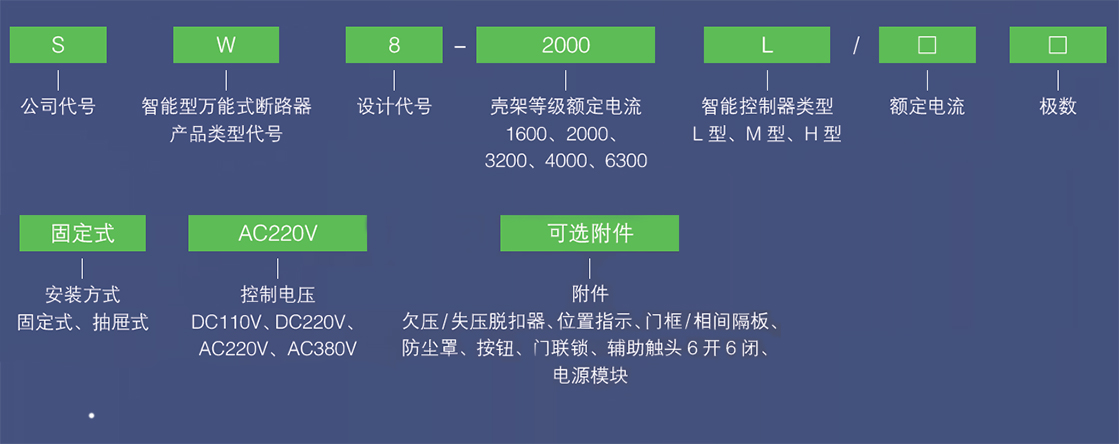

型号含义

技术参数

型号				SW8-1600		SW8-2000		SW8-3200
等级额定电流lnm(A)				1600		2000		32000
额定电流ln(A)				200、400、630、800、 1000、1250、1600		630、800、1000、1250、 1600、2000		2000、2500、3200
额定工作电压Ue(V)				AC400、690 50Hz
额定绝缘电压Ui(V)				AC1000 50Hz
额定冲击耐受电压Uimp(kV)				8/12
工频耐受电压U(V)				AC3500V 1min 50Hz
极数(P)				3、4
N 极额定电流ln(A)				0.4In~1In
额定极限短路分断能力 lcu(kA)( 有效值)	AC400V			50		80		100
	AC690V			25		50		65
额定运行短路分断能力 lcs(kA)( 有效值)	AC400V			50		65		80
	AC690V			25		40		65
额定短时耐受电流(1s) lcw(kA)( 有效值)	AC400V			50		65		80
	AC690V			25		40		65
全分断时间( 无附加延时)(ms)				25~30
闭合时间(ms)				60~70
储能时间(s)				4~5
智能型控制器	L			●		●		●
	M			●		●		●
	H			●		●		●
操作性能	电气寿命	AC400V/690V		5000（次）		3000（次）		1500（次）
	机械寿命			20000(次)		15000(次)		8000(次)
安装	联系方式			水平	垂直	水平	垂直	水平	垂直
	型式	抽屉式		●	●	●	●	●	●
		固定式		●	●	●	●	●	●

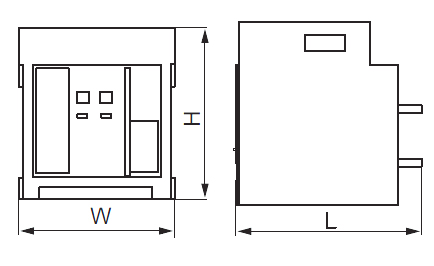

	外形尺寸（mm）			H×W×L		H×W×L		H×W×L
	抽屉式	水平联接	3P	315×282×352		432×375×461		432×435×461
			4P	315×352×352		432×470×461		432×550×461
	固定式	水平联接	3P	320×254×258		402×340×373		402×400×363
			4P	320×324×258		402×435×373		402×515×363

型号				SW8-4000		SW8-6300
等级额定电流lnm(A)				4000		6300
额定电流ln(A)				3200、3600、4000		4000、5000、6300
额定工作电压Ue(V)				AC400、690 50Hz
额定绝缘电压Ui(V)				AC1000 50Hz
额定冲击耐受电压Uimp(kV)				8/12
工频耐受电压U(V)				AC3500V 1min 50Hz
极数(P)				3、4
N 极额定电流ln(A)				0.4In~1In
额定极限短路分断能力 lcu(kA)( 有效值)	AC400V			100		120
	AC690V			65		85
额定运行短路分断能力 lcs(kA)( 有效值)	AC400V			80		100
	AC690V			65		75
额定短时耐受电流(1s) lcw(kA)( 有效值)	AC400V			80		100
	AC690V			65		75
全分断时间( 无附加延时)(ms)				25~30
闭合时间(ms)				60~70
储能时间(s)				4~5
智能型控制器	L			●		●
	M			●		●
	H			●		●
操作性能	电气寿命	AC400V/690V		1500（次）		1000（次）
	机械寿命			8000(次)		5000(次)
安装	联系方式			水平	垂直	水平	垂直
	型式	抽屉式		●	-	●	-
		固定式		-	-	-	-
	外形尺寸（mm）			H×W×L		H×W×L
	抽屉式	水平联接	3P	432×550×494		452×913×504
			4P	432×788×504		452×928×504
	固定式	水平联接	3P	-		-
			4P	-		-

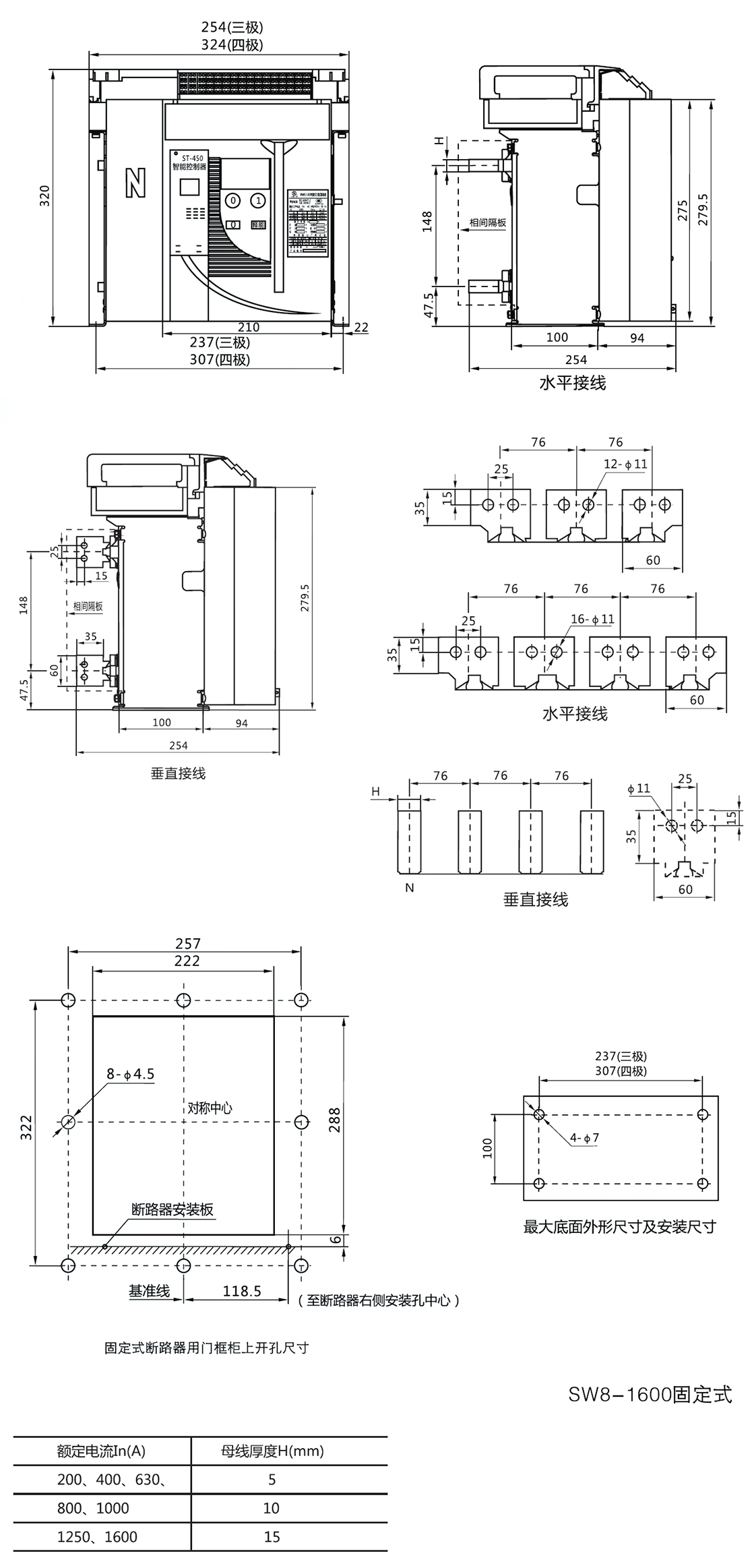

SW8-1600 外形及安装尺寸

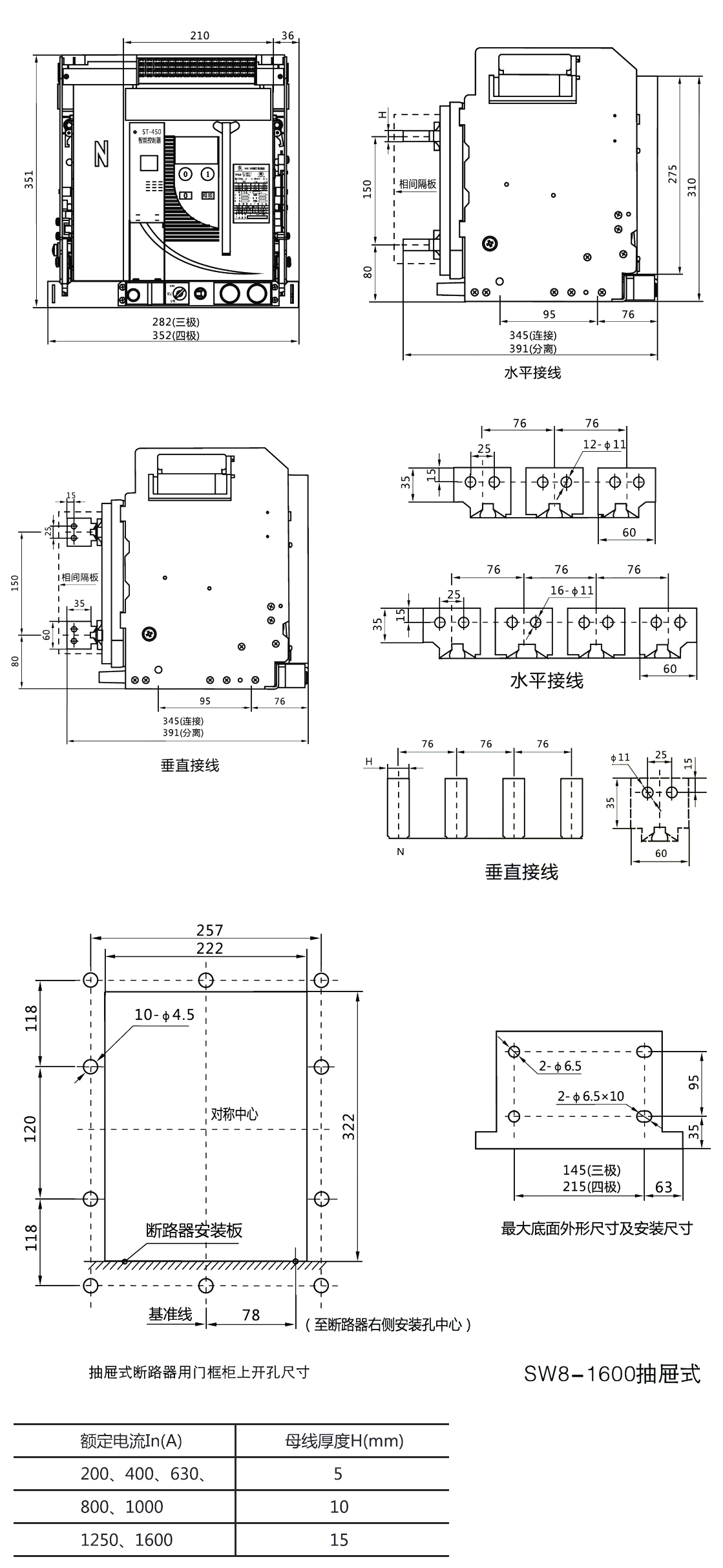

SW8-1600 外形及安装尺寸

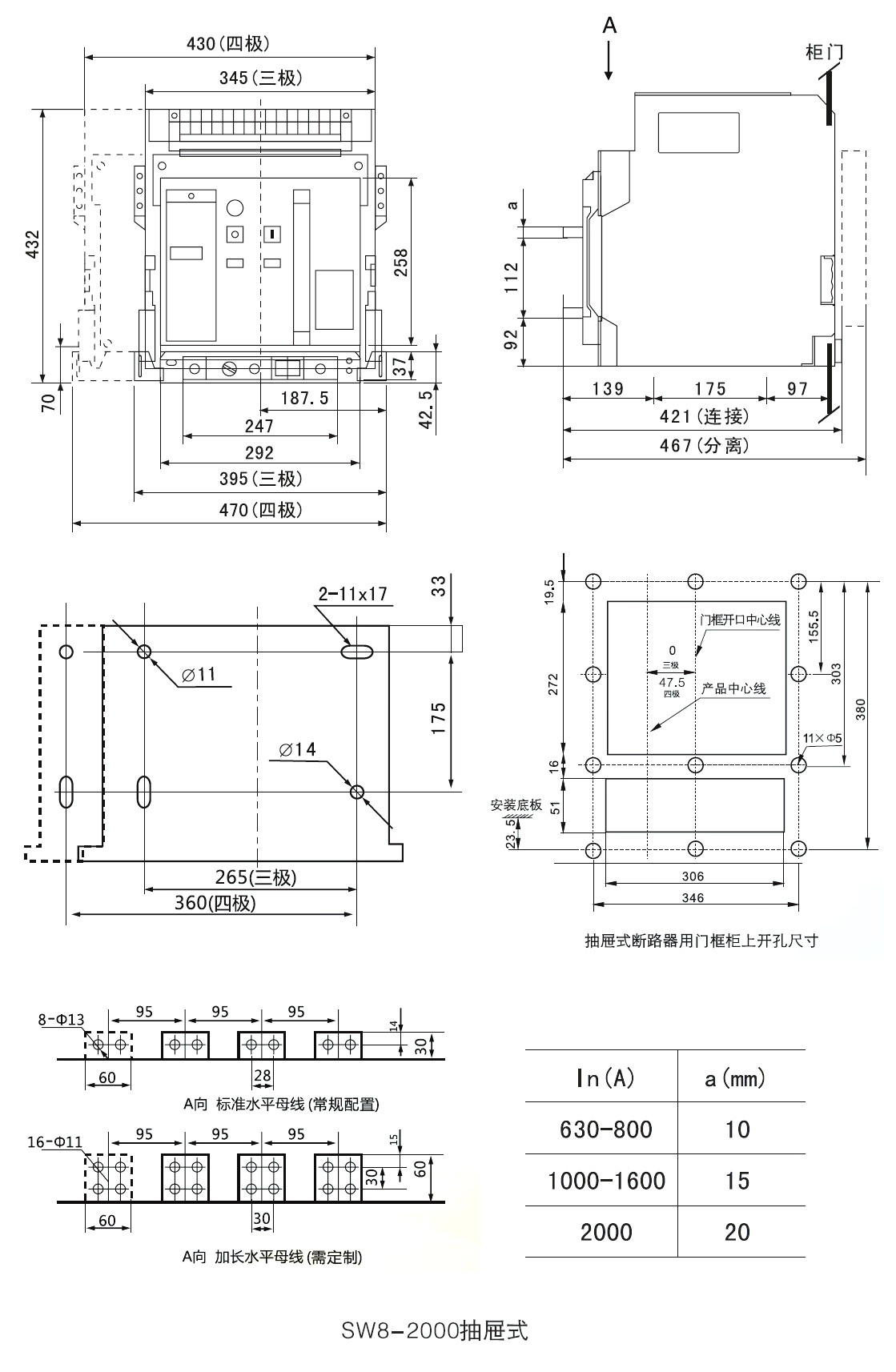

SW8-2000 外形及安装尺寸

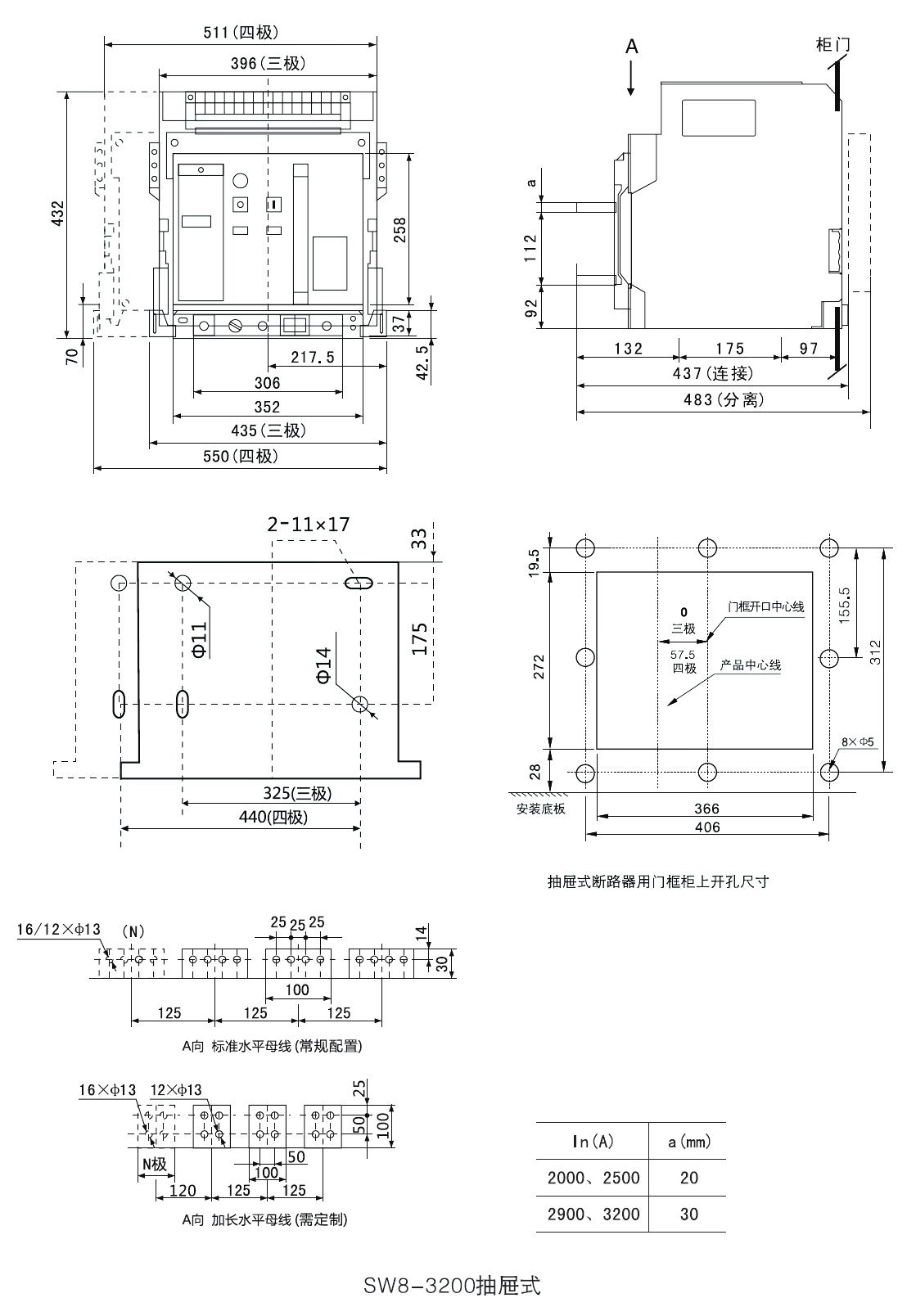

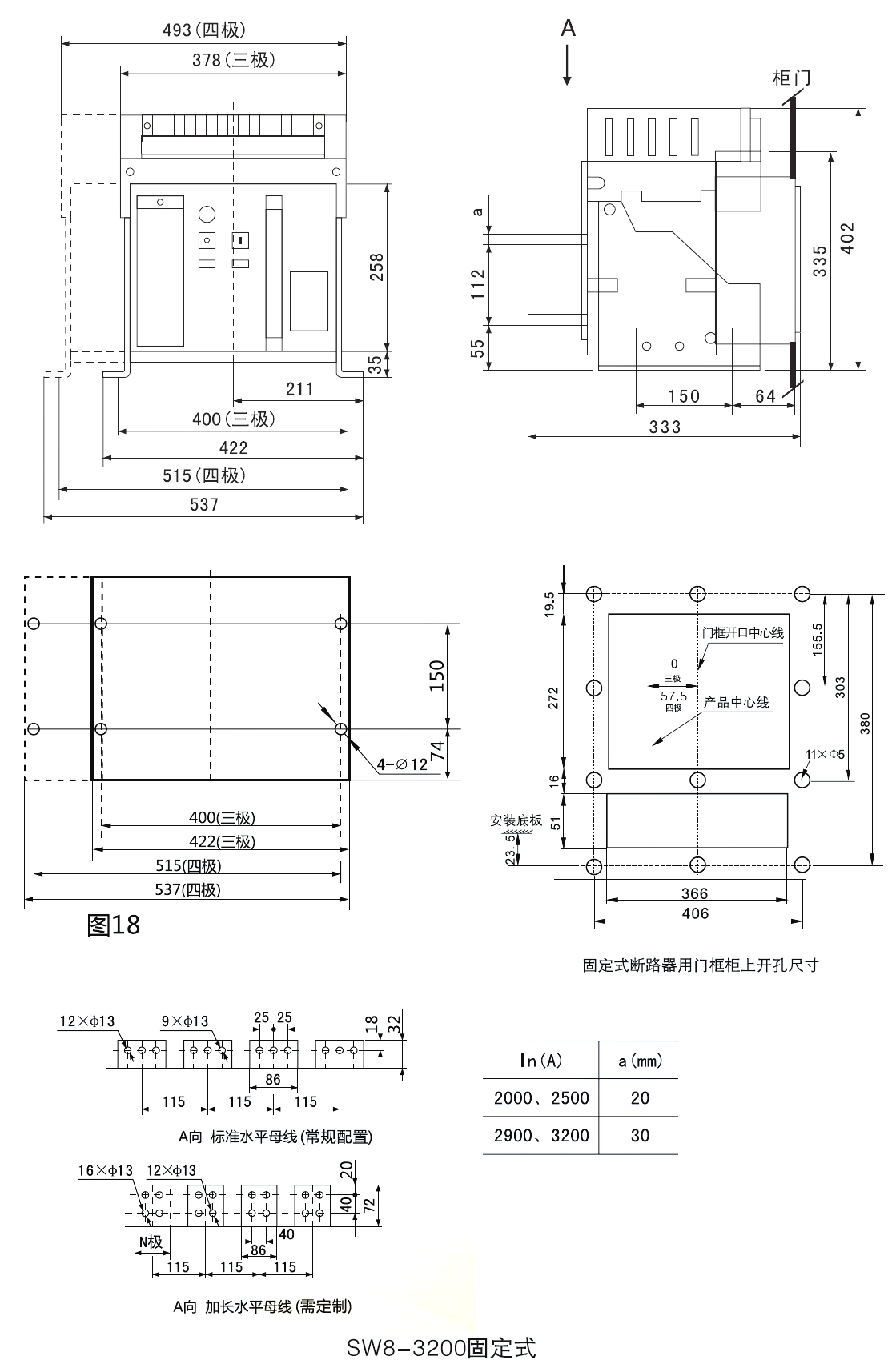

SW8-3200 外形及安装尺寸

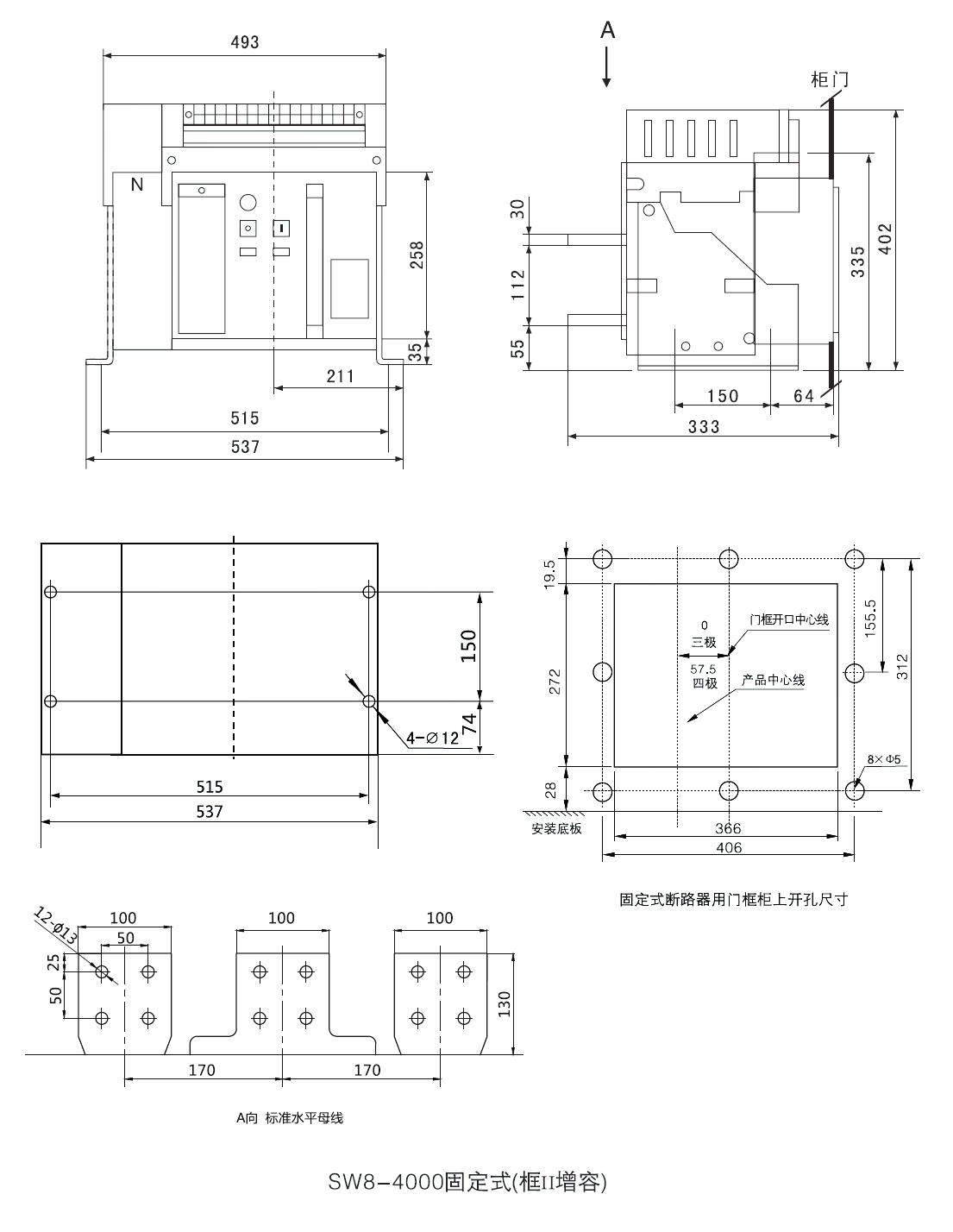

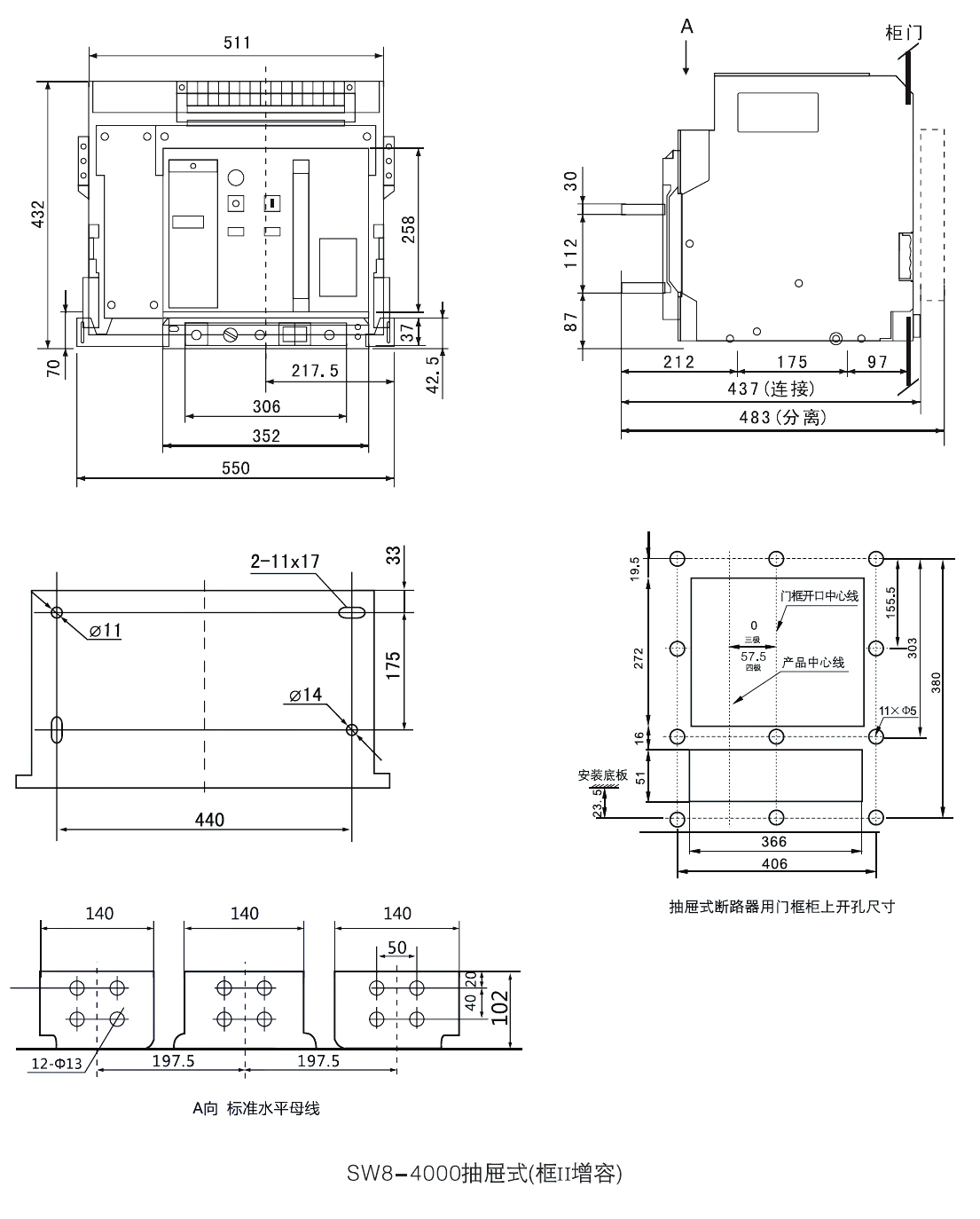

SW8-4000 外形及安装尺寸
