概述

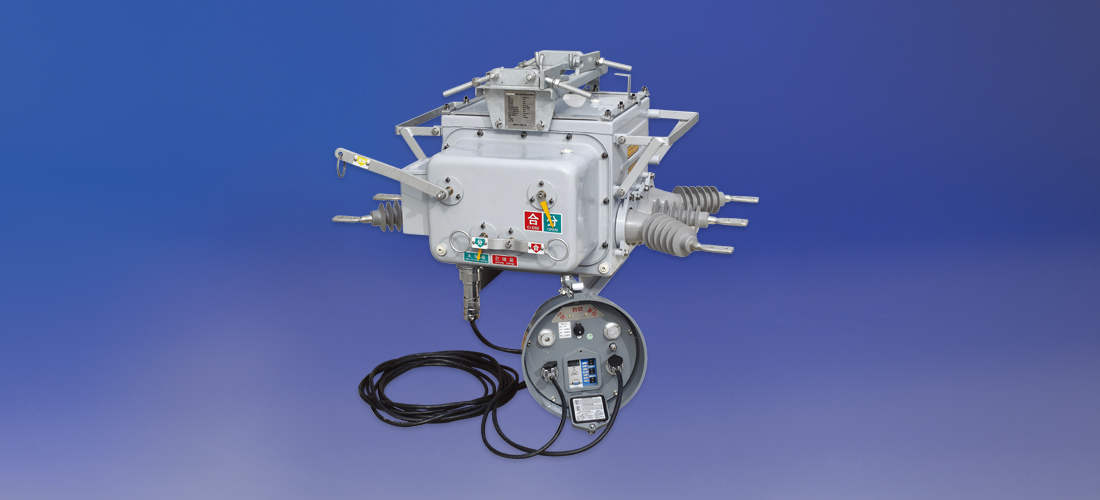

ZW20F-12 系列户外高压真空断路器（以下简称断路器）为额定电压12kV，三相交流50Hz 的户外配电设备。它采用真空灭弧和SF6 气体作为绝缘介质，是ZW20-12 型柱上断路器改进型产品。进出线导管也进行了密封性能改进，整体密封性能优良，其弹簧操作机构进行了小型化设计和可靠性和稳定性优化，采用直动链条主传动和多级脱扣系统，动作可靠性和稳定性比国内传统的弹簧操作机构提高了好几倍；主回路的轴和套之间的接触采用了内收外张式表链结构，主回路的接触电阻小、温升低。所以ZW20F-12 型户外柱上真空断路器是一种免维护产品，是柱上断路器中的佳品。
ZW20F-12 较ZW20-12 还增加了过流保护、机构弹簧储能指示，并配备航空插座作二次电气连接，便于与智能化控制器相结合。
优良的电气和机械性能，使ZW20F-12 型户外柱上真空断路器得到广泛的应用。主要用于开断、关合10kV电力系统的负荷电流及短路电流，适用于变电站及工矿业企业配电系统中作保护和控制之用，更适用于电网频繁操作的场所。本产品与控制器配套，具有优良的重合器功能，能满足配电自动化系统要求。

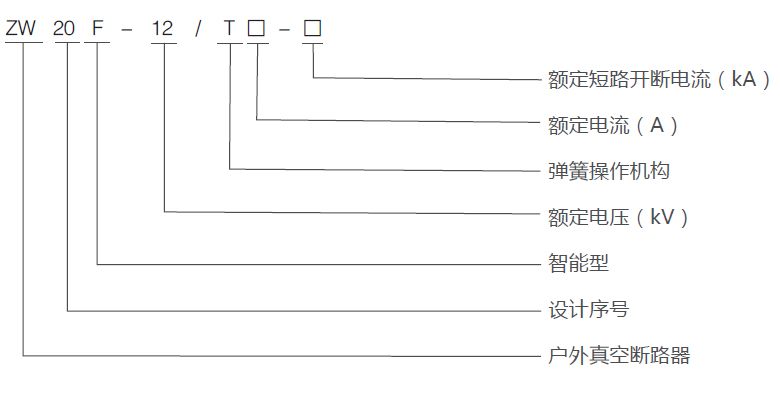

型号含义
主要技术参数
|
项目
|
单位
|
参数
|
|
额定电压
|
kV
|
12
|
|
额定频率
|
Hz
|
50
|
|
额定电流
|
A
|
630、1000
|
|
额定短路开断电流
|
kA
|
12.5、16、20、25
|
|
额定峰时耐受电流
|
kA
|
31.5、40、50、63
|
|
额定短时耐受电流（4s）
|
kA
|
12.5、16、20、25
|
|
额定短路关合电流（峰值）
|
kA
|
31.5、40、50、63
|
|
机械寿命
|
次times
|
10000
|
|
额定电流开断次数
|
次times
|
10000
|
|
额定短路开断电流开断次数
|
次times
|
30
|
1min 工频耐受电压：真空断口、相间
相对地/ 隔离断口
|
kV
|
42
|
|
雷电冲击耐受电压：相间、相对地/ 隔离断口
|
kV
|
75
|
|
二次回路Imin 工频耐受
|
kV
|
2
|
|
净重
|
kg
|
140
|

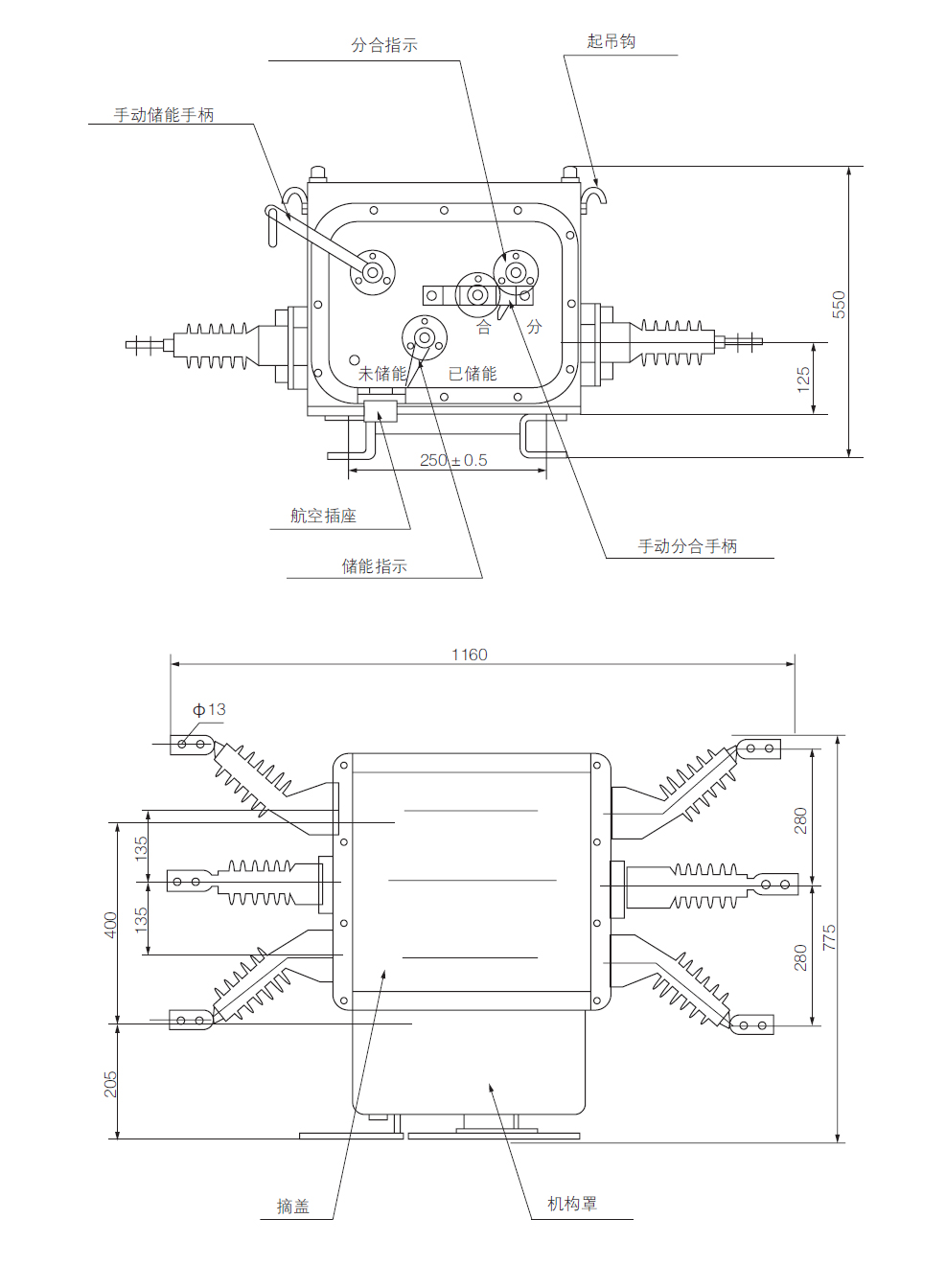

外形及安装尺寸
