概述

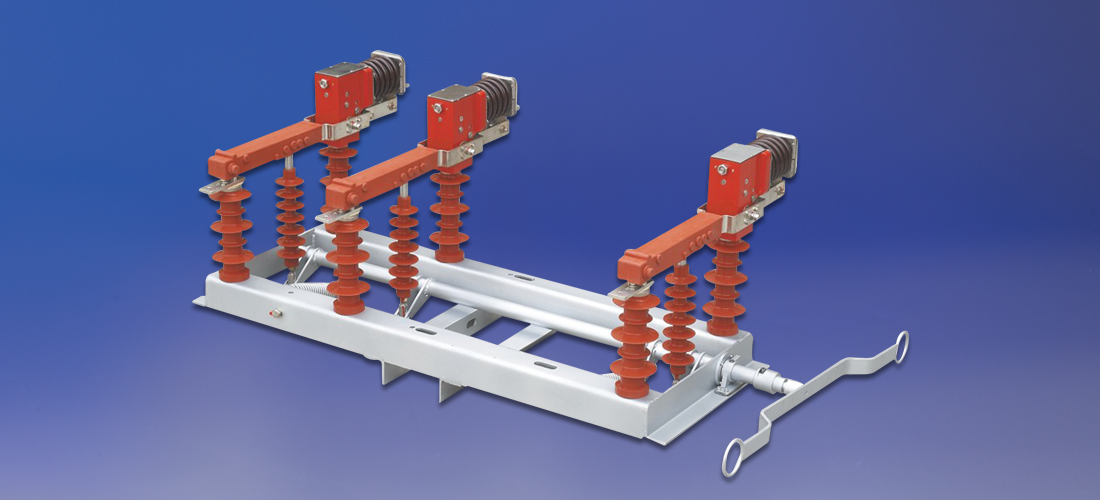

FZW32-12、FZW32-40.5 系列户外高压交流真空隔离真空负荷开关（以下简称负荷开关），各项技术性能指标达到GB3804 和IEC 标准，适用于三相交流50Hz、额定电压12kV 及40.5kV 的供电网络中，广泛用于农网、城网及铁路等配电线路的改造，尤其适用于频繁操作场所。
负荷开关是由隔离刀和真空灭弧室组成，隔离刀承担了合闸和分闸时绝缘作用，真空灭弧室承担熄灭电弧的作用，无爆炸危险. 不须检修、开断能力大、电寿命长、隔离刀与三相真空灭弧室联动，分闸时有明显的断口，安全可靠。
安装方式：FZW32-12 以单杆式、手动操作为主，也可采用电动或近距离遥控操作。而FZW32-40.5 以双杆式、电动操作为主，也可采用手动或近距离遥控操作。
隔离刀是由弹簧过中进行合分闸操作的，过中弹簧提供了隔离刀合闸时所需的能量，并保证真空灭弧室的分闸速度。隔离刀的三相联动操作确保了灭弧室的分闸同期性。
型号含义
主要技术参数
|
项目
|
单位
|
参数
|
|
额定电压
|
kV
|
12
|
40.5
|
|
额定频率
|
Hz
|
50
|
50
|
|
额定电流
|
A
|
630
|
1250
|
|
额定有功负载开断电流
|
A
|
630
|
1250
|
|
额定闭环开断电流
|
A
|
630
|
62.5
|
|
5% 额定有功负载开断电流5%
|
A
|
31.5
|
62.5
|
|
额定电缆充电开断电流
|
A
|
10
|
10
|
|
1min 工频耐受电压：真空断口、相间、相对地/ 隔离断口
|
kV
|
42/48
|
95/110
|
|
雷电冲击耐受电压：相间、相对地/ 隔离断口
|
kV
|
75/85
|
185/215
|
|
额定短时耐受电流（热稳定）
|
kA
|
20
|
25
|
|
额定短路持续时间
|
S
|
4
|
4
|
|
额定峰时耐受电流（动稳定）
|
kA
|
50
|
63
|
|
额定短路关合电流
|
kA
|
50
|
63
|
|
机械寿命
|
次
|
10000
|
10000
|
|
真空灭弧室触头允许磨损厚度
|
mm
|
0.5
|
0.5
|
|
手动操作力矩
|
N.M
|
≤ 200
|
≤ 350
|
外形及安装尺寸
