概述

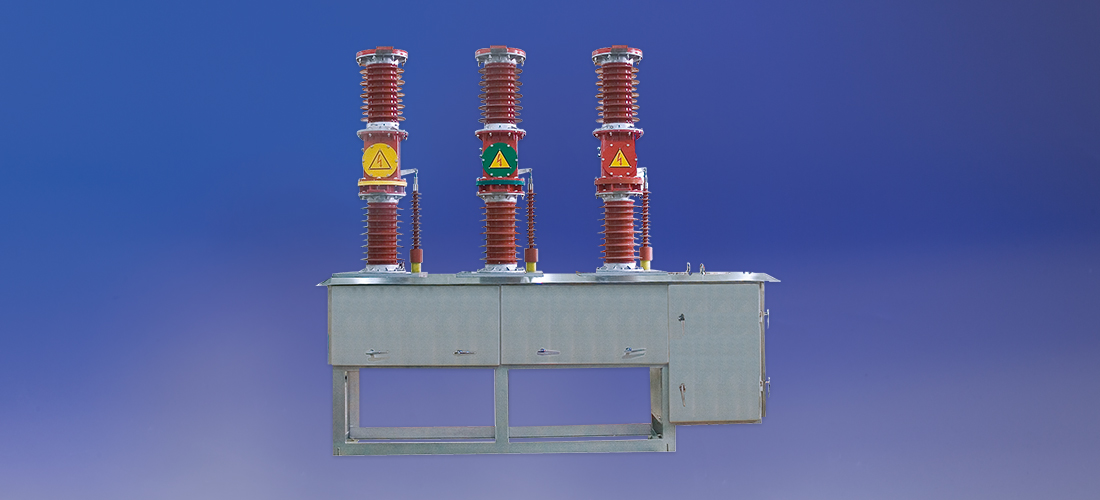

ZW7-40.5系列户外高压真空断路器系三相交流50Hz．额定电压为40.5kV的户外高压电器设备，附装弹簧操动机构或电磁操动机构，可以远控电动分、合闸，也可手动储能，手动分、合闸。设计性能符合GBl984-89《交流高压断路器》国家标准的要求，并满足IEC-56《高压交流断路器》国际电工委员会标准的要求。
ZW7-405系列真空断路器，主要用于户外35kV输变电系统的控制与保护，也适用于城、乡配电网络及工矿企业的正常操作与短路保护之用。该产品总体结构为瓷瓶支柱式，上瓷瓶内装真空灭弧式，下瓷瓶为支柱瓷瓶。
适用于频繁操作的场所。并具有密封性好、抗老化、耐高压、不燃烧、无爆炸，使用寿命长，安装维护方便等特点。

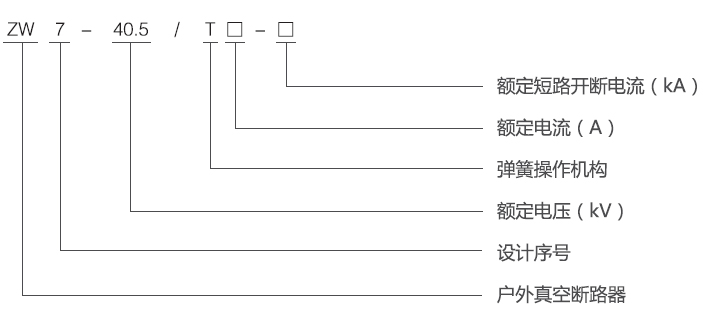

型号含义

主要技术参数

项目			单位	参数
额定电压			kV	40.5
额定绝缘水平	1 min 工频耐压	干式		95
		湿式		80
	额定雷电冲击耐受电压（峰值 ）			185
额定电流			A	1250、1600、2000
额定短路开断电流			kA	20、25、31.5
额定操作顺序				0-0.3s-C0-180s-0
额定短路电流开断次数			次times	20
额定短路关合电流（峰值）			kA	50 、63、80
额定峰值耐受电流
额定短时耐受电流				20、50、31.5
额定短路持续时间			s	4
平均分闸速度			ms	1.5±0.3
平均合闸速度				0.6±0.3
触头合闸弹跳时间				≤ 5
三相合（分）闸同期性				≤ 2
合闸时间				≤ 90
分闸时间				≤ 60
机械寿命			次	10000
额定操作电压及辅助回路额定电压			V	DC 110/220
				AC 110/220
每相回路直流电阻（不含互感器）			μ Ω	≤ 100
动静触头允许磨损厚度			mm	3
重量			kg	800

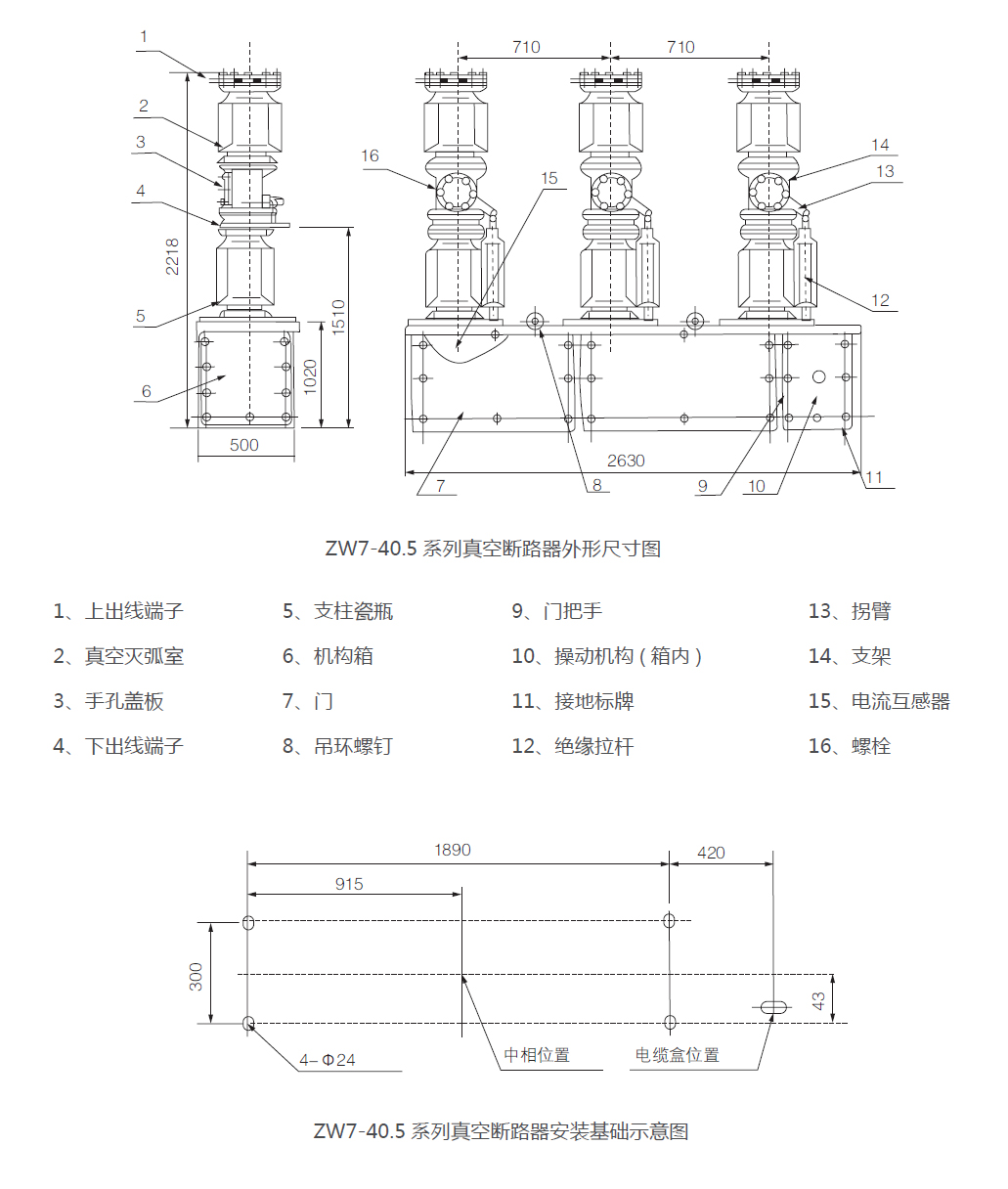

外形及安装尺寸
