概述

GN30-12系列户内高压旋转式隔离开关是额定电压为12kV，三相交流50Hz的户内装置，专为XGN2-12高压开关柜而设计的一种新型隔离开关。主要在有电压无负载的情况下分合电路，使断路器与主母线可靠有效地隔离并接地，以保证检修的人员及其它元件安全，避免事故发生。

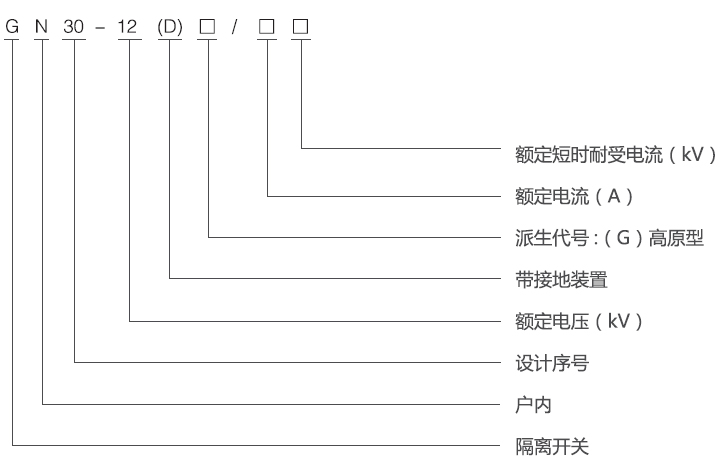

型号含义

使用环境

■ 环境温度：不高于40℃，不低于-15℃ ( 允许在-30℃时储运)；
■ 海拔高度：不超过2000m；
■ 相对湿度：日平均值不大于95％，月平均不大于90%，饱和蒸汽压日平均值不大于2.2kPa,月平均不大于1.8kPa；
■ 地震烈度：不超度8 级；
■ 无火灾、爆炸、严重污秽、化学腐蚀及剧烈振动的场所。

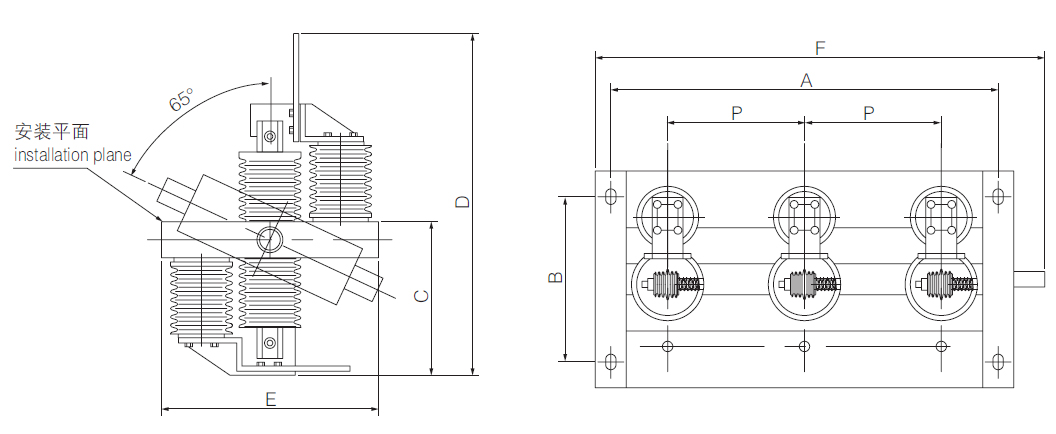

结构安装示意图

额定电流	P	A	B	C	D	E	F
630、1000	275	450	300	282 平行进线282 363 垂直出线363	510 两个平行575 一个平行垂直655 二个垂直	400	870
	250	470	300	270 平行进线270 363 垂直出线363	510 两个平行575 一个平行垂直655 二个垂直	400	900
	230/210	510	300	282 平行进线 363 垂直出线	510 两个平行575 一个平行垂直655 二个垂直	410	810

主要技术参数

项目		单位	数据
额定电压		kV	12
额定电流		A	400/630/1000/1250
4S 热稳定电流		kA	12.5/20/31.5
动稳定电流		kA	31.5/50/80
相间中心距		mm	210/230/250
额定绝缘水平	1min 工作耐受频压	kV	相对地及相间	42
	雷电冲击耐受电压			75
