概述
JN15-12/31.5系列户内高压接地开关是集国内外、接地开关最新技术而开发的种具有先进水平的产品。经全面考核，其性能符合GB1985-89《交流高压隔离开关和接地开关》IEC129的要求，适用于12千伏及以下交流50Hz的电力系统中，可与各种型号高压开关柜配套使用，作为接地保护用。

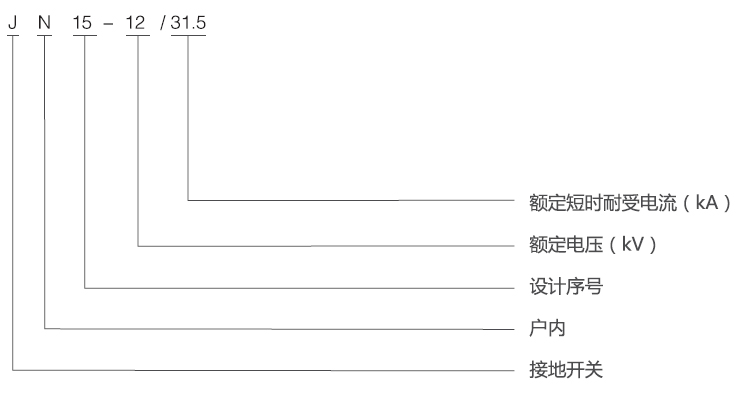

型号含义
主要技术参数
|
项目
|
单位
|
数据
|
|
额定电压
|
kV
|
12
|
|
额定短时耐受电流
|
kA
|
31.5
|
|
额定短路持续时间
|
s
|
4
|
|
额定短路关合电流
|
kA
|
80
|
|
额定定峰值耐受电流
|
kA
|
80
|
|
额定绝缘水平
|
1min 工作耐受频压
|
kV
|
相对地及相间
|
42
|
|
雷电冲击耐受电压
|
75
|

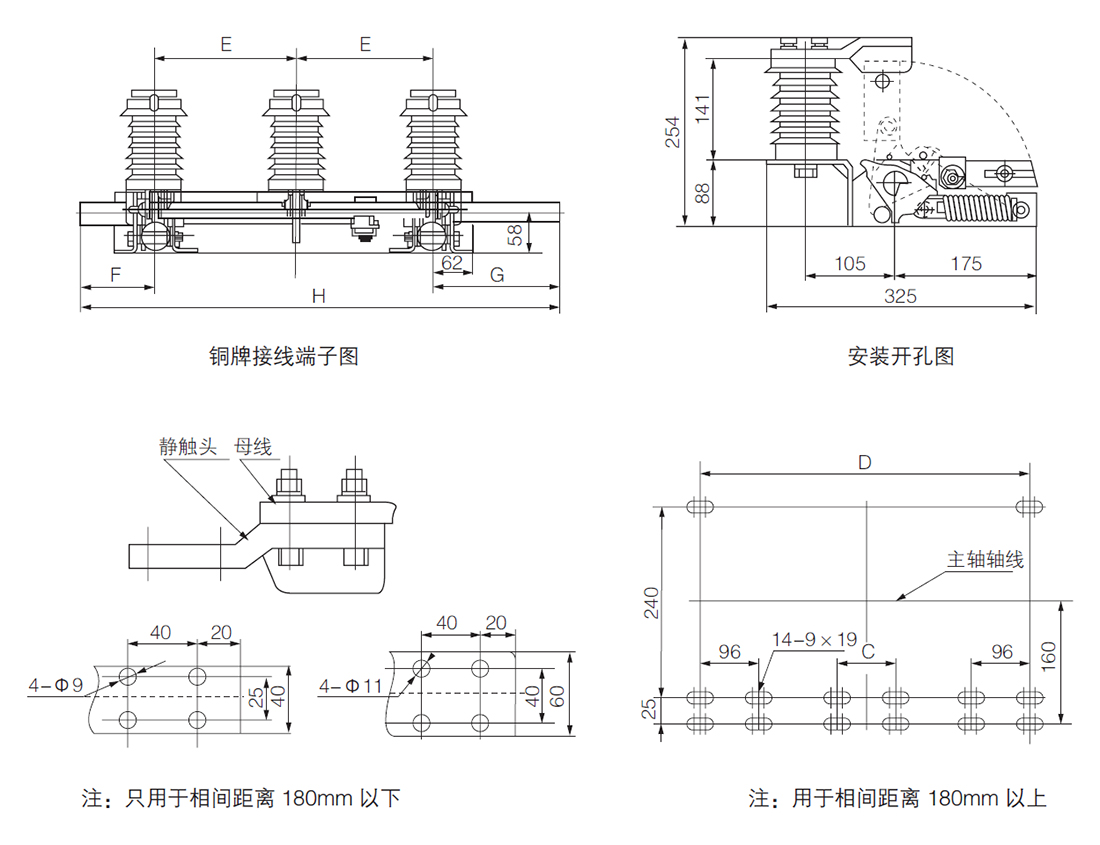

结构安装示意图
| 型号 |
E |
F |
G |
H |
D |
C |
| JN15-12/31.5-165 |
165 |
75 |
160 |
565 |
426 |
- |
| JN15-12/31.5-180 |
180 |
75 |
160 |
595 |
456 |
- |
| JN15-12/31.5-200 |
200 |
75 |
160 |
635 |
495 |
96 |
| JN15-12/31.5-210 |
210 |
75 |
160 |
655 |
516 |
96 |
| JN15-12/31.5-220 |
220 |
75 |
160 |
675 |
536 |
96 |
| JN15-12/31.5-230 |
230 |
75 |
160 |
695 |
556 |
96 |
| JN15-12/31.5-250 |
250 |
75 |
160 |
735 |
596 |
96 |
| JN15-12/31.5-275 |
275 |
75 |
185 |
810 |
646 |
96 |
