概述

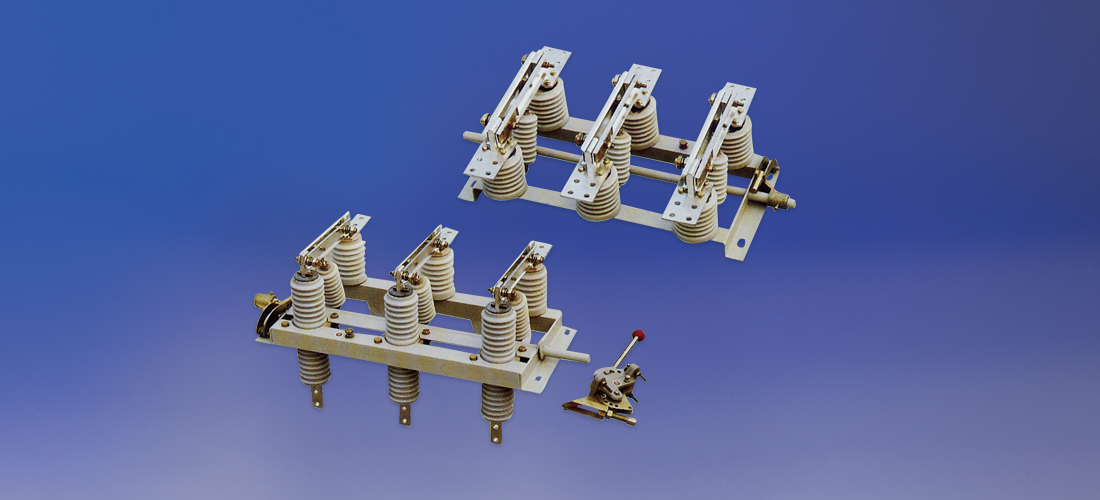

GN19-12(C) 系列户内高压隔离开关用于额定电压12KV 交流50Hz 及以下电力系统中，配用CS6-I 手动操作机构，作为在有电压而无负载情况下分、合电路之用，可加装带电显示装置等。

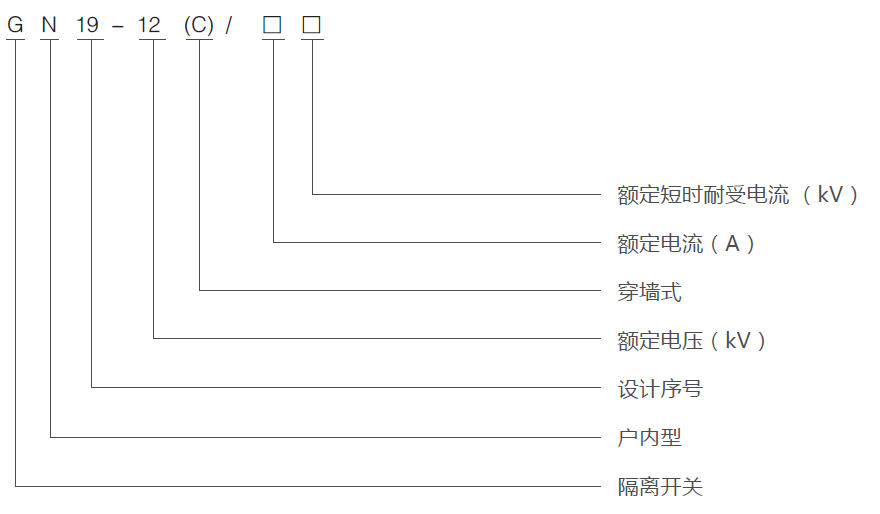

型号含义

主要技术参数

型号	额定电压 （KV）	额定电流 （A）	额定短时耐受电流 （KA）	额定峰值耐受电流 （KA）
GN19-12/400-12.5	12	400	12.5	31.5
GN19-12/630-20	12	630	20	50
GN19-12/1000-31.5	12	1000	31.5	80
GN19-12/1250-31.5	12	1250	31.5	80
GN19-12C/400-12.5	12	400	12.5	31.5
GN19-12C/630-20	12	630	20	50
GN19-12C/1000-31.5	12	1000	31.5	80
GN19-12C/1250-31.5	12	1250	31.5	80

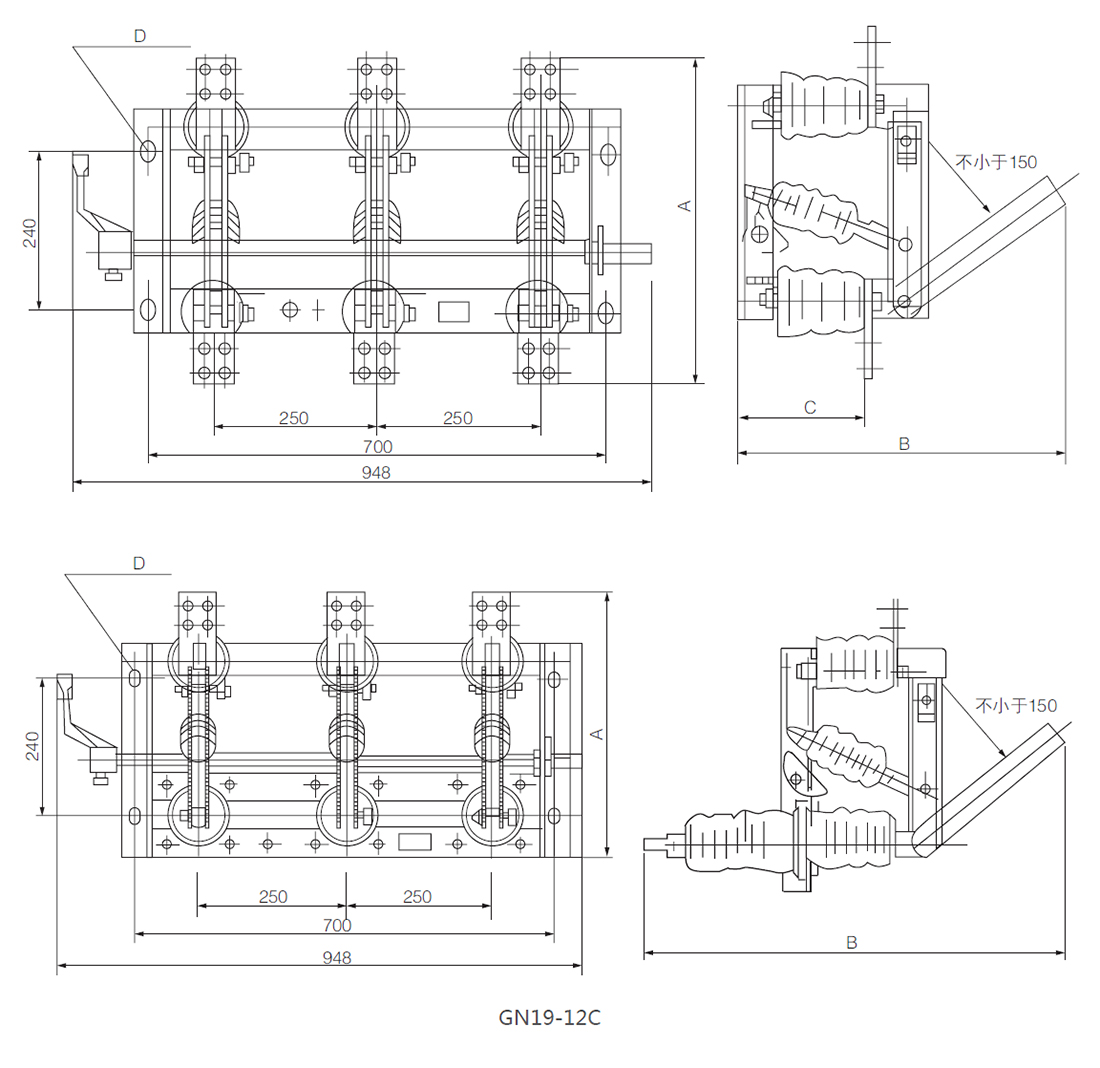

整体结构图及安装尺寸

型号	A	B	C	D
GN19-12/400	450	400	185	4-14×24
GN19-12/630	470	630	185	4-14×24
GN19-12/1000/1250	510	1000	196	4-18×28
GN19-12C/400	420	400	185	4-14×24
GN19-12C/630	430	630	185	4-14×24
GN19-12C/1000/1250	470	745	196	4-18×28
