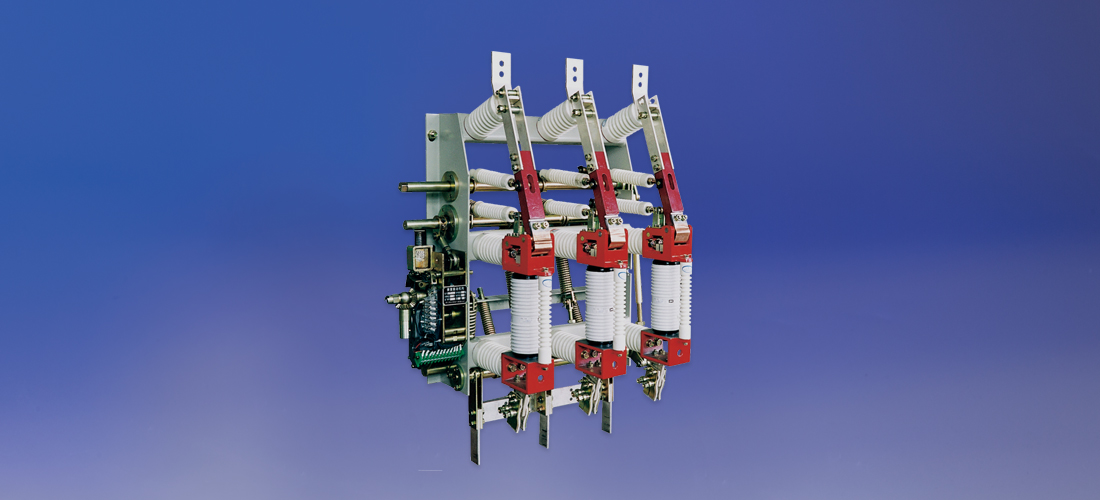

概述

该系列高压真空负荷开关及组合电器，适用于三相交流12kV、50Hz的电力系统中，或与成套配电设备及环网天关柜，组合式变电站等配套使用，广泛用于城网建设改造工程、工矿企业、高层建筑和公共设施等，可作为环网供电单元或终端设备，起着电能的分配、控制和保护作用。该产品技术性能符合I EC出版物60265-1/FDIS《高压负荷开关，第1部分：额定电压1kV以上52kV以下的高压负荷开关》、I EC60420《高压交流负荷开关-熔断器组合电器》及B16926《交流高压负荷开关-熔断器组合电器》、GB3804《3-63kV交流高压负荷开关》的规定。
本产品具有开断能力大、安全可靠、电寿命长、可频繁操作、结构紧凑、体积小、重量轻．基本不需维护等优点。具有开断额定电流、过载电流（FZRN21-12D/T125-31.5可开断短路电流）和防止设备缺相运行的能力，开关有明显可见的隔离断口，配装具有关台能力的接地开关及电动弹簧机构，能够远动远控。

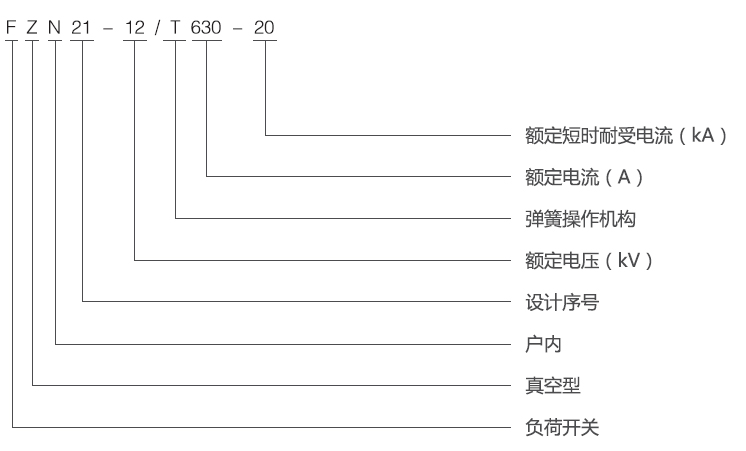

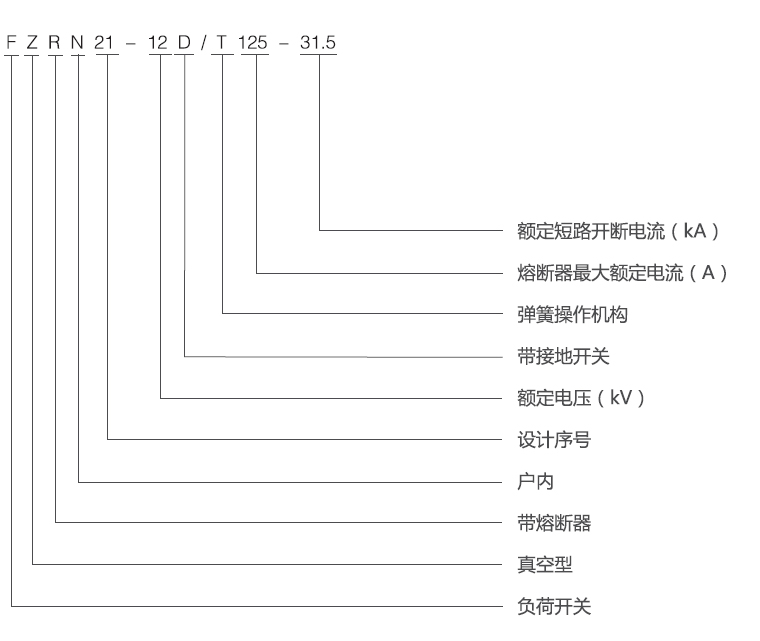

型号含义

整体结构图及安装尺寸

主要技术参数

序号	项目		单位	数值
				FZN21-12D/T630-20	FZRN21-12D/T125-31.5
1	额定电压Rated voltage		kV	12
2	额定频率Rated frequency		Hz	50
3	额定电流Rated current		A	630	125
4	额定绝缘水平	1min 工频耐受电压	kV	灭弧室断口48
		( 有效值)		对地、相间42；隔离断口48
		雷电冲击耐受电压( 峰值)		对地、相间75；隔离断口85
5	额定动稳定电流( 峰值)		kA	50	-
6	4s 热稳定电流		kA	20	-
7	额定有功负载开断电流		A	630	125
8	额定闭环开断电流		A	630	125
9	额定电缆充电开断电流		A	10	10
10	额定开断空载变压器容量		kVA	1250
11	额定开断交接电流		A	3150
12	额定短路关合电流		kA	50
13	额定电流开断次数		次	2000
14	机械寿命		次	10000
15	真空灭弧室触头允许磨损厚度		mm	2
16	手动操作力矩		Nm	>200
