概述

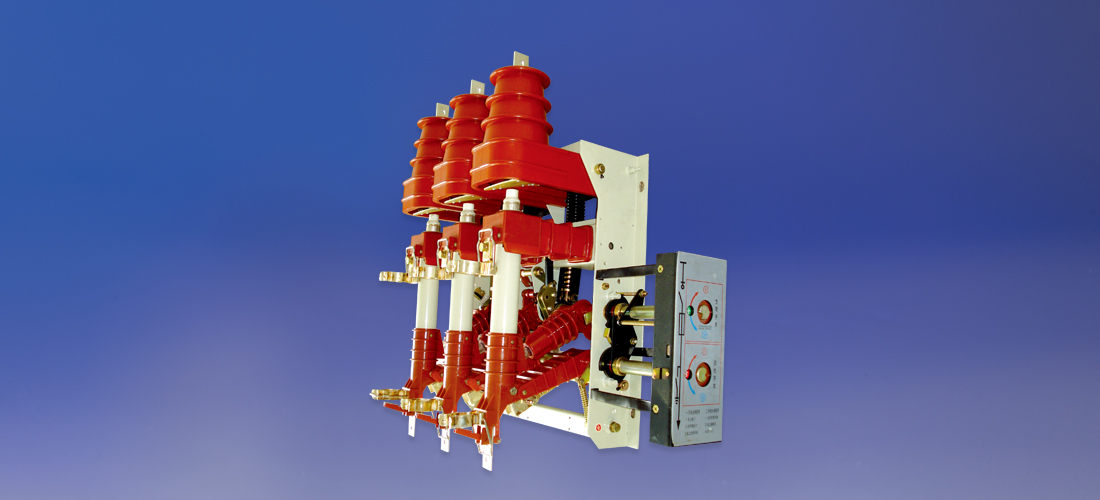

FKN12-12D/T630-20系列户内交流高压负荷开关（以下简称FKN12-12D负荷开关）是额定电压为12kV，额定频率50Hz的三相高压开关设备，用于分台负荷电流，闭环电流，空载变压器和电缆充电电流，关合短路电流。配装接地开关的负荷开关，可以承受短路电流。
FKRN12-12D/T125-315系列交流高压负荷开关一熔断器组合电器（以上简称FKRN12-12D组合电器），是FKN12-12D负荷开关与XRNT□ -10高压限流式熔断器组合在一起的户内高压开关设备。它可以可靠开断直至短路电流的任何电流，负荷开关开断工作电流，熔断器开断短路电流，联合开断工作电流与全短路电流之间的任何过电流，同时熔断器通过其撞击器使负荷开关分闸。

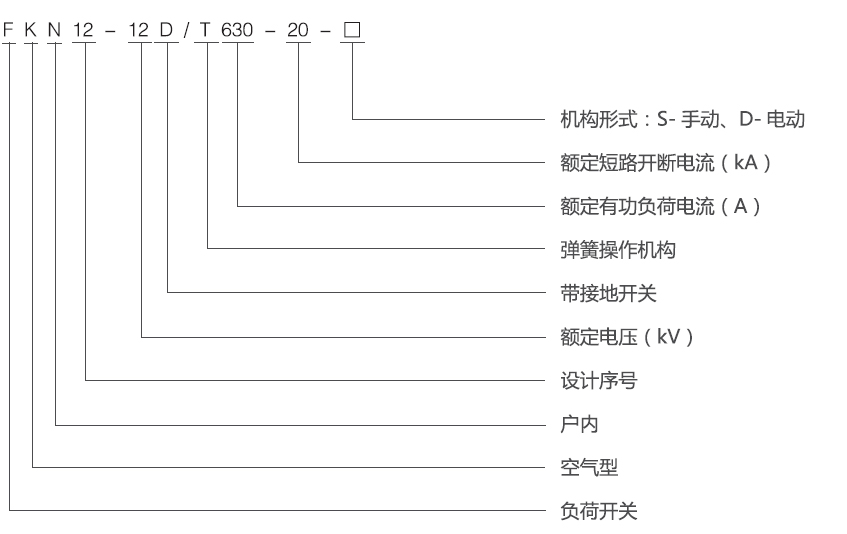

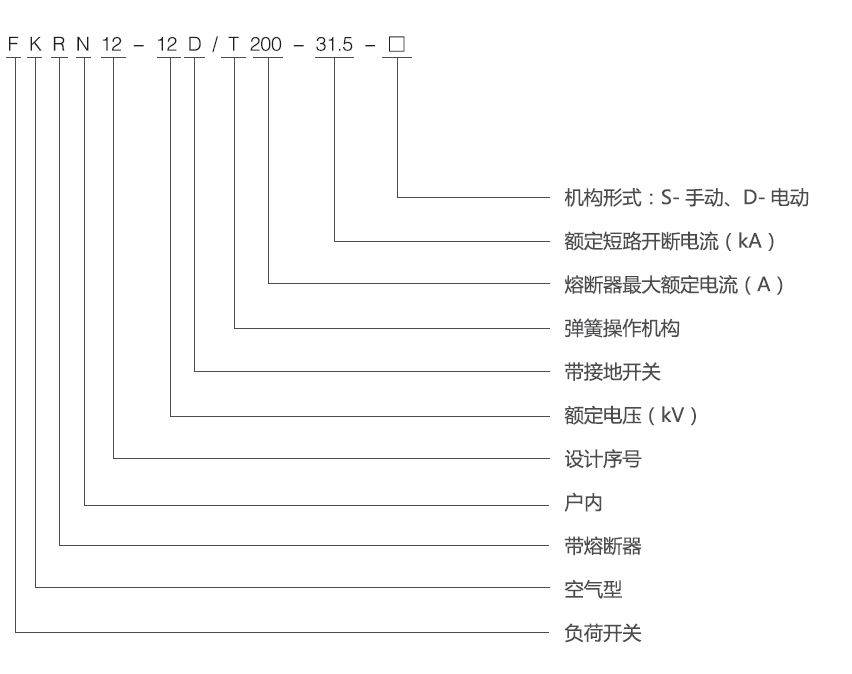

型号含义

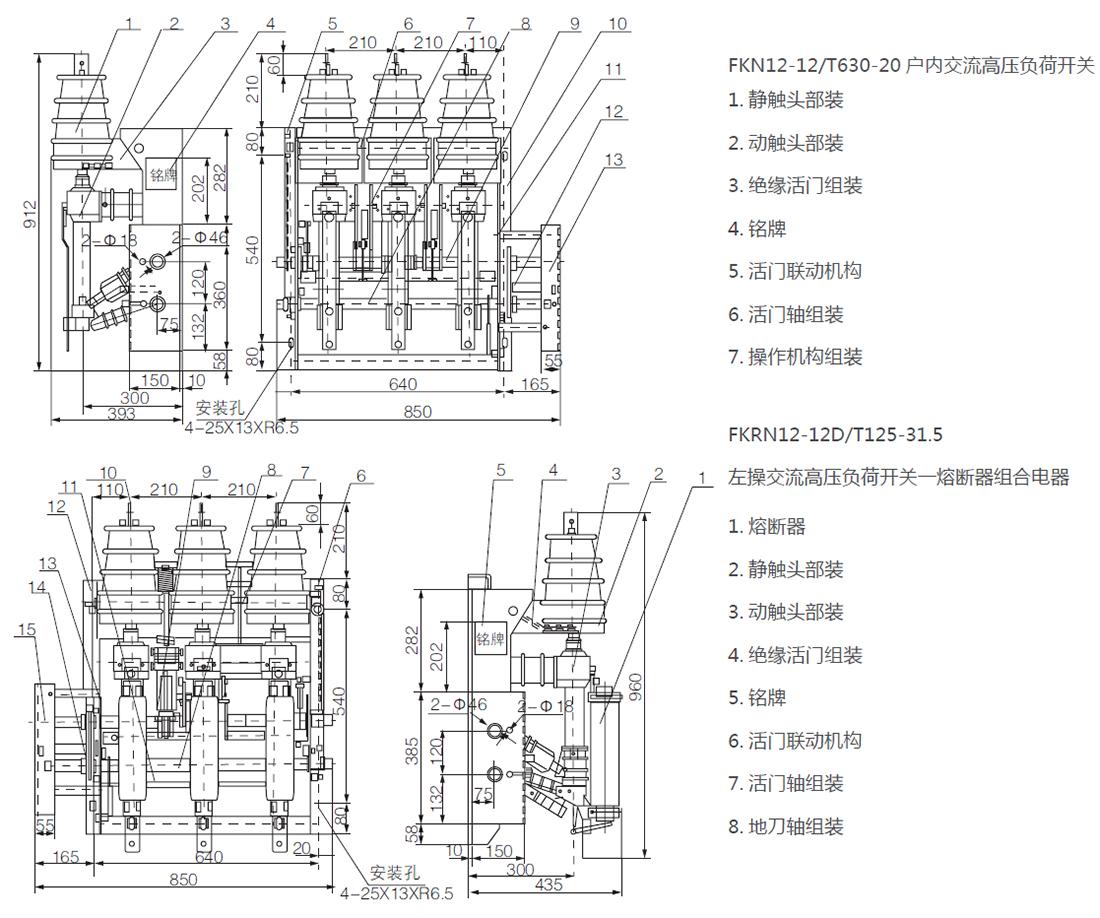

整体结构图及安装尺寸

主要技术参数

序号	项目	单位	数值
			FKN12-12D/T630	FKRN12-12D/T125
1	额定电压	kV	12
2	额定频率	Hz	50
3	额定电流	A	630	125
4	雷电冲击耐受电压	kV	对地及相间75、隔离断口85
5	1min 工频耐受电压	kV	对地及相间42、隔离断口48
6	额定热稳定电流	kA	20（4S）
7	额定动稳定电流	kA	50
8	额定关合电流( 峰值)	kA	50	50
9	额定短路开断电流( 予期值)	kA	-	31.5
10	临界开断电流时最大I2.t	kA	按熔断器特征曲线
11	最小开断电流	A2S	按熔断器特征曲线
12	额定转移电流	kA	-	1.5
13	最大开断电流( 参考值)	kA	1.8
14	开断空载变压器容量	kA	1250
15	额定电缆充电电流	kVA	10
16	额定有功负载电流开断次数	次	＞ 100
17	撞击器触以负荷开关分闸时间	S	-	＞ 0.06
18	接地开关热稳定电流	kA	20(2S)
19	接地开关热稳定电流( 峰值)	kA	50
20	电动机操作电源电压	V	AC DC 110、220
