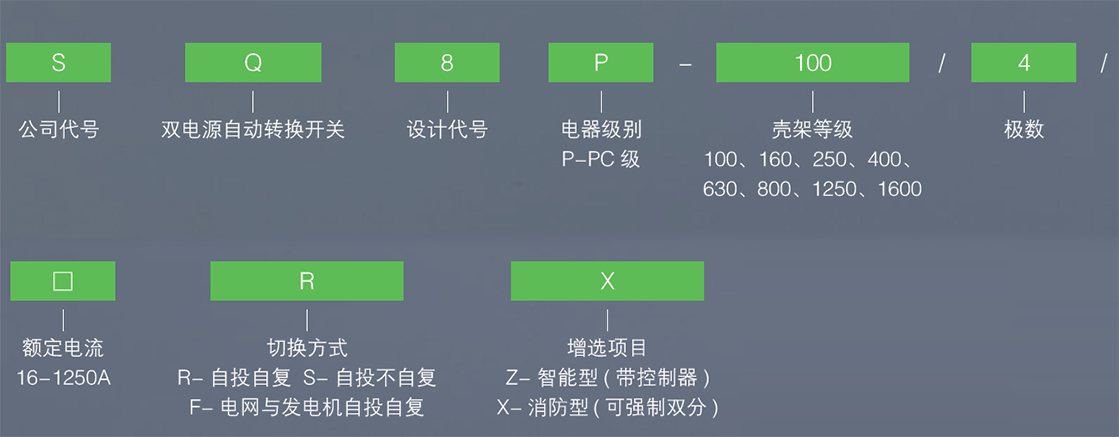

型号含义

功能特点

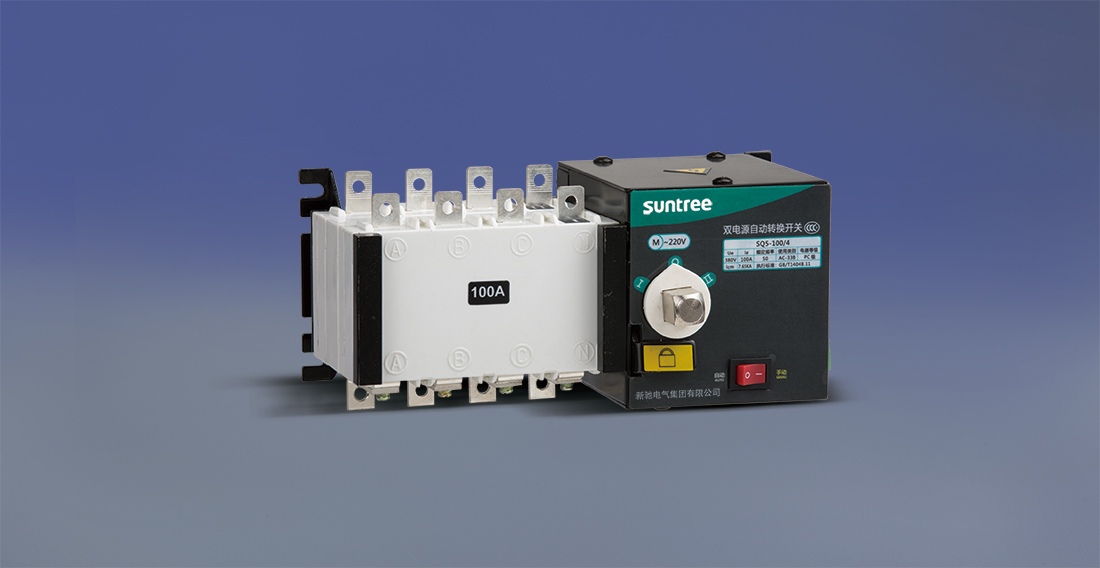

SQ8P 自动转换开关(PC 级ATS)，是集开关与逻辑控制于一体，真正实现机电—体化的自动转换开关，具有电压检测、电气、机械互锁等功能，可实现自动、电动远程、紧急手动控制。
操作是由逻辑控制板以各种逻辑命令来管理电机、变速箱的操作运行来实现，电机带开关弹簧储能，瞬时释放的加速机构，快速接通分断断路器或进行电路转换，通过明显可见状态实现安全隔离，极大的提高了各项电气性的机械性能。
SQ8P 开关整体设计为金属外壳，小巧坚固。控制部分分为金属外壳，开关部分采用玻璃纤维不饱和聚脂树制造壳，有较强的介电性能，防护能力和可靠的操作安全性。开关适用于供电系统的主电源与备用电源的自动转换或两台负载设备的自动转换及安全隔离等。开
关造型美观，新颖、简洁、体积小、功能全、是同类产品的最佳选择。
SQ8P 系列产品已通过电磁兼容性检测。与国际同步的设计理念，使产品用途多元化，满足了客户不同场合的需求；抗干扰能力强；功能齐全，安全性能好，自动化程度高，可靠性高，安装方便，是现代配电系统可持续供电的理想选择。

功能与用途

SQ8P 系列自动转换开关主要用于交流50Hz，额定电压400V，控制额定电压220V，额定电流16 至3200A 的配电或电动机网络中的一主一备或互为备用切换系统及市电和发电组的负荷切换。同时亦可用于不频繁接通与分断电路及线路的隔离之用。
产品广泛应用于消防、医院、银行、高层建筑等不允许断电的重要供电场所的输、配电系统及自动化系统。

技术参数

采用双列复合式触头、横拉式机构、微电机预储能及微电子控制技术，基本实现零飞弧（无灭弧罩）；
采用可靠的机械联锁和电气联锁，执行无元件采用独立的负荷隔离开关，使用安全可靠；
采用过零技术，紧急情况下可强制置零（同时切断两路电源），满足消防联动需要；
执行负荷隔离开关切换采用单一电动机驱动，切换可靠平稳、无噪音、冲击力小；
操作器驱动电机只在执行负荷隔离开关切换瞬间通过电流，稳态工作无需提供工作电流，节能显著；
执行负荷隔离开关带有机械联锁装置，保证常用、备用电源工作可靠互不干涉；
具有明显通断位置指示、挂锁等功能，可靠实现电源与负载间的隔离；
安全性能好，自动化程度高，可靠性高，使用寿命8000 次以上；
机电一体化设计，开关转换准确、灵活、顺畅，采用国际先进的逻辑控制技术，抗干扰能力强，对外无干扰；
具有主电源合、备用电源分；主电源分、备用电源合；主、备电源均断开三种稳定工作（Ⅰ -0- Ⅱ）；
安装方便，控制回路采用接插式端子连接；
四种操作功能：紧急手动操作、电子远程控制操作、自动控制状态时紧急断开操作、自动控制操作。

约定发热电流lth			100A	160A		250A
额定电流ln(A)			100A	125A	160A	200A	250A
额定绝缘电压Ui(V)			690	690	690	690	690
介质强度(V)			3000	500	5000	5000	5000
额定冲击耐受电压Uimp kV			6	8	8	8	8
额定工作电流le(A)	400V	AC-31	100	125	160	200	250
		AC-33	80	125	160	200	250
		AC-35	100	125	160	200	250
	200V	AC-31	100	125	160	200	250
		AC-33	80	125	160	200	250
		AC-35	100	100	125	160	200
电动机功率(400V)KW			32	63	80	100	132
额定短时耐受电流lcw(kA Rms)0.1S/1S			9/5	20/10	20/10	25/12	25/12
额定分断能力(A Rms)AC33 380V			800	1000	1000	1600	1600
额定接通能力(A Rms)AC33 380V			1000	1250	1250	2000	2000
额定短路接通能力 lcm(kA 峰值)			8	12	12	17	17
机械寿命( 循环操作次数)			6000	6000	6000	4000	4000
电气寿命	cosΦ=0.65 AC33		2000	1000	1000	1000	1000
转换时间	Ⅰ -0- Ⅱ或Ⅱ -0 Ⅰ (S)		1.0	1	1	1.1	1.1
	Ⅰ -0 或Ⅱ -0(S)		0.5	0.6	0.6	0.7	0.7
电气控制能耗	24V(DC)(W)		25	75	75	75	75
	220V(AC)(W)		25	75	75	75	75
操作力距(Nm)			12	19	19	26	26

约定发热电流lth			630A		1600A
额定电流ln(A)			400A	630A	800A	1000A	1250A	1600A
额定绝缘电压Ui(V)			690	690	690	690	690	690
介质强度(V)			5000	5000	5000	5000	5000	5000
额定冲击耐受电压Uimp kV			12	12	12	12	12	12
额定工作电流le(A)	400V	AC-31	400	630	800	1000	1250	1600
		AC-33	400	630	800	1000	1250	1600
		AC-35	340	536	630	800	1000	1250
	200V	AC-31	400	630	800	1000	1250	1600
		AC-33	400	630	800	1000	1250	1600
		AC-35	315	500	800	800	1000	1250
电动机功率(400V)KW			220	280	450	560	560	560
额定短时耐受电流lcw(kA Rms)0.1S/1S			40/20	50/25	90/50	90/50	90/50	90/50
额定分断能力(A Rms)AC33 380V			3200	3200	8000	8000	8000	8000
额定接通能力(A Rms)AC33 380V			400	4000	10000	10000	10000	10000
额定短路接通能力 lcm(kA 峰值)			30	30	50	50	50	50
机械寿命( 循环操作次数)			2000	2000	1000	1000	1000	1000
电气寿命	cosΦ=0.65 AC33		500	500	400	400	400	300
转换时间	Ⅰ -0- Ⅱ或Ⅱ -0 Ⅰ (S)		1.2	1.2	1.2	1.2	1.2	1.2
	Ⅰ -0 或Ⅱ -0(S)		0.8	0.8	0.8	0.8	0.8	0.8
电气控制能耗	24V(DC)(W)		90	90	120	120	120	120
	220V(AC)(W)		90	90	120	120	120	120
操作力距(Nm)			39	39	39	39	39	60

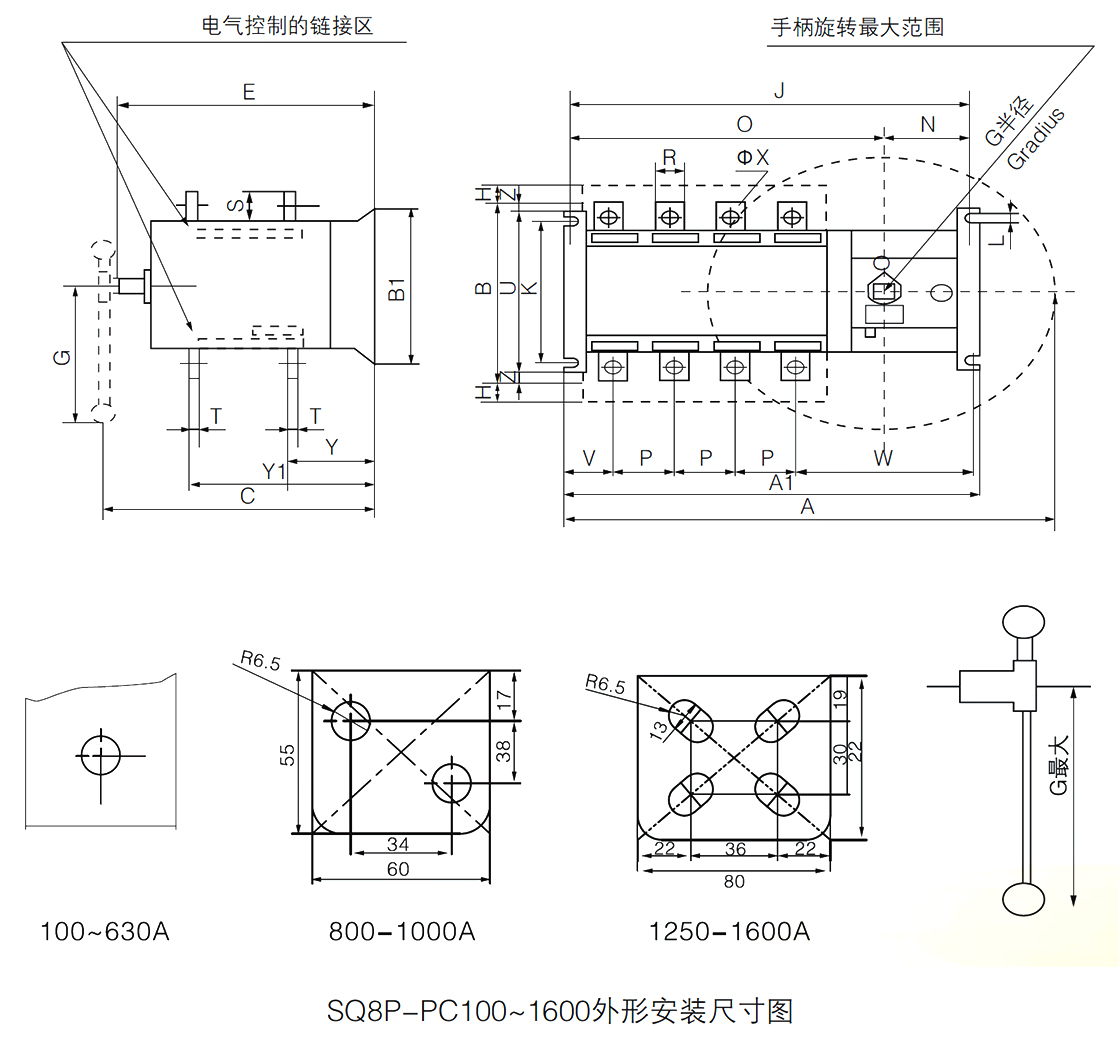

外形及安装尺寸（单位mm）

规格	外形尺寸与安装尺寸
In	A	A1	B	B1	C	E	G	J	K	L	N
100A/3	260	232	118	106	169	145	115	216	84	7	74.5
100A/4	279	244	118	106	169	145	115	216	84	7	74.5
125A/3	292	267	135	142	210	200	145	251	102	7	91
125A/4	322	300	135	142	230	200	145	251	102	7	91
160A/3	292	267	135	142	210	200	145	251	102	7	91
160A/4	322	300	135	142	210	200	145	251	102	7	91
250A/3	356	305	170	142	230	220	145	287	102	7	91
250A/4	406	362	170	142	230	220	145	343	102	7	91
400A/3	487	375	239	222	295	273	189	358	180	9	93
400A/4	552	435	239	222	295	273	189	418	180	9	93
630A/3	487	375	260	222	295	273	189	358	180	9	93
630A/4	552	435	260	222	295	273	189	418	180	9	93
800A/3	646	515	312	250	363	335	443	495	220	11	87
800A/4	760	633	312	250	363	335	443	613	220	11	87
1000A/3	646	515	312	250	363	335	443	495	220	11	87
1000A/4	760	633	312	250	363	335	443	613	220	11	87
1250A/3	646	515	338	250	363	335	443	495	220	11	87
1250A/4	760	633	338	250	363	335	443	613	220	11	87
1600A/3	646	515	338	250	363	335	443	495	220	11	87
1600A/4	760	633	338	250	363	335	443	613	220	11	87

规格	外形尺寸与安装尺寸
In	P	R	S	T	U	W	X	Y	Y1
100A/3	30	14	18	2.5	106	126	6	39	92
100A/4	30	14	18	2.5	106	126	6	39	92
125A/3	36	20	25	3.5	127	158	9	57	127
125A/4	36	20	25	3.5	127	158	9	57	127
160A/3	36	20	25	3.5	127	158	9	57	127
160A/4	36	20	25	3.5	127	158	9	57	127
250A/3	50	25	30	3.5	135	168	11	60	145
250A/4	50	25	30	3.5	135	168	11	60	145
400A/3	65	32	40	5	222	181	11	81	195
400A/4	65	40	40	5	222	181	11	81	195
630A/3	65	40	50	6	222	181	12	82	196
630A/4	65	40	50	6	222	181	12	82	196
800A/3	120	60	55	8	250	207	12.5	109	254
800A/4	120	60	55	8	250	207	12.5	109	254
1000A/3	120	60	55	8	250	207	12.5	109	254
1000A/4	120	80	69	8	250	207	12.5	109	254
1250A/3	120	80	69	8	250	207	13	110	225
1250A/4	120	80	69	8	250	207	13	110	225
1600A/3	120	80	69	10	250	207	13	110	225
1600A/4	120	80	69	10	250	207	13	110	255
