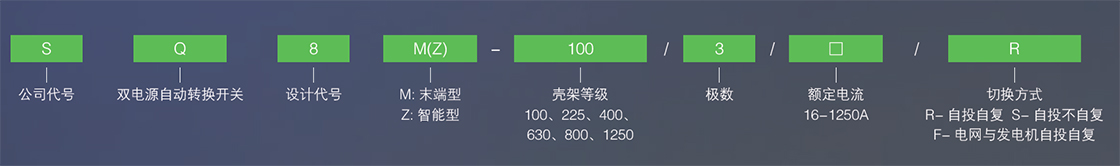

型号含义

技术参数

规格	断路器型号	柜架电流(A)	额定工作电流(A)	分断电流(kA)	额定工作电压(V)	绝缘电压(V)	频率	延时时间	控制器额定工作电压(V)	机械寿命
SQ8M(Z)-100/3P	SM1 系列 SM8 系列	100	10、16、20、32、40 50、63、80、100	参见具 体型号 断路器 说明书	400	2500V 1 分钟 无闪烁 无击穿	50-60Hz	0-30 秒 可调	AC230V	5000 次
SQ8M(Z)-100/4P
SQ8M(Z)-225/3P		225	100、125、140、160 180、200、225
SQ8M(Z)-225/4P
SQ8M(Z)-400/3P		400	225、250、315、350 400
SQ8M(Z)-400/4P
SQ8M(Z)-630/3P		630	400、500、630							3000 次
SQ8M(Z)-630/4P
SQ8M(Z)-800/3P		800	630、700、800
SQ8M(Z)-800/4P
SQ8M(Z)-1250/3P		1250	1000、1250
SQ8M(Z)-1250/4P

功能特点

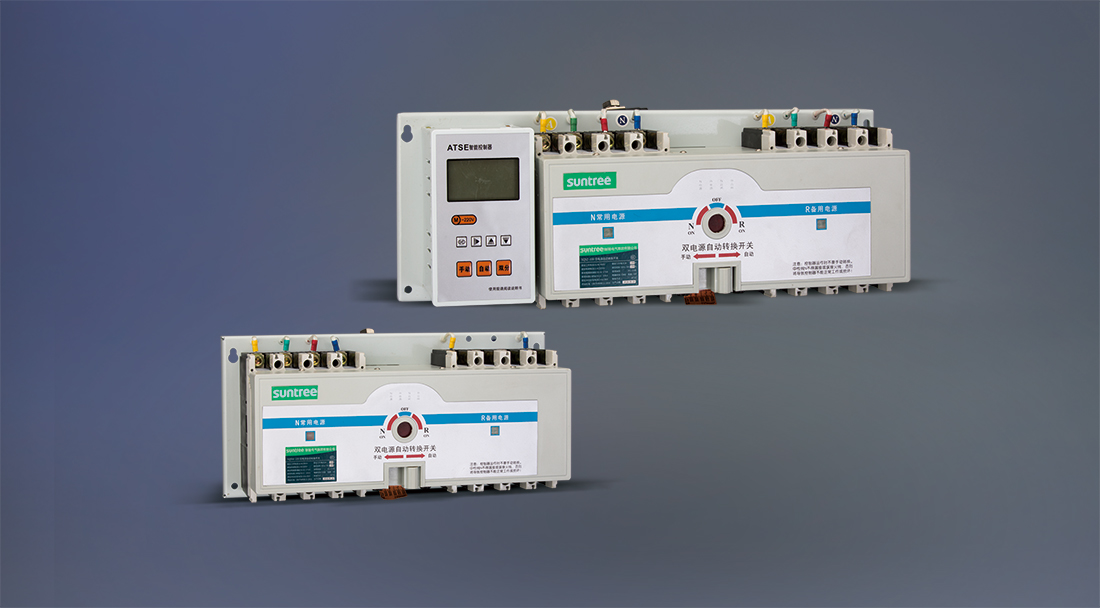

SQ8M(Z) 系列双电源转换开关是用于交流50Hz、额定电压690V 及以下的两路电源系统，可以完成常用电源和备用电源的自动转换而无须人工进行操作。本开关符合国家GB/T14048.11《自动转换开关电器》标准以下条款：操作机构应具有可靠的电气与机械联锁，以防止同时接通常用电源与备用电源。
开关在常用电源被检测的所有各相电压中断后的预定时间内，将负载从常用电源换接至备用电源，并在常用电源恢复正常时，将负载返回换接至常用电源（兼断相保护功能）。

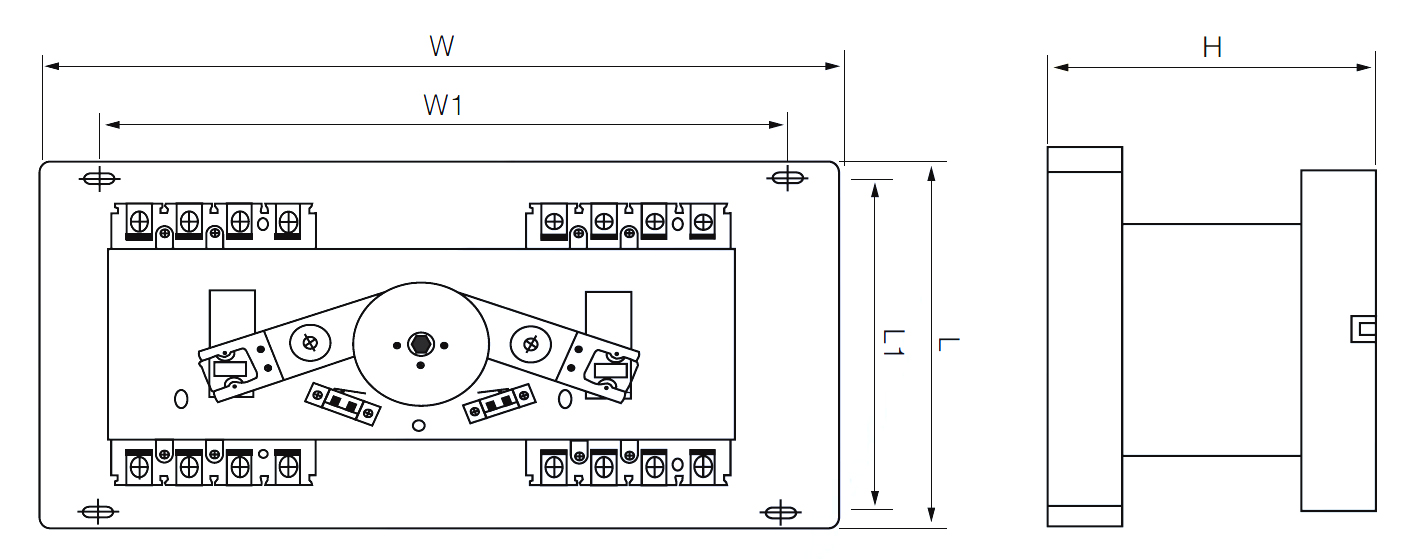

外形及安装尺寸（单位mm）

型号/尺寸	L	L1	W	W1	H
SQ8M(Z)-100/3P、4P	240	220	320	285	220
SQ8M(Z)-225/3P、4P	240	220	370	285	220
SQ8M(Z)-400/3P、4P	240	220	525	335	300
SQ8M(Z)-630/3P、4P	330	300	650	465	300
SQ8M(Z)-800/3P、4P	330	300	725/790	670/735	210
