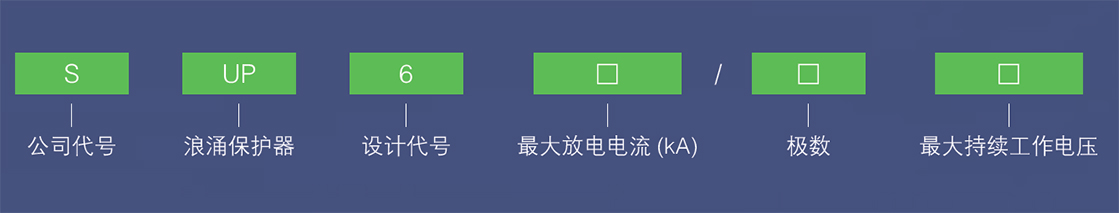

型号含义
技术参数
产品型号
|
SUP6
|
极数
|
1P、2P、1P+N、3P+N、4P
|
额定工作电压Un(V)
|
220/690
|
标称放电电流ln(10/350μs)kA
|
12.5
|
15
|
25
|
50
|
前置断路器(A)
|
125
|
125
|
160
|
160
|
防护等级
|
20
|
20
|
20
|
20
|
电压保护水平UP(KV)
|
< 2.5
|
< 2.5
|
< 2.5
|
< 2.5
|
相应时间(ns)
|
< 25
|
接线能力(mm2)
|
16-35
|
16-35
|
16-35
|
16-35
|
温度范围
|
-40--+85
|
-40--+85
|
-40--+85
|
-40--+85
|
海拔高度(m)
|
3000
|
3000
|
3000
|
3000
|
相对湿度
|
< 95%
|
< 95%
|
< 95%
|
< 95%
|
功能特点

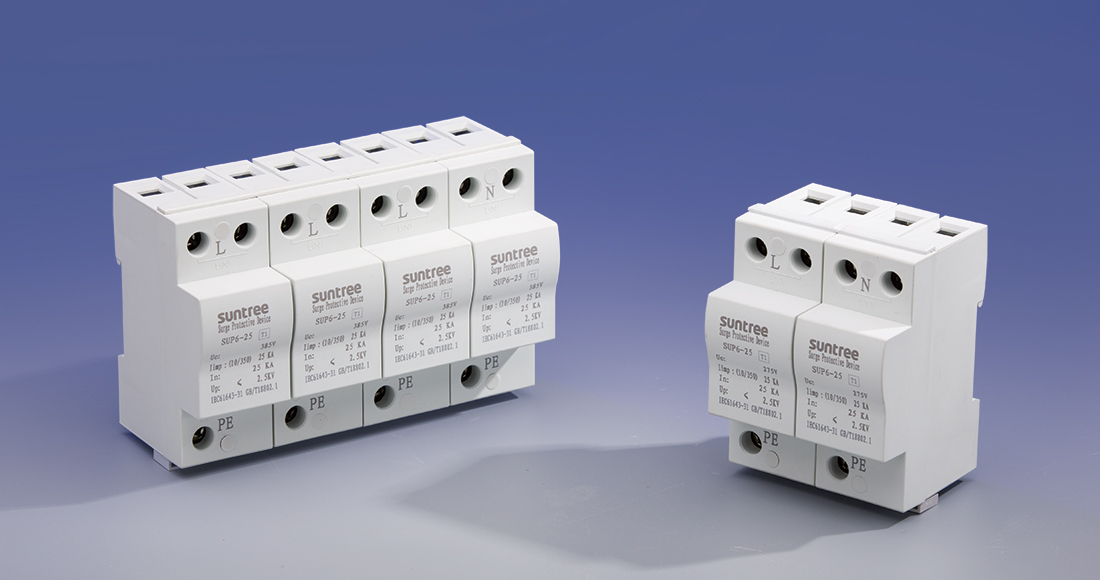

SUP6 系列电涌保护器为室内安装电源型一端口的电压限制型电涌保护器适用于交流50/60Hz,额定电压230/480V 及以下的TT、IT、TN-S、TN-C、TN-C-S 等供电系统,适用于保护低压电网及各类电器设备和控制系统.用于抑制瞬态过压高于设备的耐受冲击电压,而泄放电涌能量,和对各种浪涌过电压进行电压限制从而保护系统电路和设备。
产品符合标准:GB18802.1、GB18802.12 lEC61643-1、IEC61643-21 UL1449 ed.2

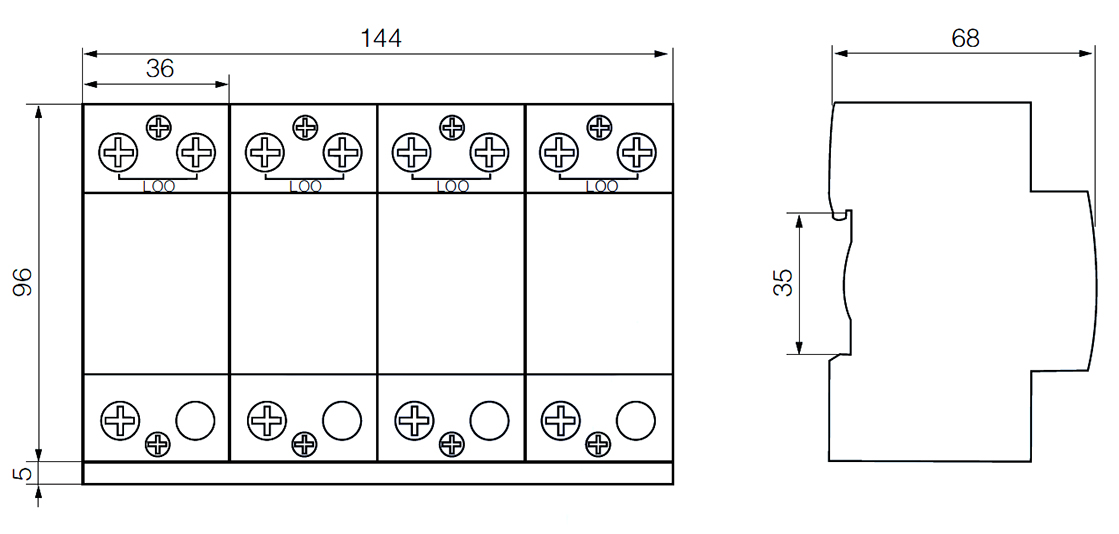

外形及安装尺寸(单位mm)
