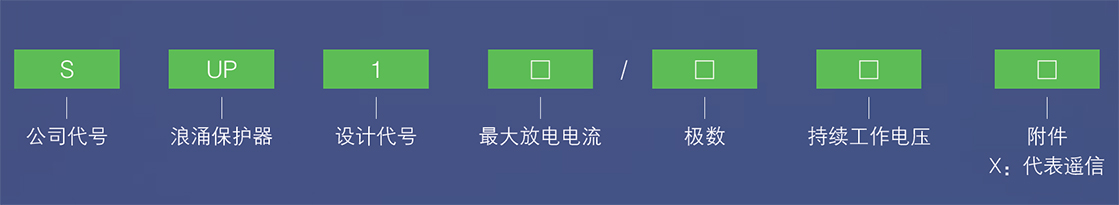

型号含义

技术参数

项目参数/级别规格

SUP1

极数

1P、2P、1P+N、3P、3P+N、4P

额定工作电压Un(V)

230/480( 特殊电压可定制)

标称放电电流ln(8/20μs)kA

5

10

20

最大放电电流lmax(8/20μs)kA

10

20

40

最大持续工作电压Uc(V)

275

320

385

420

275

320

385

420

275

320

385

420

U1mA 压敏电压V

＜ 1.2

＜ 1.2

＜ 1.2

＜ 1.2

＜ 1.4

＜ 1.4

＜ 1.4

＜ 1.4

＜ 1.8

＜ 1.8

＜ 1.8

＜ 1.8

保护水平Up kV

25AgL

50AgL

80AgL

响应时间(ns)

＜ 20

漏电流75% Uc 1mA

＜ 20μA

试验分类

Ⅱ级

防护等级

IP20 级

环境极限温度

-40℃ ~+80℃

绝缘外壳材料

PBT/PA66

阻燃等级，符合UL94

vo

安装形式

35mm 标准电气导轨

外壳颜色

黑色

建议保险丝或断路器A

40~63

建议联结线径 (mm)

相线、零线

1.5~35 硬线

接地线

1.5~35 双色

检验标准

GB18802.1 GB18802.21 IEC61643-11 IEC61643-21 UL1449 ed.2

项目参数/级别规格		SUP1
极数		1P、2P、1P+N、3P、3P+N、4P
额定工作电压Un(V)		230/480( 特殊电压可定制)
标称放电电流ln(8/20μs)kA		30				40
最大放电电流lmax(8/20μs)kA		60				80
最大持续工作电压Uc(V)		275	320	385	420	275	320	385	420
U1mA 压敏电压V		＜ 2.0	＜ 2.0	＜ 2.0	＜ 2.4	＜ 2.4	＜ 2.4	＜ 2.4	＜ 2.4
保护水平Up kV		125AgL
响应时间(ns)		＜ 20
漏电流75% Uc 1mA		＜ 20μA
试验分类		Ⅱ级
防护等级		IP20 级
环境极限温度		-40℃ ~+80℃
绝缘外壳材料		PBT/PA66
阻燃等级，符合UL94		vo
安装形式		35mm 标准电气导轨
外壳颜色		黑色
建议保险丝或断路器A		40~63
建议联结线径 (mm)	相线、零线	1.5~35 硬线
	接地线	1.5~35 双色
检验标准		GB18802.1 GB18802.21 IEC61643-11 IEC61643-21 UL1449 ed.2

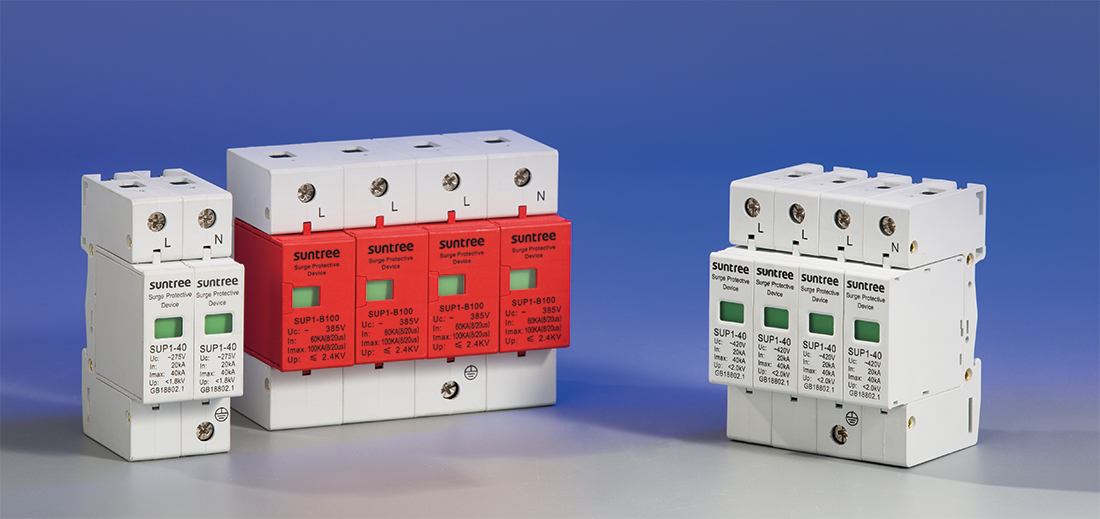

功能特点

SUP1 系列电涌保护器为室内安装电源型一端口的电压限制型电涌保护器适用于交流50/60Hz．额定电压230/480V 及以下的TT、IT、TN-S、TN-C、TN-C-S 等供电系统,适用于保护低压电网及各类电器设备和控制系统，用于抑制瞬态过压高于设备的耐受冲击电压，而泄放电涌能量，和对各种浪涌过电压进行电压限制从而保护系统电路和设备。
产品符合标准：GB18802.1、GB18802.12 IEC61643-11、IEC61643-21、IEC61643-31

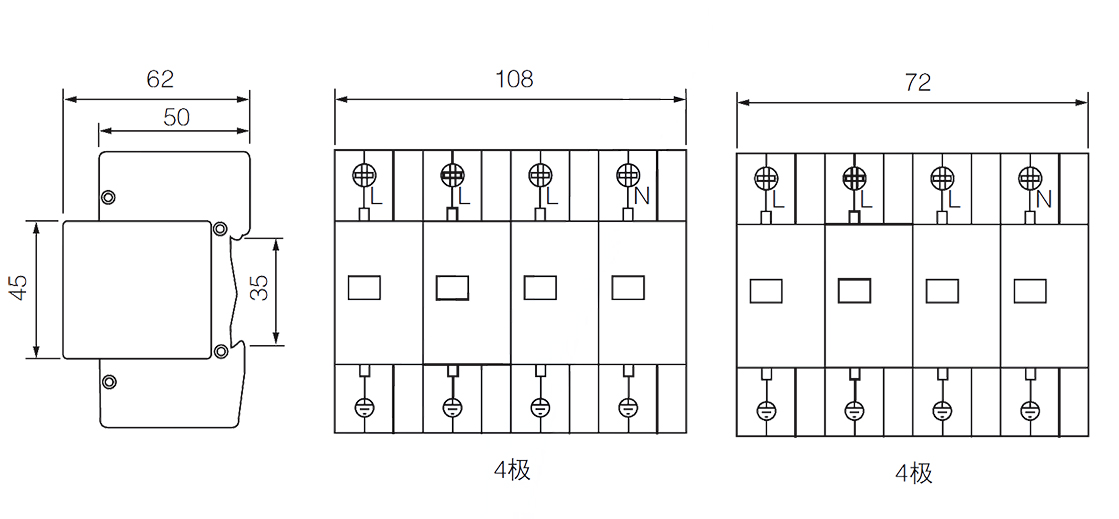

外形及安装尺寸（单位mm）
