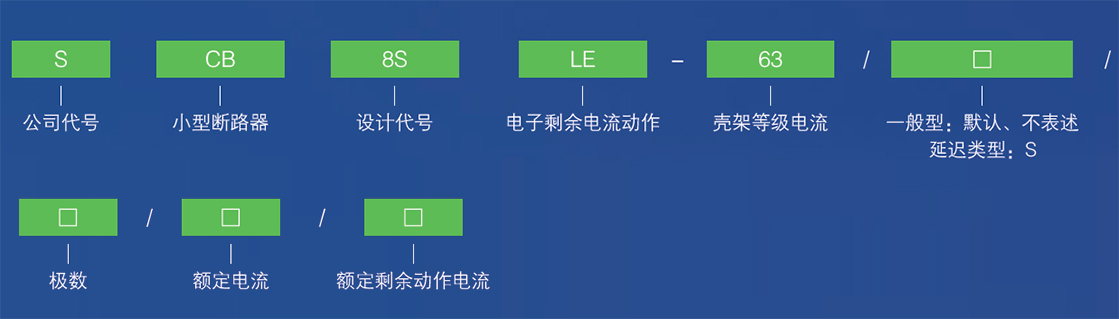

型号含义
技术参数
|
产品型号
|
SCB8SLE-63/63S
|
|
符合标准
|
GB16917.1;IEC61009-1
|
|
极数
|
2P
|
|
额定电流(A)
|
6、10、16、20、25、32、40、50、63
|
|
额定频率(Hz)
|
50
|
|
额定工作电压Ue(V)
|
AC 230
|
|
额定运行短路分断能力lcs(kA)
|
6 kA
|
|
额定剩余动作电流l △ n(mA)
|
30、50、100
|
|
剩余电流动作脱口特征
|
AC
|
|
动作时间(t)
|
非延时型≤ 0.1s/ 延时型≤ 0.2s
|
|
使用环境温度(℃ )
|
-10℃ ~40℃
|
|
海拔高度
|
不超过2000m
|
|
污染等级
|
ll
|
|
瞬时电流动作脱扣特性
|
C 型(5ln~10ln)
|
|
外形尺寸mm(L1×L2×L3)
|
82×36×78
|
功能特点
SCB8SLE-63/63S 系列剩余电流动作断路器, 适用于交流50Hz/60Hz, 额定电压1P+N,2P AC230V, 额定电流至63A 的线路中, 当人身触电或电网泄漏电流超过规定值时, 剩余电流剩余电流动作断路器能在极短的时间内迅速切断故障电源，保护人身及用电设备的安全，具有过载和短路保护功能, 可用来保护线路的过载和短路, 亦可在正常情况下作为线路的不频繁转换启动之用，2P 适用于隔离。
SCB8SLE-63 系列小型剩余电流动作断路器具有漏电退出功能（可选）, 漏电动作时间延时功能（S 型），产品分断能力6000A, 外形尺寸宽度36mm，该产品广泛用于国家电网公司电能计量箱出线开关侧。
产品符合GB/T16917.1、1EC61009-1 标准, 产品获得CCC 认证。

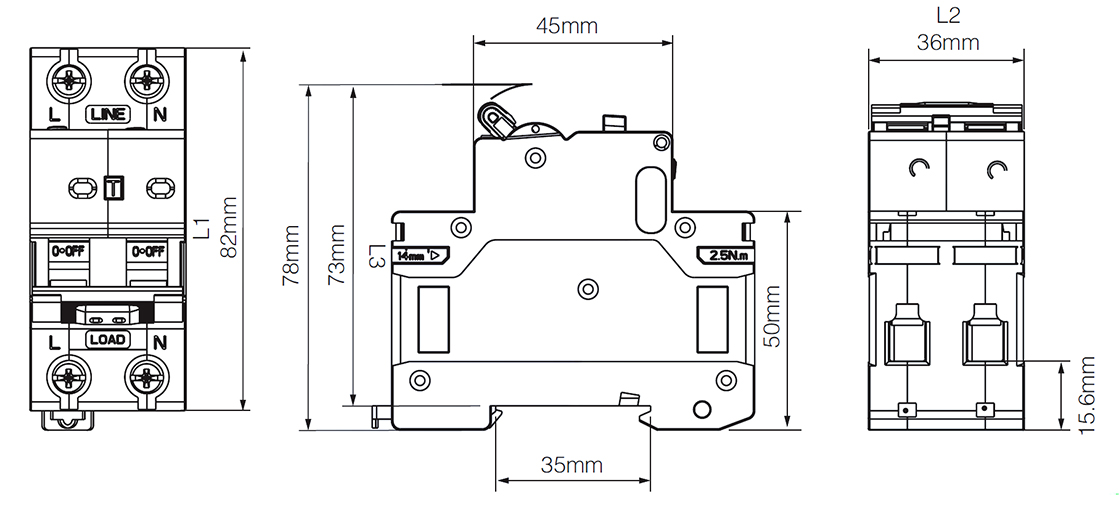

外形及安装尺寸（单位mm）
