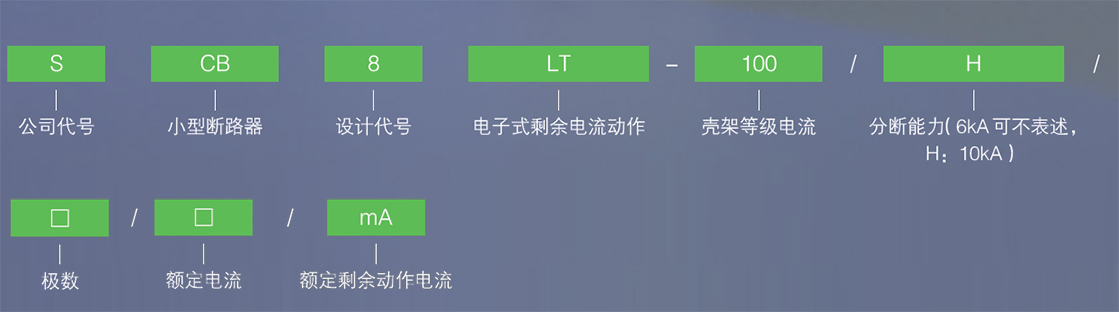

型号含义
技术参数
|
额定电压Ue
|
AC230V(1P+N、2P)
|
|
额定电流(A)
|
6、10、16、20、25、32、40、50、63、80、100
|
|
过电流瞬时脱扣类型
|
C
|
|
额定剩余动作电流
|
0.03A,0.05A,0.1A
|
|
额定短路能力
|
Icn=Ics:6kA(6A-100A) Icn=Ics:10kA(6A-100A)
|
|
额定剩余接通和分断能力（I △ m）
|
2000A
|
|
符合标准
|
GB16917.1;IEC61009-1
|
|
外形尺寸mm(L1×L2×L3)
|
100×35.6×74
|
功能特点

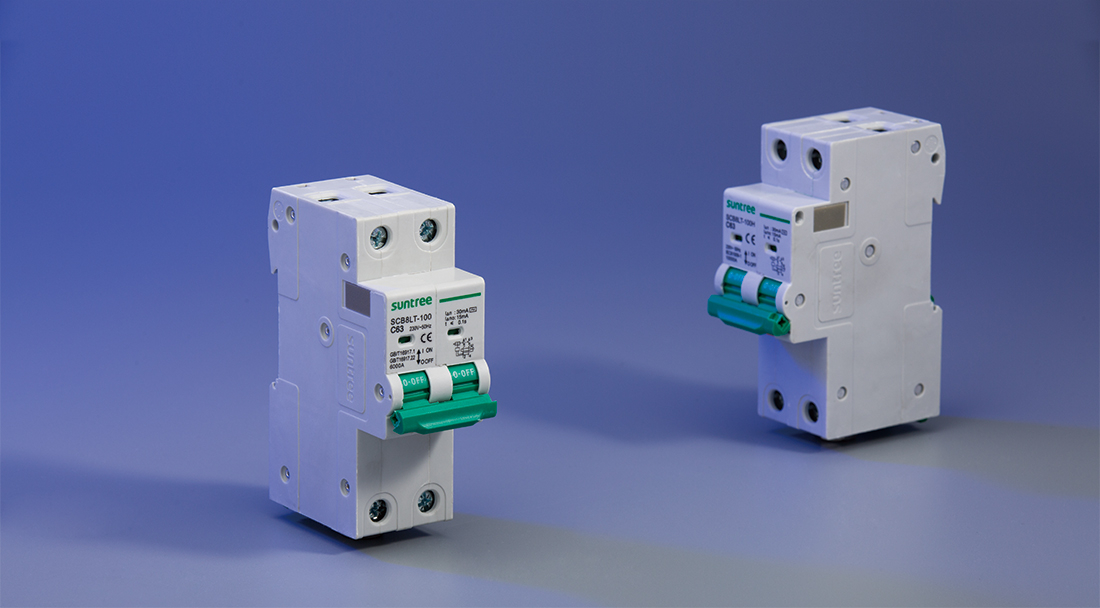

SCB8LT-100/100H系列剩余电流动作断路器,适用于交流50Hz/60Hz,额定电压1P+N , 2P AC230V, 额定电流至100A 的线路中, 当人身触电或电网泄漏电流超过规定值时, 剩余电流剩余电流动作断路器能在极短的时间内迅速切断故障电源，保护人身及用电设备的安全。
剩余电流动作断路器具有过载，短路, 漏电保护功能, 可用来保护线路的过载，短路及配电线路接地漏电对人体的伤害, 亦可在正常情况下作为线路的不频繁分合闸启动用途, 具有隔离功能。
SCB8LT-100 系列小型剩余电流动作断路器外壳材料阻燃等级V0 级, 产品分断能力10000A（H 型）, 外形尺寸宽度36mm。
产品符合GB/T16917.1、1EC61009-1 标准, 产品获得CCC 认证。

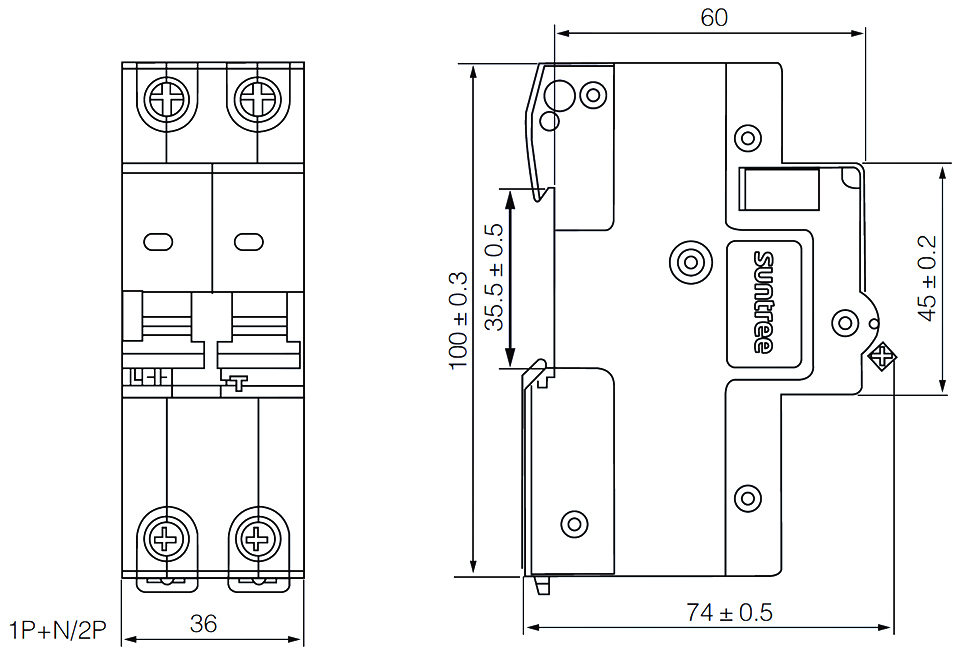

外形及安装尺寸（单位mm）
