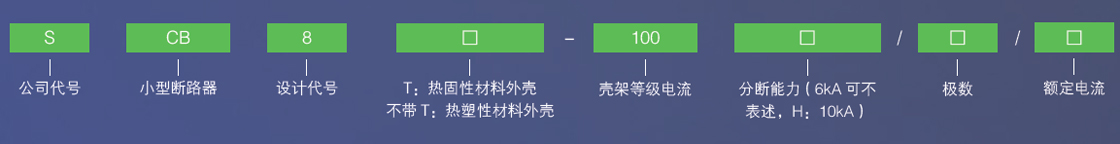

型号含义
技术参数
|
额定电压Ue
|
AC230/400V(1P、2P)、AC400V(3P、4P)
|
|
额定电流
|
6A/10A/16A/20A/25A/32A/40A/50A/63A/80A/100A
|
|
SCB8T-100
|
Icn=Ics：6kA(6A~100A)
|
|
SCB8T-100H
|
Icn=Ics：10kA(6A~100A)
|
功能特点

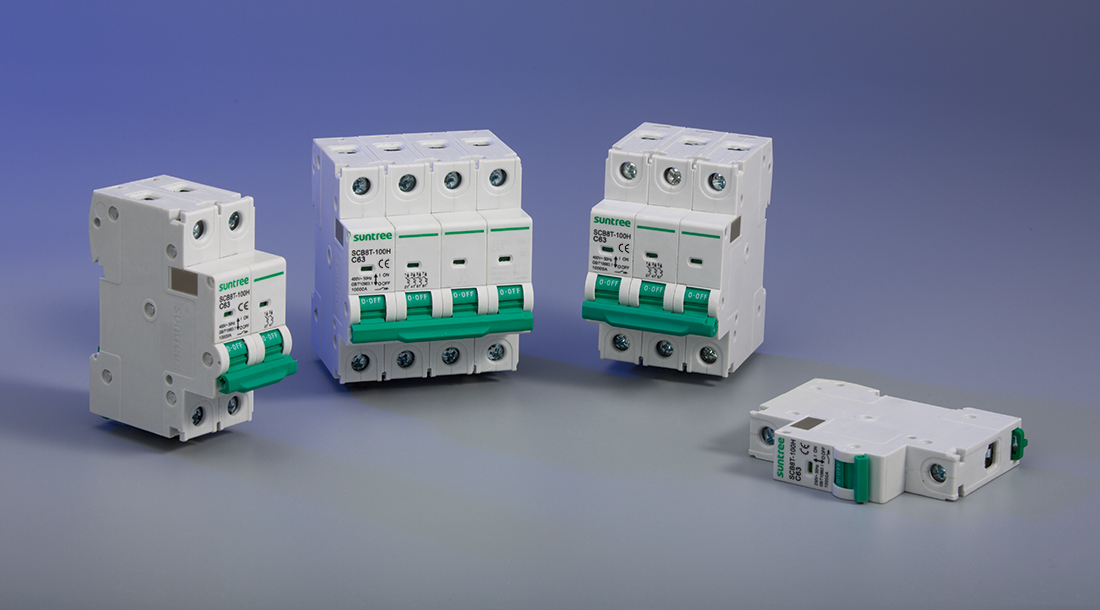

SCB8T-100/100H 系列小型断路器，适用于照明配电系统（C 曲线）或电动机的配电系统（D 曲线）。适用于交流50Hz/60Hz，额定电压400V，额定电流至100A 的线路中起过载、短路保护作用，同时也可以在正常使用情况下作为不频繁的通断电器装置或照明线路的电源开关使用，具有隔离功能。
SCB8T-100/100H 系列小型断路器外壳材料阻燃等级V0 级, 产品分断能力10000A（H 型）,外形尺寸单极模塑18mm。
SCB8T-100/100H 系列产品附件：辅助（OF)、分励（MX)、分励+ 辅助（MX+OF)、过欠压（MV+MN)、过压（MV）、欠压（MN)。
本产品符合GB10963.1、IEC60898-1 标准，产品获得CCC 认证。

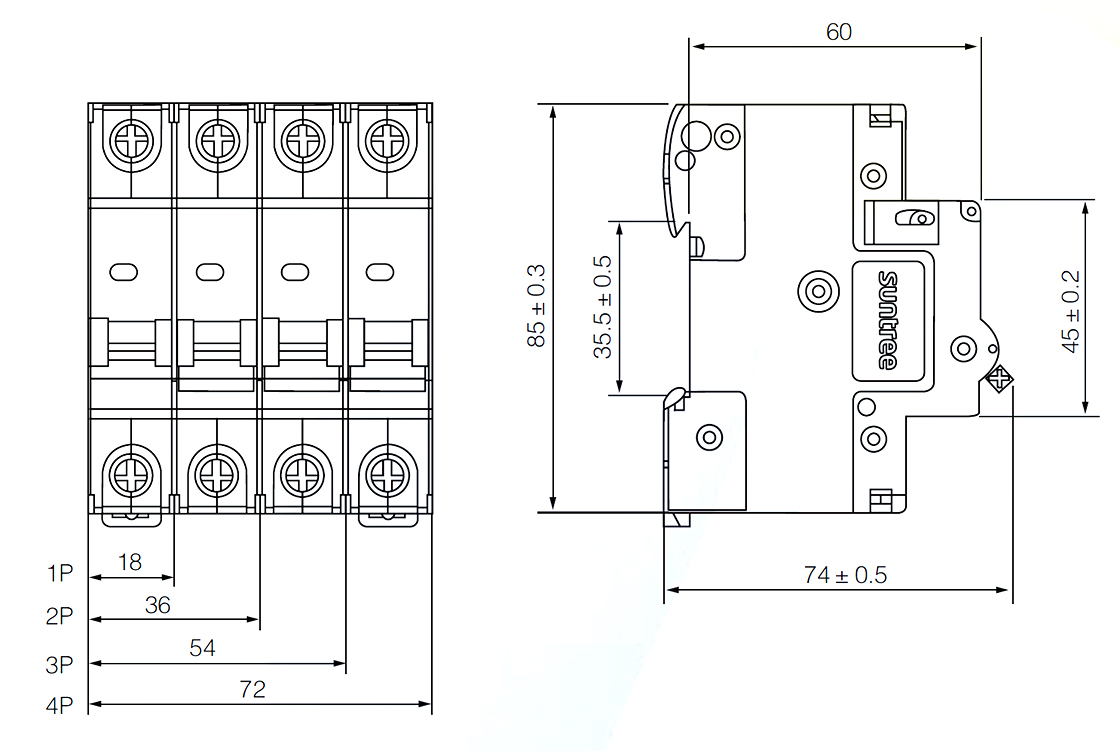

外形及安装尺寸（单位mm）
