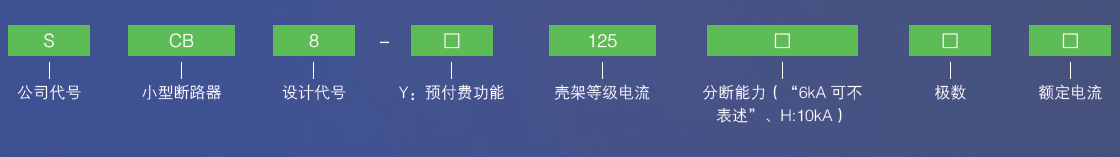

型号含义
技术参数
|
型号
|
极数(P)
|
频率(Hz)
|
壳定等级额定电流lnm(A)
|
额定电压Ue(V)
|
额定电流(A)
|
SCB8-125/SCB8-125H/
SCB8Y-125/SCB8Y-125H
|
1
|
50/60
|
125
|
230/400
|
40、50、63、
80、100、125
|
|
2
|
400
|
|
3
|
|
4
|
功能特点

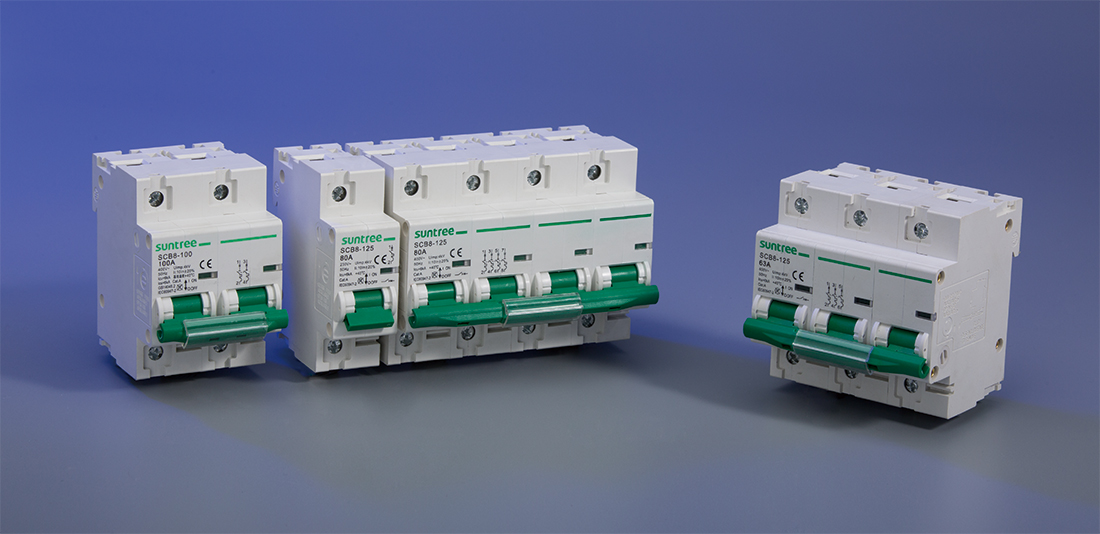

SCB8-125/SCB8-125H/SCB8Y-125/SCB8Y-125H 系列小型断路器，适用于照明配电系统（C 曲线）或电动机的配电系统（D 曲线）, 适用于交流50Hz/60Hz，额定电压400V，额定电流至63A 的线路中起过载、短路保护作用，同时也可以在正常使用情况下作为不频繁的通断电器装置或照明线路的电源开关使用，具有隔离功能。
该断路器产品附件有：辅助（OF)、分励（MX)、分励+ 辅助（MX+OF)、过欠压（MV+MN)、过压（MV）、欠压（MN)、MTS 互锁机构（手动双电源转换）。
本产品符合GB/T14048.2 和IEC60947-2 标准。

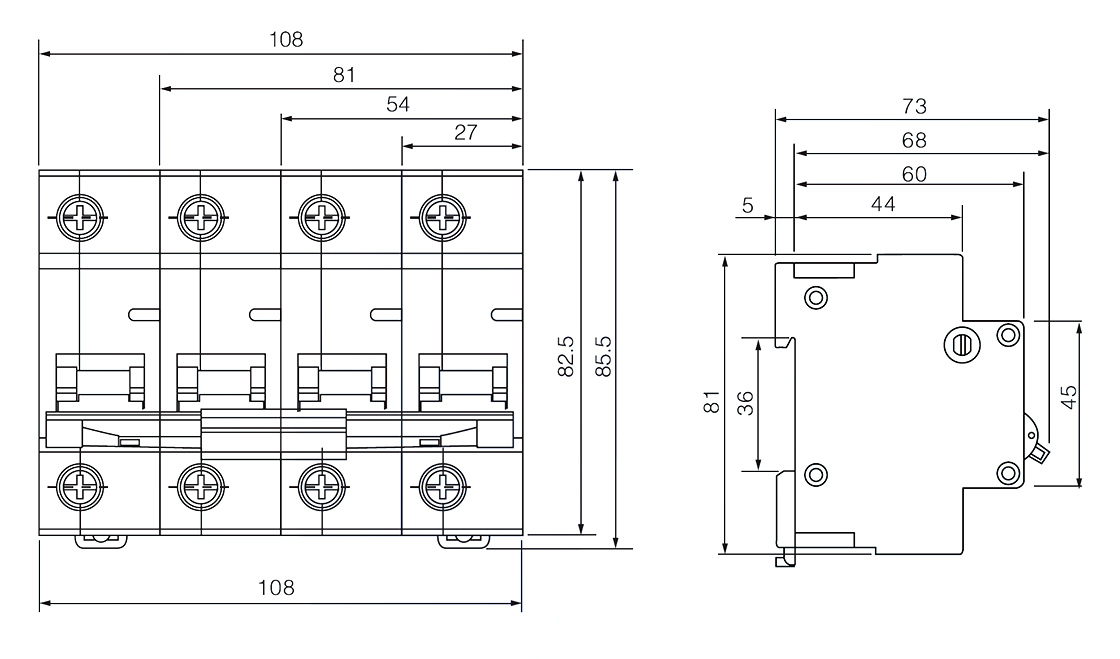

外形及安装尺寸（单位mm）
