适用范围

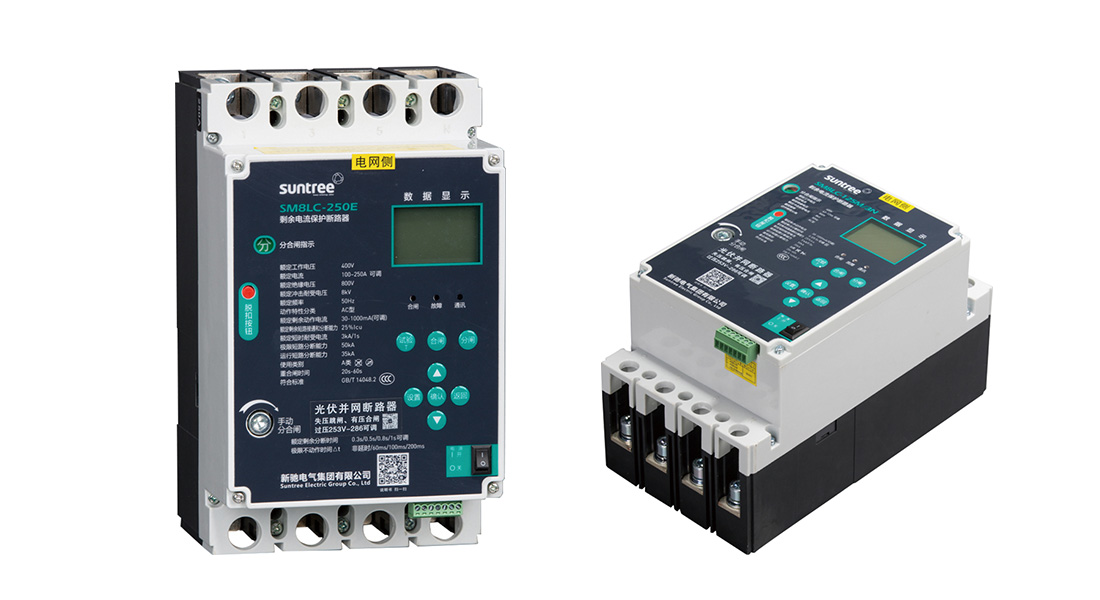

SM8LC 系列光伏并网专用低压断路器（以下简称：断路器）是专用于分布式光伏电源并网的低压断路器，它集电动操作机构、智能控制器、塑壳断路器于一体，对线路或用电设备的过电流、短路、缺相、欠压、失压等进行保护。
断路器能够实现欠压延时跳闸，躲过电力系统的电压波动与骤降，确保电网电压出现波动时，光伏电源不至于立刻离网，最大限度地发挥分布式光伏电源对电网的支撑作用。同时，也能让用户获得最大的经济效益。
断路器自带电动操作机构，能够实现检有压自动合闸，有效提升分布式光伏配电系统的自动化性能。
断路器设有RS485 串行接口，可满足通讯组网的要求。

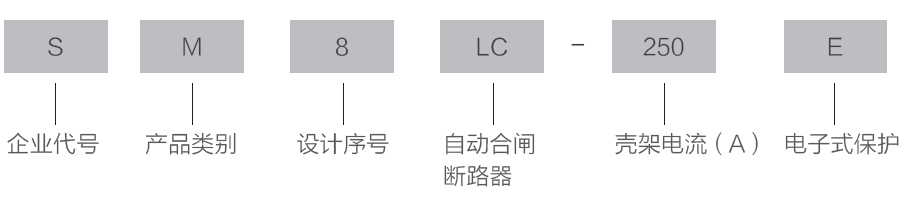

型号及含义

符合标准

GB 14048.2《低压开关设备和控制设备 第2 部分 断路器》
Q/GDW 1972-2013 分布式光伏并网专用低压断路器 技术规范
GB/T22710《低压断路器用电子控制器》
GB/T 2423.1 《电工电子产品环境试验第2 部分：试验方法试验A：低温》
GB/T 2423.2 《电工电子产品环境试验第2 部分：试验方法试验IT：高温》

尺寸（mm）

型号	外形尺寸			安装尺寸
	长	宽	厚	宽×长	ΦD
125AF	220	122	138	60×200	6×Φ4.5
250AF	240	142	137	70×202	6×Φ4.5
400AF	337	198	186	96×274	6×Φ8
630AF	337	198	186	96×274	6×Φ8
800AF	370	280	190	140×333	6×Φ8

技术参数

项目参数\级别规格	SM8LC-125M ／ 3N	SM8LC-250E	SM8LC-400E	SM8LC-630E	SM8LC-800M ／ 3N
壳架电流（A）	125	250	400	630	800
极数	3P+N
额定工作电压Ue(V)	AC400／50HZ
额定绝缘电压Ui(V)	AC800
额定冲击耐受电压Uimp	8kW
飞弧距离（mm）	50	50	100	100	100
极限短路分断能力Icu（kA）	50	50	75	75	65
运行短路分断能力Ics（kA）	35	35	50	50	42
使用类别	B	A	B	B	B
额定短时耐受电流Icw（kA／1s）	5／0.5S	3	5	8	10
自动合闸时间（s）	25~30
过压保护值（v）※	253~300V 延时可调
欠压保护值（v）※	154~187 延时 0~10s 每秒一档可调
总次数（次）	10000	8000	5000
失电跳闸※	延时0~10s 每秒一档可调
恢复电压※	185~276V
过载保护	●	●	●	●	●
短路保护	●	●	●	●	●
剩余电流保护	●	●	●	●	●
检有压合闸	●	●	●	●	●
缺相保护	●	●	●	●	●
过欠压保护	●	●	●	●	●

带※ 电压均为相电压
可提供控制器外接端子，以满足Ue500V 系统
可提供上进下出

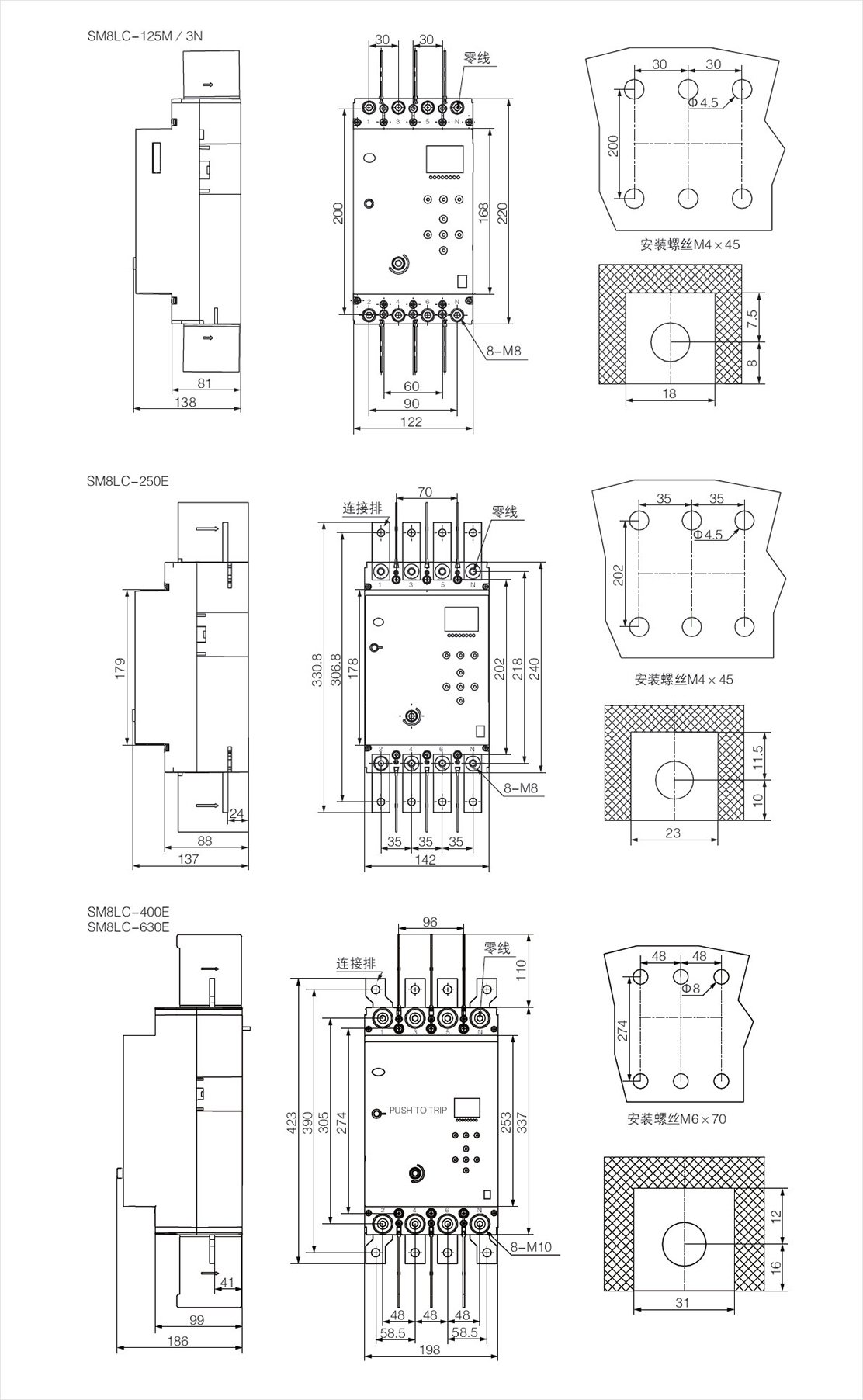

外形尺寸图（mm）
