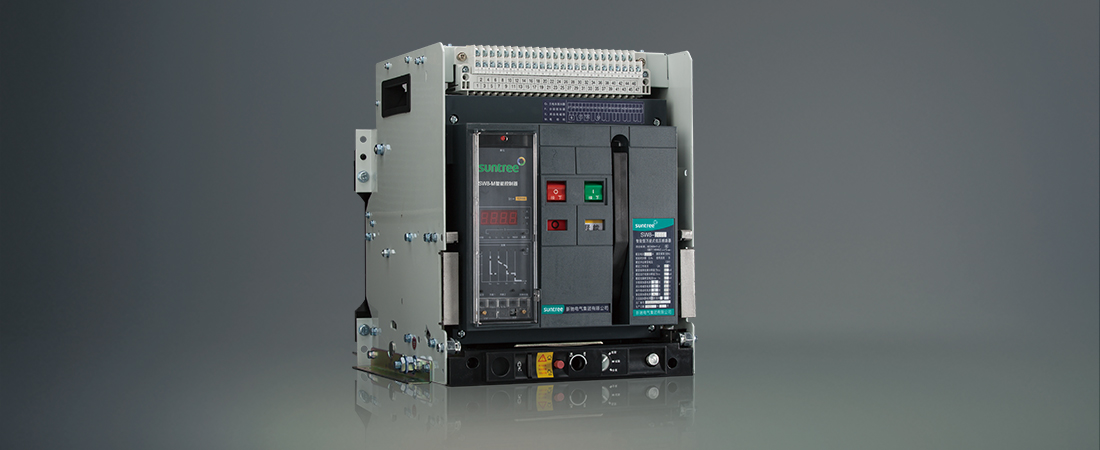

适用范围
SW8 系列新能源专用万能式断路器(以下简称断路器),适用于交流50Hz,额定工作电压690V 或直流1000V,额定工作电流3200A 及以下箱式变电站、风电场主机塔架和光伏直流系统中,用来保护线路及电源设备免受过载、欠电压、过压、短路、接地、电流不平衡等故障的危害。
断路器采用具有精确选择性保护和多功能的智能控制器,保护功能齐全,特别适用于需要提高供电可靠性,避免不必要停电的配电网络中。其中H 型智能控制器带有通讯接口,便于与现场总线连接,可实现“遥测”、“遥调”、“遥控”、“遥信”四遥功能,满足控制自动化的要求。
断路器具有四种适用类型:耐低温型,耐盐雾型,高原型、光伏直流型。

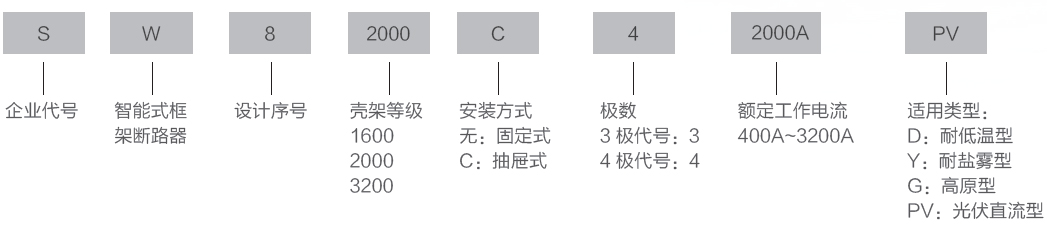

型号及含义
使用环境
● 周围空气温度:最高不超过+40℃,最低不低于-40℃,24 小时平均值不超过+35℃,环境温度大于40℃需降容;
● 大气条件:大气相对温度在周围空气温度为+50℃时不超过50%,较低温度下可以有较高的相对湿度,最湿月的月平均最大相对湿度为90%,同时该月的月平均最低温度为+25℃,并考虑到因温度变化发生在产品表面的凝露;
● 安装地点的海拔高度不超过2000 米,超过2000 米需降容(高原型断路器无须降容);
● 污染等级为3 级;
● 安装类别:主回路为IV、二次回路为II;
● 安装条件:断路器的安装,与垂直面的倾度不超过5°,无显著摇动和冲击振动。
电气技术参数
壳架等级额定电流Inm(A)
|
SW8-1600
|
SW8-2000
|
SW8-3200
|
极数
|
3P、4P
|
额定电流ln(A)
|
200~1600
|
630~2000
|
2000~3200
|
额定绝缘电压Ui(V)
|
1000
|
额定冲击耐电电压Uimp(kV)
|
12
|
额定工作电压 Ue(V)
|
AC50Hz 400V/690V/DC1000V
|
额定极限短路分断能力lcu(kA)O-CO
|
400V
|
65
|
80
|
100
|
690V
|
45
|
50
|
65
|
1000V
|
-
|
35
|
35
|
额定运行短路分断能力
lcs(kA)O-CO-CO
|
400V
|
50
|
65
|
80
|
690V
|
30
|
40
|
50
|
1000V
|
-
|
35
|
35
|
额定短时耐受电流
lcw(kA)1s,O-CO
|
400V
|
50
|
65
|
80
|
690V
|
30
|
40
|
50
|
1000V
|
-
|
35
|
35
|
全分断时间(无附加延时)(ms)
|
12~18
|
闭合时间(ms)
|
≤60
|
工作电源(V)
|
DC110/DC220/AC220/AC380
|
机器寿命(次)
|
20000
|
温度保护
|
全系带温度保护
|

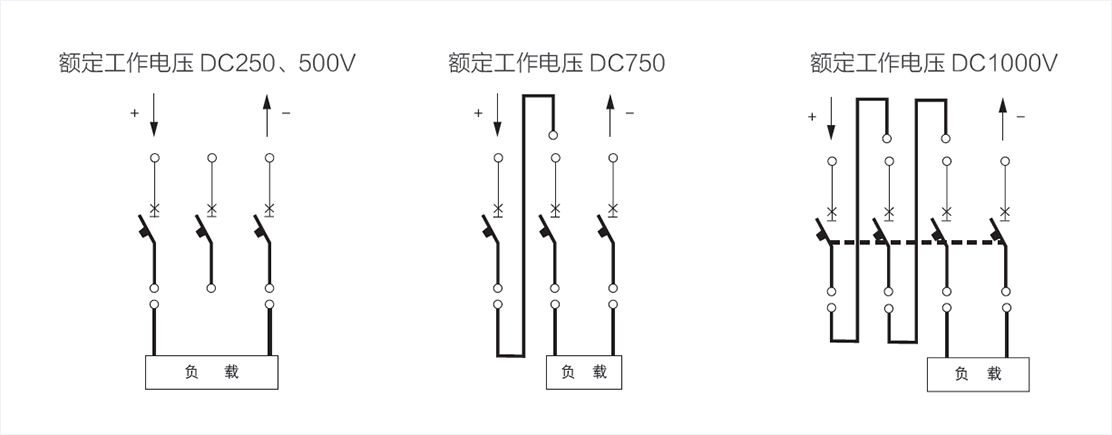

直流线路图

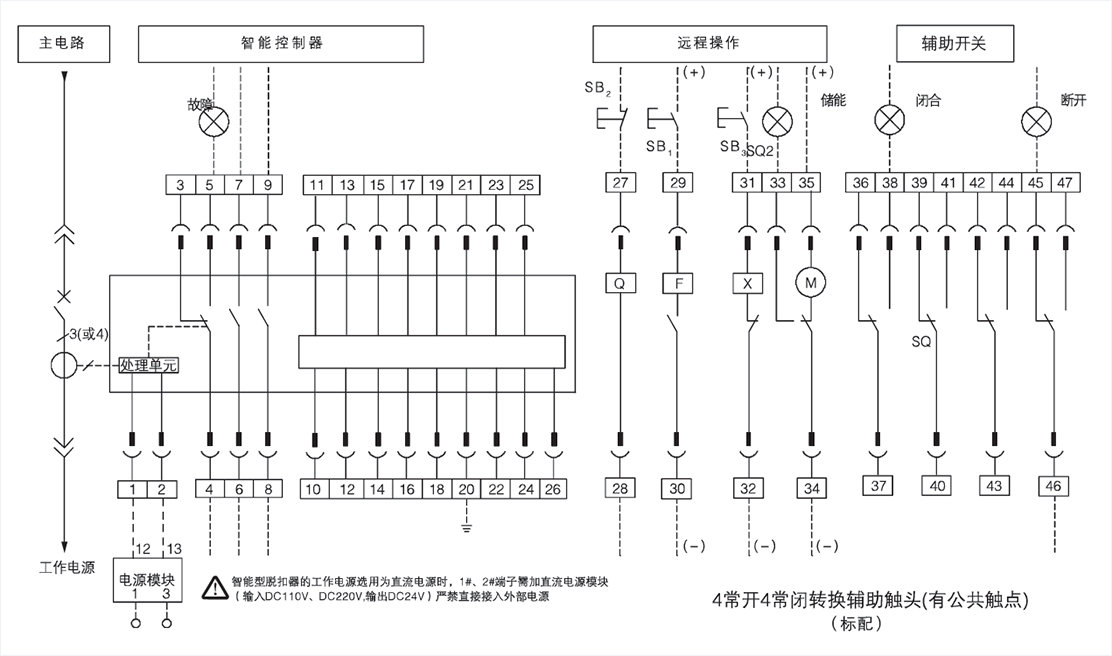

二次回路控制接线图
1、2
|
智能控制器控制电源,为直流时,1为+
|
27、28
|
欠压线圈电源输入端
|
3、4
|
断路器故障指示触点(常闭)
|
29、30
|
分励脱扣器电源输入端
|
4、5
|
断路器故障指示触点(常开)
|
31、32
|
闭合电磁铁电源输入端
|
6、7
|
断路器状态指示触点
|
33、34
|
储能显示
|
8、9
|
断路器状态指示触点
|
34、35
|
储能电机电源输入端
|
20
|
保护接地线
|
36、47
|
断路器辅助触点(四开四闭)
|
|
|
虚线
|
二次侧接线,用户按需接线
|
注:a. 图中3/4/5 为断路器故障指示触点输出,触点容量:DC24V 5A; 6/7/8/9 为断路器状态辅助触点,触点容量:DC24V 5A
b. 为保证控制器可靠工作,1/2 辅助电源输入端必须接入辅助电源
