产品介绍
系统登录
本系统是以先进的数字模拟为核心的高性能嵌入式软件设计为主体。启动程序后输入用户名及密码，进入系统。并可以对传感器（监控模块）和主机进行复位、参数设备、消音、自检等操作。
监视状态
软件实时获取联网已添加的传感器（监控模块）的ID号、名称和状态，显示整理后的传感器（监控模块）数量，并根据传感器（监控模块）的状态，以列表的形式展示在界面中。
全部：将所有的传感器（监控模块）显示出来。
正常：显示“正常”状态的传感器（监控模块）信息。
报警：显示“报警”状态的传感器（监控模块）信息，并按照报警发生的时间顺序显示。
故障：显示“故障”状态的传感器（监控模块）信息，并按照故障发生的时间顺序显示。
快速定位
监控点处于报警状态时系统将自动快速定位到故障县市区并显示故障设备信息。
历史记录及查询
操作员对设备进行操作及设备产生状态变化时将自动生成历史记录供查询打印。
在历史记录界面下可设置筛选条件进行历史记录查询，可打印单条详细记录。历史记录不可修改可清除。
其他功能
设备自检：对设备进行自检。
多级权限：分操作级和查询级。

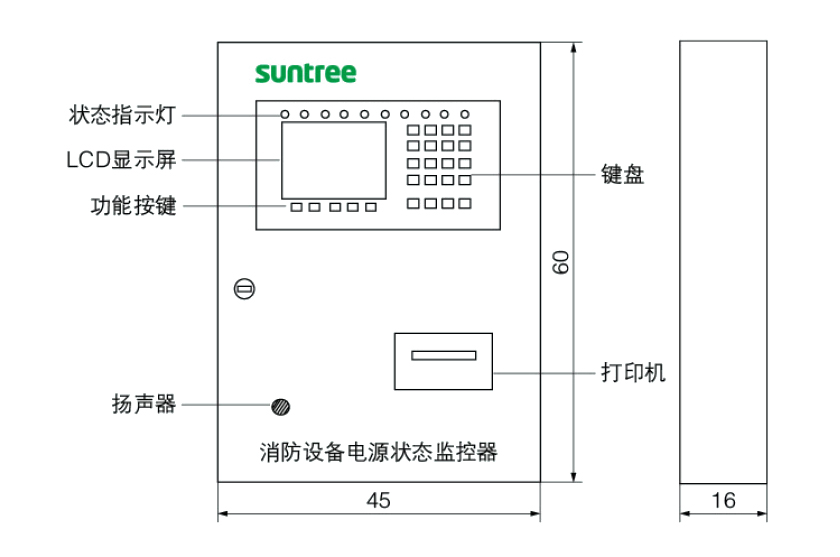

外形及安装尺寸（mm）
产品主要功能
监控报警
监控被监测设备电源回路开关状态；
监控被监测设备电源回路开关状态（电压、电流及报警状态信息：过压、欠压、过流、缺相、错相等）；
监控被监测设备的漏电值和工作环境温度值及报警状态；
报警响应时间：≤ 30S；
报警声信号：报警声音>70db<115db；
可手动消除，当再次有报警信号输入时，能再次启动；
报警光信号：黄色LED指示灯常亮（报警光信号分为：故障、系统故障、设备故障）。
自检
设备自检，系统自检。
报警记录
记录5万条相关故障报警信息；
显示故障点地址、故障类型、发生时间、故障描述；
历史记录分类查询；
故障报警记录选择打印。
故障报警
监控器与传感器（电压／电流传感器）之间的连接线断路、短路；
监控器主、备电源欠压：
系统软件异常，
故障报警响应时间：≤30S，
当前故障自动跳转显示；
故障发生期间，不影响非故障回路正常工作。
控制输出
可对传感器的报警输出信号远程遥控操作：
监控报警控制输出：常开无源触点，容量：AC250V 3A或者DC30V 3A。
操作分级
操作级可进入软件界面查看实时监测情况、主机运行状态、消除报警声音、查询报警记录、故障记录打印
管理级：可操作除针对系统本身的信息维护外的其他操作．
系统管理级：可操作系统的任何个功能模块。
主要技术参数
|
符合标准
|
国家标准GB28184-2011《消防设备电源监控系统》
|
|
工作电源
|
主电源：AC220V 50HZ(允许85~110%范围偏差内变化)；
|
|
备用电源DC24V（主电源电压过低或中断时，维持监控设备正常工作≥ 4h）;
|
|
监控器为连接的传感器提供DC24V电源，配接64台传感器 ， 当距离>500m时或数量>64台时，可通过电源箱延长供电距离。
|
|
主要参数
|
最大监控容量：256台
|
|
供电容量：64台传感器
|
|
线缆要求：通讯线ZR-RVS2×1.5mm²；电源线NH-BV2×2.5mm²
|
|
主要组成部件
|
显示方式：7寸LCD显示屏
|
|
声光报警器件：内置扬声器，LED指示灯
|
|
备用电源：12V铅酸蓄电池两只
|
|
微型热敏打印机
|
|
工作制和传输方式
|
24小时工作制，CAN通讯协议，传输距离1200m(通过CAN集线器可延长通讯距离)
|
|
工作环境
|
工作温度：-10~+55℃，储存温度：-20~70℃
|
|
相对湿度：≤95%
|
|
海拔高度：<4500m
|
|
安装方式及尺寸
|
明装壁挂式，高×宽×深 600mm × 450mm × 160mm
|
