适用范围
SGD8 负荷隔离开关,其额定工作电压高达DC1000V。它能够安全的接通和分断光伏应用领域中所有低压电路。开关可带负荷操作,可作为应急开关和隔离开关使用。
SGD8 负荷隔离开关具有机械联锁,隔离距离及电气间隙大,可为用户提供安全的隔离。

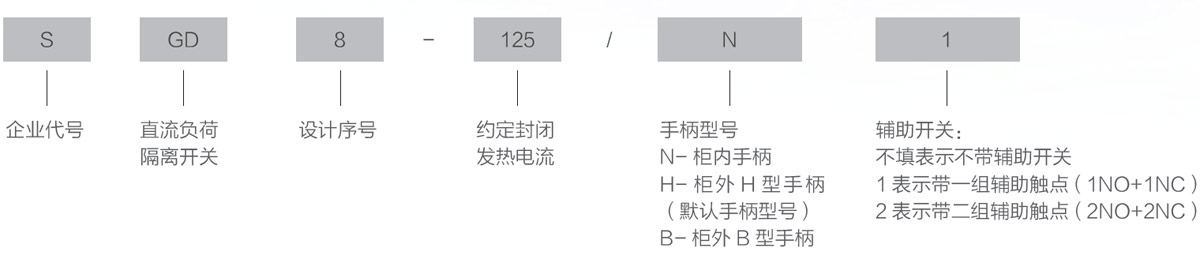

型号及含义
使用环境
● 安装地点海拔高度不超过2000 米;
● 环境温度上限值不高于+40℃ , 下限值不低于-5℃;
● 空气相对湿度不大于95%;
● 无爆炸危险的介质, 且介质无足以腐蚀金属和破坏绝缘的气体与尘埃;
● 无雨雪侵袭的环境;
● 无显著摇动和冲击震动的地方。
电气技术参数
型号规格SGD8- (A)
|
-
|
125
|
160
|
200
|
250
|
250
|
400
|
500
|
630
|
800
|
1000
|
1250
|
1600
|
壳架(#)
|
-
|
1
|
1
|
1
|
1
|
2
|
2
|
2
|
3
|
3
|
3
|
4
|
4
|
额定绝缘电压Ui(V)
|
V
|
1000
|
1000
|
1000
|
1000
|
1000
|
1000
|
1000
|
1000
|
1000
|
1000
|
1000
|
1000
|
额定冲击耐受电压Uimp
|
kV
|
12
|
12
|
12
|
12
|
12
|
12
|
12
|
12
|
12
|
12
|
12
|
12
|
额定工作电流压Ue
|
VDC
|
1000
|
1000
|
1000
|
1000
|
1000
|
1000
|
1000
|
1000
|
1000
|
1000
|
1000
|
1000
|
额定工作电流 Ie
|
A
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
1000V DC -21B
|
-
|
125
|
160
|
200
|
250
|
250
|
400
|
500
|
630
|
800
|
1000
|
1250
|
1600
|
短路性能
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
额定短时耐受电流 lcw,1s
|
kA
|
4
|
4
|
4
|
4
|
15
|
15
|
15
|
15
|
34
|
34
|
40
|
40
|
额定短路接通能力
|
kA
|
14
|
14
|
14
|
14
|
22
|
22
|
22
|
22
|
40
|
40
|
45
|
45
|
机械性能
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
机械寿命
|
Time
|
20000
|
20000
|
20000
|
20000
|
20000
|
12000
|
12000
|
12000
|
12000
|
8000
|
8000
|
8000
|
操作力矩
|
Nm
|
7.5
|
7.5
|
7.5
|
7.5
|
16
|
16
|
16
|
16
|
30
|
30
|
38
|
38
|
外形及安装尺寸

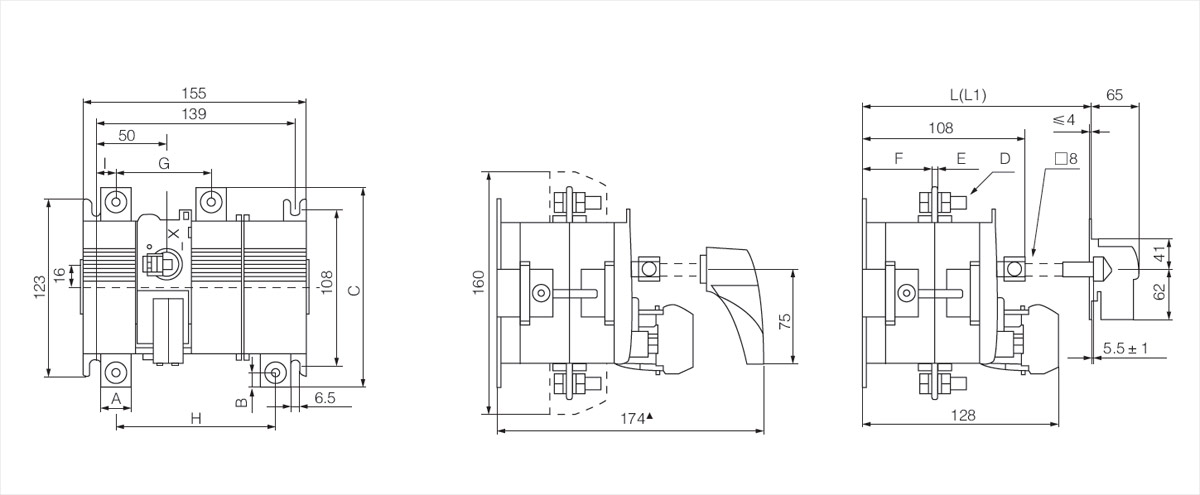

SGD8 125A-200A
Model
|
A
|
B
|
C
|
D
|
E
|
F
|
G
|
H
|
I
|
L
|
L1
|
SGD8-125
|
15
|
7.5
|
130
|
M6
|
3
|
44
|
70.5
|
110.5
|
12
|
150-250
|
251~355
|
SGD8-160
|
20
|
10
|
140
|
M8
|
3
|
44
|
65.5
|
110.5
|
14.5
|
150-250
|
251~355
|
SGD8-200
|
20
|
10
|
140
|
M8
|
3
|
44
|
65.5
|
110.5
|
14.5
|
150-250
|
251~355
|
*:L 为标配方轴适用的安装深度范围;L1 为选配安装深度范围,应在订货时说明。
▲:不带辅助开关时,最小安装深度为154。

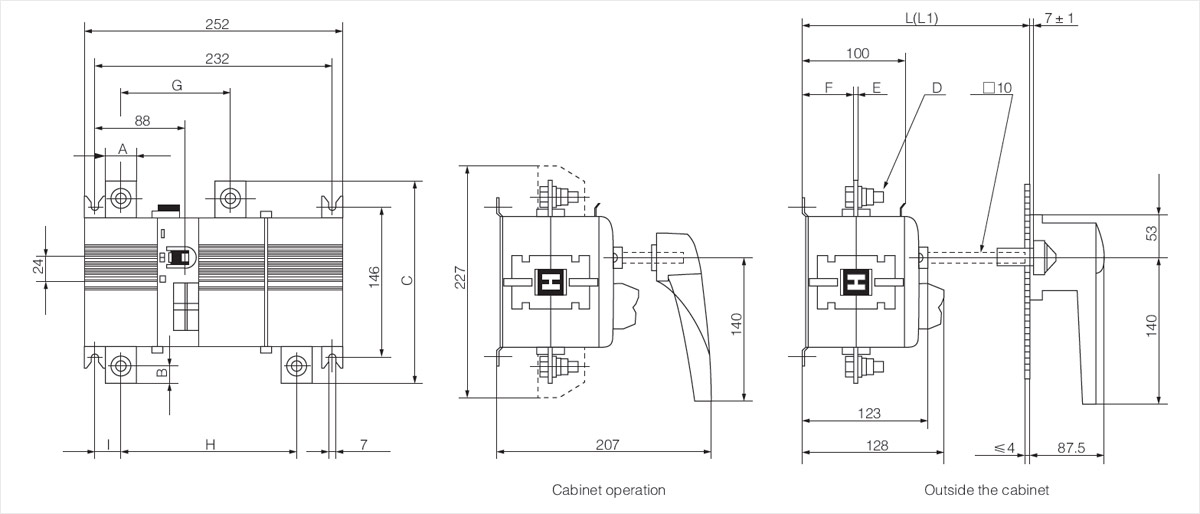

SGD8-250A
Model
|
A
|
B
|
C
|
D
|
E
|
F
|
G
|
H
|
I
|
L
|
L1
|
SGD8-250
|
20
|
10
|
140
|
M8
|
3
|
44
|
65.5
|
45
|
14.5
|
150-250
|
251~355
|
*:L 为标配方轴适用的安装深度范围;L1 为选配安装深度范围,应在订货时说明。
▲:不带辅助开关时,最小安装深度为154。

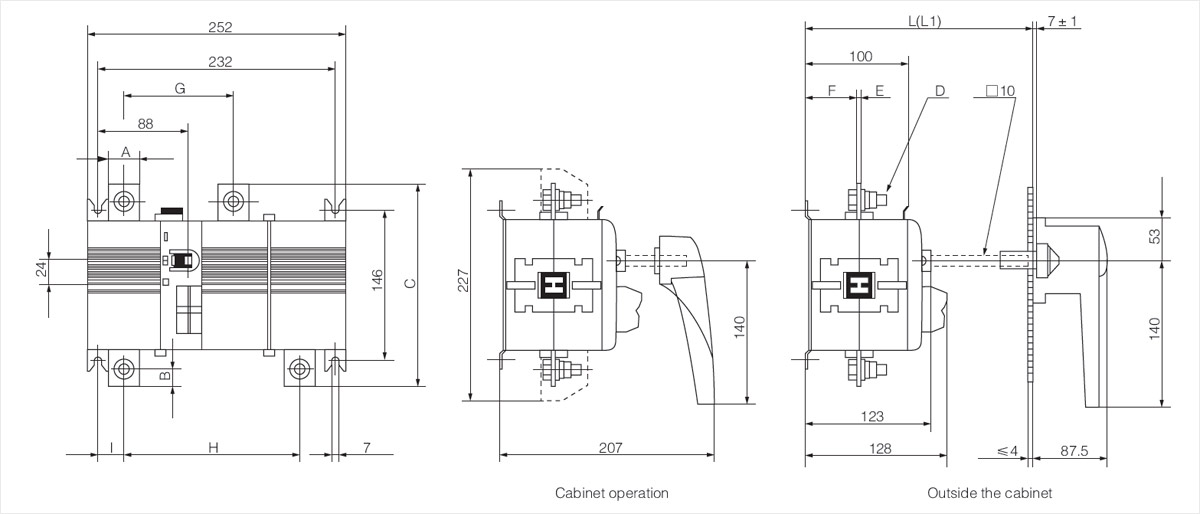

SGD8-250A~400A
Model
|
A
|
B
|
C
|
D
|
E
|
F
|
G
|
H
|
I
|
L
|
L1
|
SGD8-250
|
30
|
15
|
196
|
M10
|
4
|
50
|
107
|
172
|
26
|
160-280
|
281~455
|
SGD8-400
|
30
|
15
|
196
|
M10
|
4
|
50
|
107
|
172
|
26
|
160-280
|
281~455
|
*:L 为标配方轴适用的安装深度范围;L1 为选配安装深度范围,应在订货时说明。
▲:不带辅助开关时,最小安装深度为185。

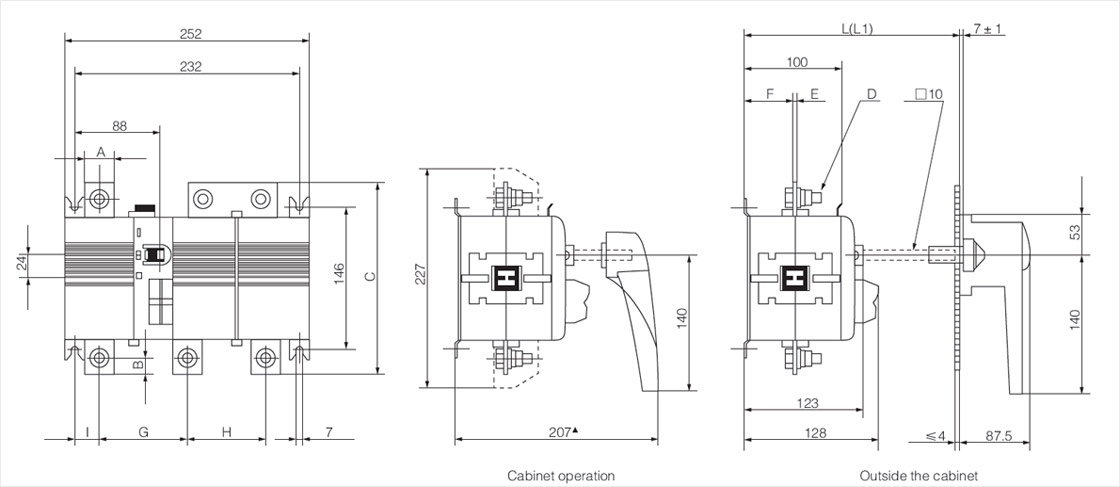

SGD8-630A
Model
|
A
|
B
|
C
|
D
|
E
|
F
|
G
|
H
|
I
|
L
|
L1
|
SGD8-630
|
40
|
20
|
216
|
M10
|
4
|
50
|
97
|
75
|
31
|
160-280
|
281~455
|
*:L 为标配方轴适用的安装深度范围;L1 为选配安装深度范围,应在订货时说明。
▲:不带辅助开关时,最小安装深度为185。

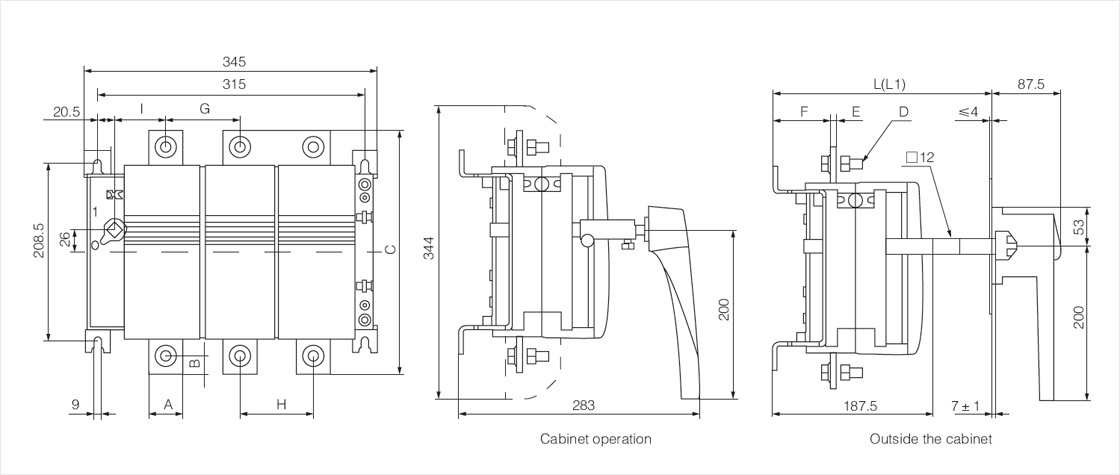

SGD8-800~1000A
Model
|
A
|
B
|
C
|
D
|
E
|
F
|
G
|
H
|
I
|
L
|
L1
|
SGD8-800
|
40
|
20
|
286
|
M12
|
6.3
|
62
|
87
|
87
|
60
|
232-378
|
379-637
|
SGD8-1000
|
40
|
20
|
286
|
M12
|
6.3
|
62
|
87
|
87
|
60
|
232-378
|
379-637
|
*:L 为标配方轴适用的安装深度范围;L1 为选配安装深度范围,应在订货时说明。
