双电源自动切换控制器是一种具有可编程功能、自动化测量、LCD 显示、数字通讯为一体的智能双电源切换系统。尤其是与低压空气断路器配套使用后可提供更高的分断故障电流的能力，特别适合于两路低压进线侧的自动转换和保护：由于其卓越的性能和完善的功能，使得它在两路低压空气断路器的切换中发挥越来越广泛应用。
该产品具有结构紧凑、电路先进、接线简单，可靠性高，可广泛应用于电力、邮电、石油、煤炭、冶金、铁道、市政、智能大厦等行业、部门的电气装置、自动控制以及调试系统。

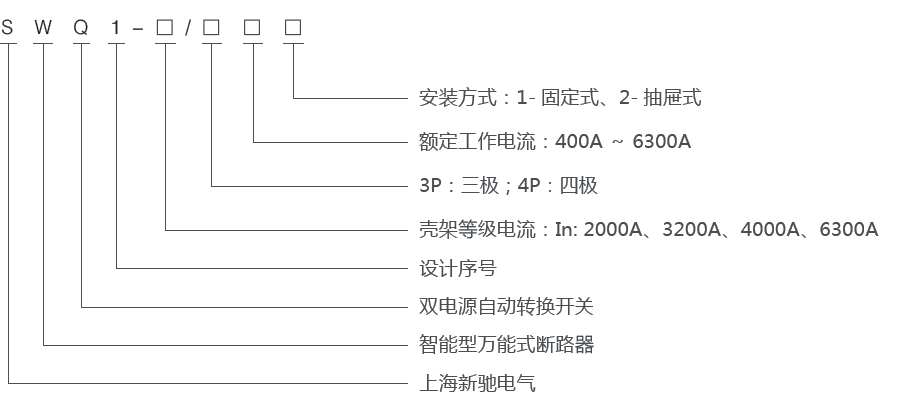

型号及含义

产品特征

■ 用于两路市电、两路发电或一路市电一路发电自动切换，尤其适合两路低压空气断路器的切换；
■ 时刻监视两路三相电压，三相电流、频率、功率等参数，对出现的电压异常（如失压、过压、 欠压、缺相）做出准确的判断并输出无源控制开关量；
■ 设有自动、手动状态切换功能，在手动方式下，可按手动键实现开关分合闸；自动状态下，任一路出现电压异常时，若另一路电压正常，则自动切换到另一路；
■ 采用输入口令，防止非专业人员误操作；
■ 供电方式可设定为一路优先、二路优先或无优先；同时具有自动启动油机功能；
■ 汉显两路三相电参数及开关状态（显示电流及功率需外接电流互感器）；具有记忆、储存和历史记录查询功能；
■ 控制器同时具有RS-232C 和RS-485 通讯接口，应用ModBus通讯规约，可在控制器及监控中心更改各参数，设置采用汉显及数字化调整（连续可调），同时记忆在内部FLASH 存储器内，在系统掉电时也不会丢失；
■ 可实现多台联网集中控制（一台上位机最多可控制254 台）；
■ 具有极强的抗电磁干扰能力，适合在强电磁干扰的复杂环境中使用；
■ 模块化结构设计，阻燃ABS 塑料外壳，嵌入式安装方式，插拔式接线端子，结构紧凑，安装维护十分方便。

主要技术参数

电源	直流输入	9 - 35V（需要油机起动信号时接入）
	交流输入	取自一二路A、N 相电压，只要其中一路有电，即可工作，单相电压>180V。( 该系统要求N)
	交流输入电压	220V +15%( 单相) ／ 380 +15%（三相）50Hz
	输入三相电流	0-5A（额定）
通讯	串行口	RS232C（标准）/RS485
	通讯规约	Modbus
	波特率	1200/2400/4800/9600/1 9200
	校验位	无
	地址	1-254

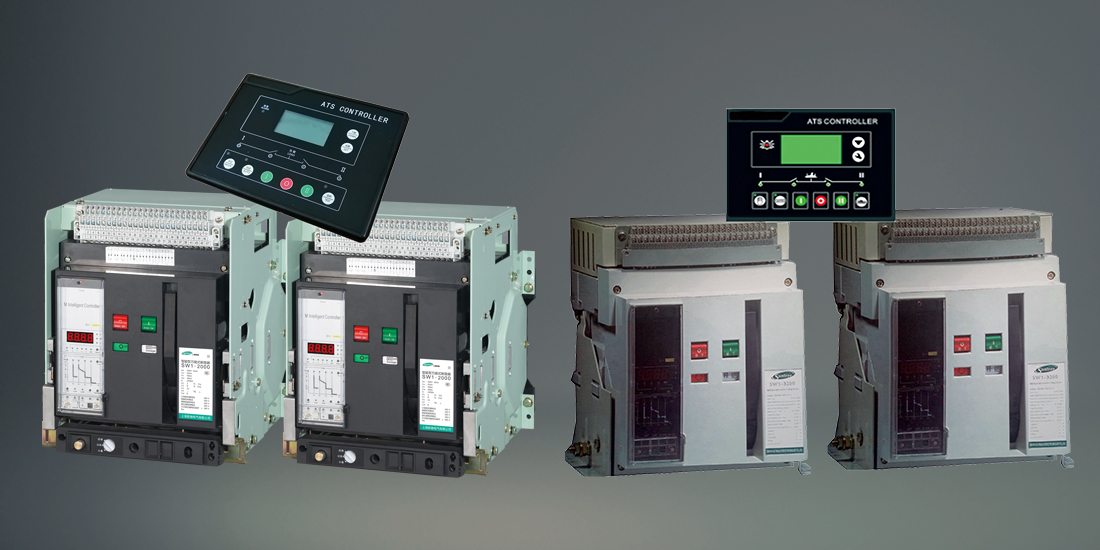

• SWQ1（框架型）双电源自动转换开关
