概述
GW5系列户外隔离开关是电力系统最常用的设备之，主要作用是在设备或线路检修时隔离高压，以保证安全。它不能断开负荷电流和短路电流，应与断路器配合使用，在停电时先分断路器后分隔离开关．送电时先台隔离开关后台断路器。

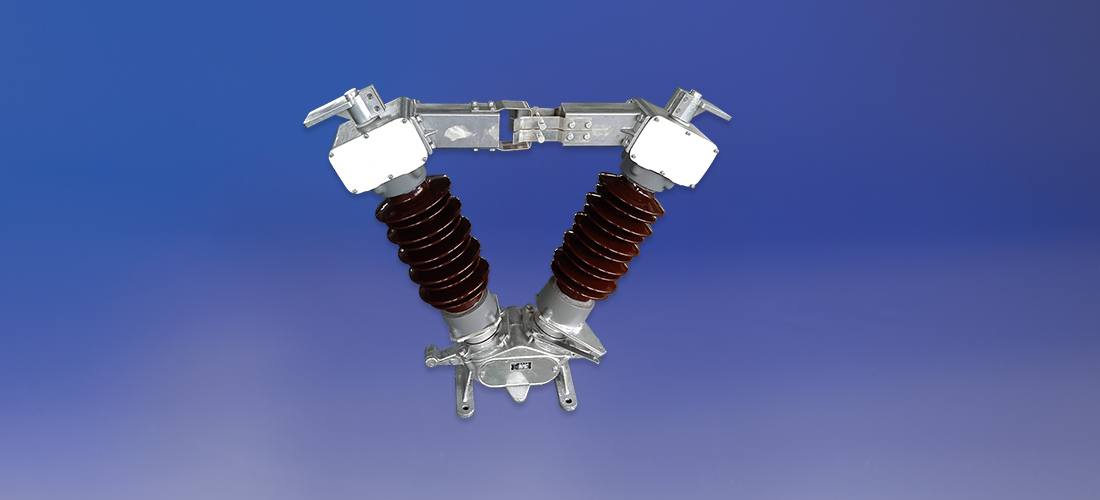

GW5系列户外隔离开关属双柱vx型水平开启式，各单级都由基座、支桂绝缘子、出线座及触头等部分组成，由成50°夹角的两个支座，支柱绝缘子两支柱绝缘瓷瓶相互夹角地安装在基座两端地轴承上，且与基座垂直。主导电部分分别安装在两支柱绝缘瓶上方，随支柱绝缘瓶作约90。转动。
型号含义
主要技术参数
|
项目
|
单位
|
数值
|
|
额定电压
|
KV
|
40.5/72.5/126
|
|
额定绝缘水平
|
1min 工频耐压
|
对地 To earth
|
KV
|
95/140/230
|
|
断口 To fracture
|
KV
|
115/160/245
|
|
冲击耐压
|
对地 To earth
|
KV
|
185/325/550
|
|
断口 To fracture
|
KV
|
215/375/630
|
|
额定频率
|
Hz
|
50
|
|
额定电流
|
A
|
630/1250/1600/2000
|
|
额定短时耐受电流
|
KA
|
20/31.5/40/40
|
|
额定短时关合耐受电流（峰值）
|
KA
|
50/80/100/100
|
|
额定短路持续时间 主刀/地刀
|
S
|
4/2
|
|
额定端子机械负荷
|
水平纵向负荷
|
N
|
750/1000
|
|
水平横向负荷
|
N
|
500/750
|
|
垂直力
|
N
|
750/1000
|
|
配电距离
|
mm
|
1013/1256.1813/2248,3150/3906
|
|
机械寿命
|
次 times
|
200
|
|
人力操作机构
|
型号
|
|
CS17,CS17G
|
|
控制回路电压
|
V
|
AC220,DC110,DC220
|
|
电动机躁动机构
|
电动机电压
|
V
|
AC380,DC220,AC220
|
|
控制回路电压
|
V
|
AC220,DC110,DC220
|

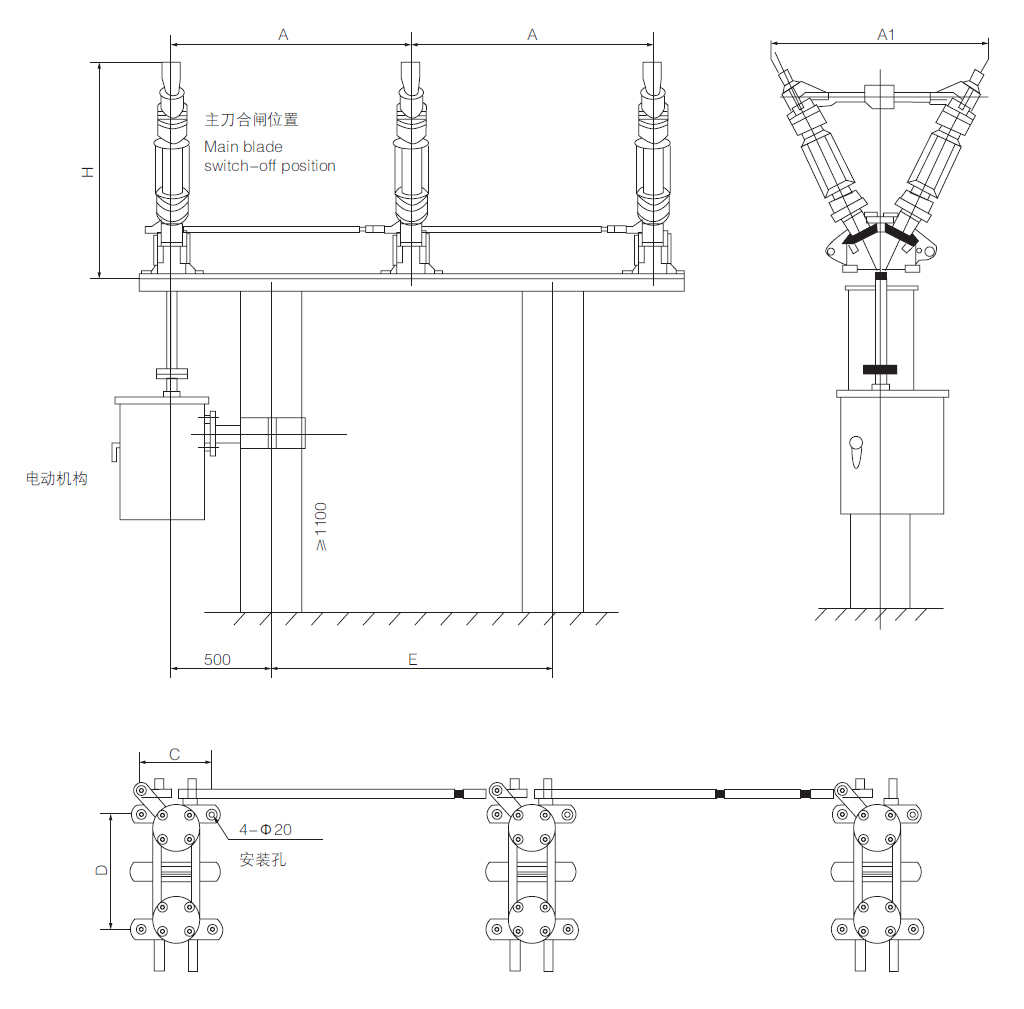

外形及安装尺寸
| 额定电压(kV) |
A |
A1 |
H |
E |
C |
D |
| 40.5 |
1200 |
1075 |
1070 |
1400 |
240 |
300 |
| 72.5 |
1600 |
1285 |
1295 |
2200 |
240 |
300 |
| 126 |
2000 |
1660 |
1695 |
3000 |
240 |
300 |
