概述

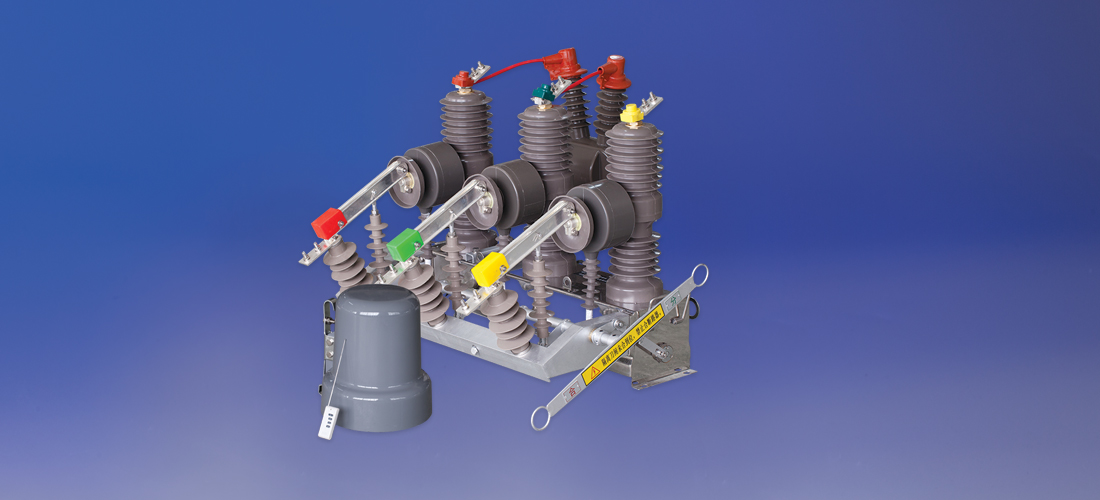

ZW32F-12 系列智能户外高压真空断路器，是三相交流50Hz、12KV 的户外高压配电设备，用于开断，关合电力系统中的负荷电流、过载电流和短路电流，更适用于频繁操作的场所。
ZW32F-12G 系列智能户外高压真空断路器采用CTB 弹簧储能机构，结构紧凑，性能可靠，分合速度快，箱体完全密封，内部无凝露，机件无锈蚀，开关可靠性大大提高。
本断路器可与控制器配套即成重合器，实现遥控、遥测、遥信、遥调“四遥”功能。

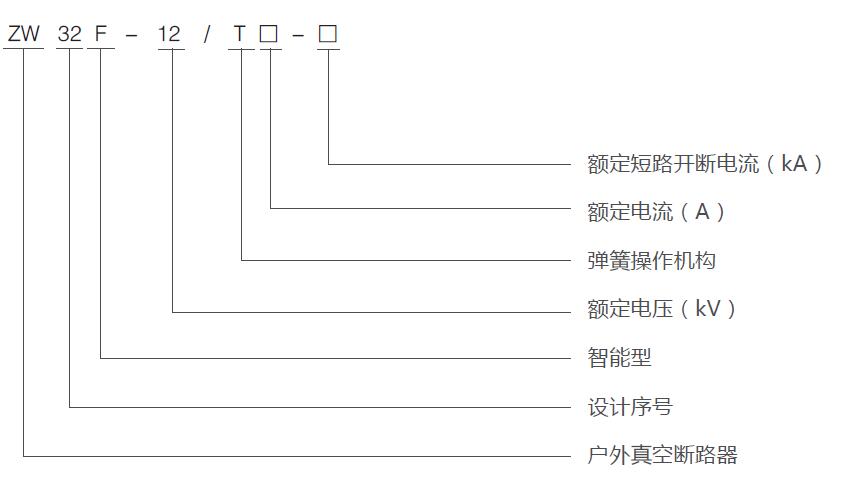

型号含义

主要技术参数

项目			单位	参数
额定电压			kV	12
额定绝缘水平	1 min 工频耐压	干式	kV	对地、相间42；断口48
		湿式		对地绝缘34
	额定雷电冲击耐受电压峰值			对地，相间；断口85
额定频率			Hz	50
额定电流			A	630
额定短路开断电流			kA	12.5/16/20
额定短路关合电流（峰值）			kA	50
额定峰值耐受电流			kA	50
4S短时耐受电流4S			kA	50
额定操作顺序				0-0.3s-C0-180s-0
分闸时间/合闸时间			ms	25~50/15~50
额定短路电流开断次数			次times	30
机械寿命			次times	10000
控制回路及辅助回路1min 工频耐压			V	2000
额定操作电压及辅助回路额定电压			V	DC220/AC220
过电流脱扣器	额定电流		A	5
	脱扣电流准确度		%	±10

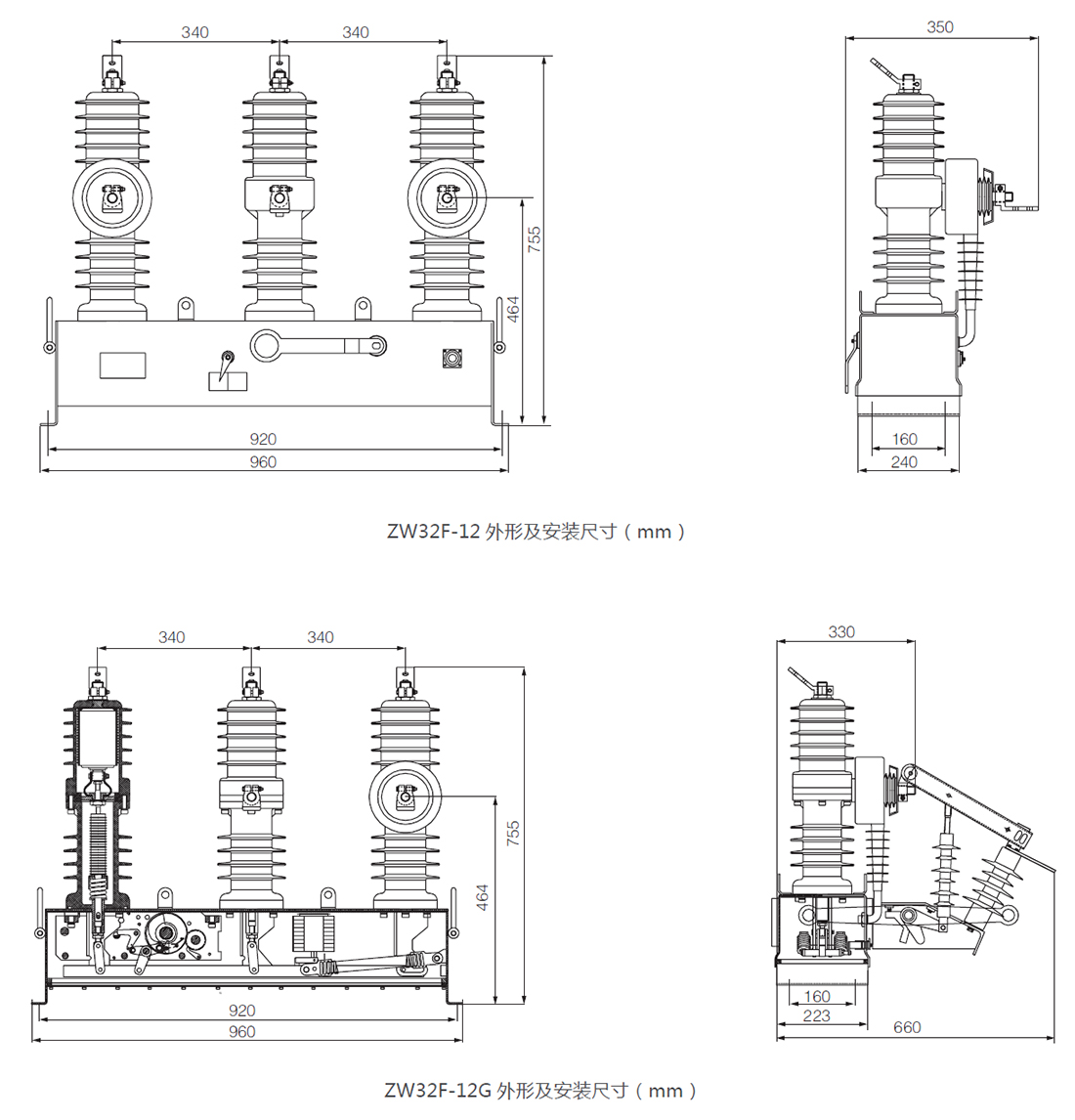

外形及安装尺寸
