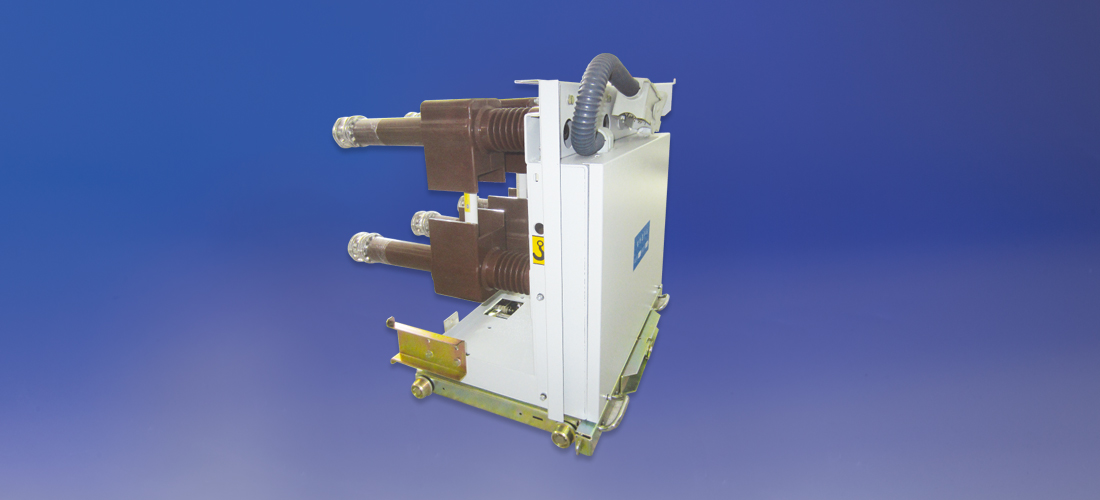

概述
外形尺寸同SV8-12(24)样操作方便简单可靠该断路器采用操动机构与断路器本体一体式设计既可做为固定安装单元也可配有专进机构组成手车单元作用。
使用环境
■ 周围空气温度：上限 +40℃，下限 -15℃；
■ 海拔高度：≤ 2000m（若需增加海拔 则额定绝缘水平相应提高）；
■ 振幅：地震列度不超过8度；
■ 空气相对湿度日平均值不大于95%，月平均值不大于90%；
■ 无火灾、爆炸、严重污秽、化学腐蚀及剧烈振动的场所。
主要技术参数
|
序号
|
设备名称
|
额定电流
|
配合静触头尺寸（mm）
|
|
1
|
P.T车
|
630~1250
|
Ф35~Ф49
|
|
2
|
熔断器手车
|
|
3
|
计量车
|
|
4
|
隔离车
|
630~4000
|
Ф35~Ф109
|

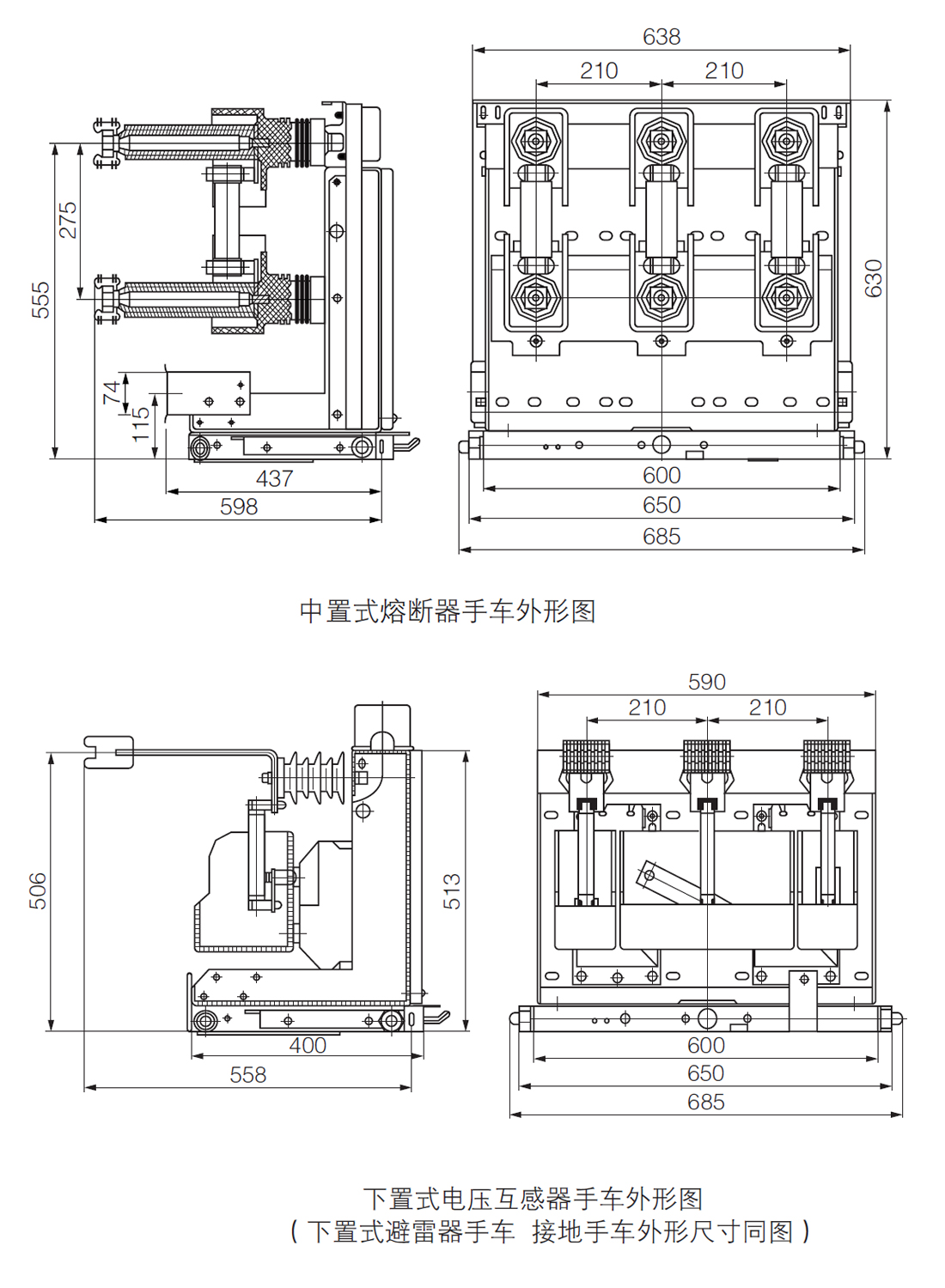

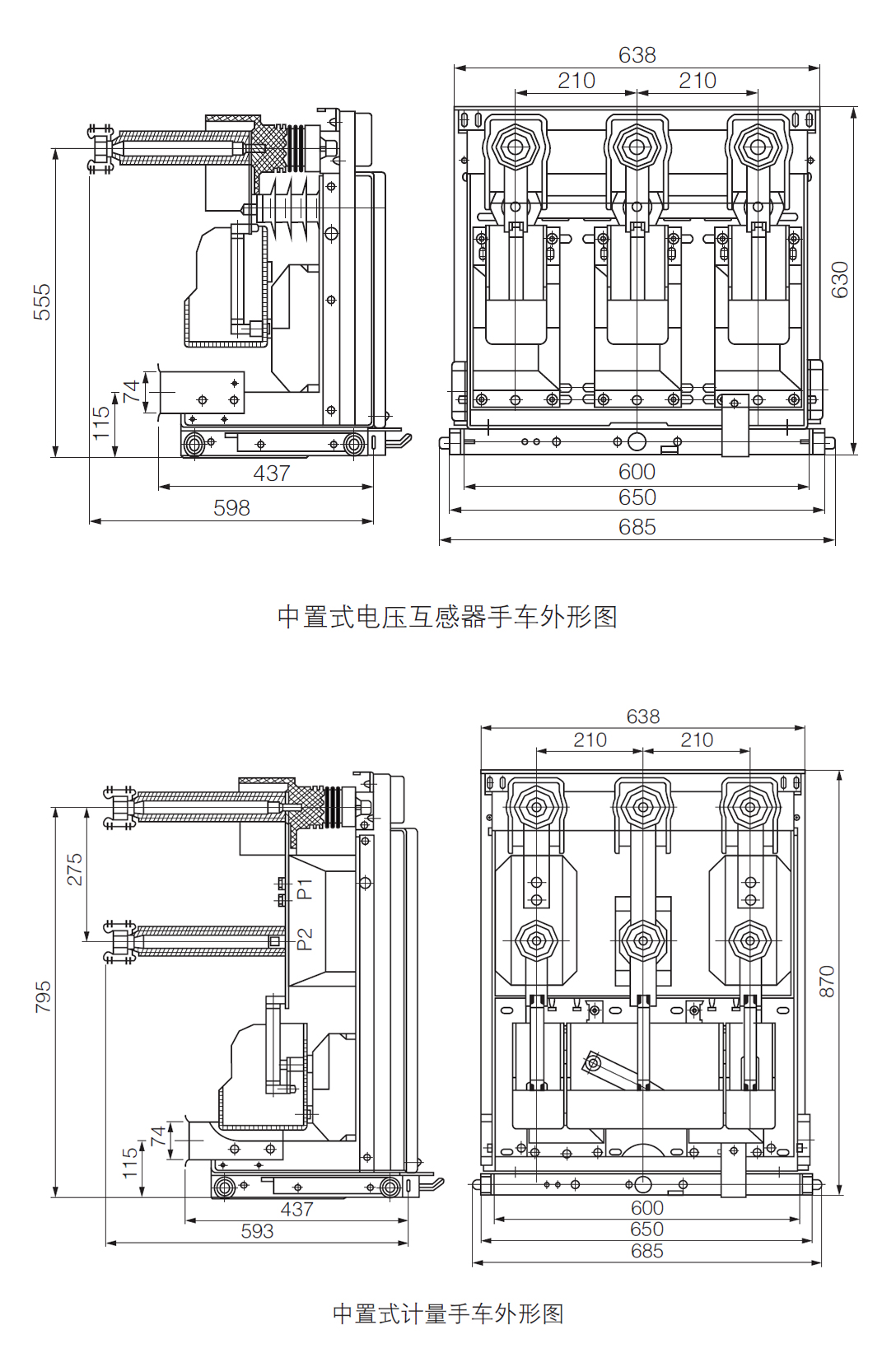

外形及安装尺寸
