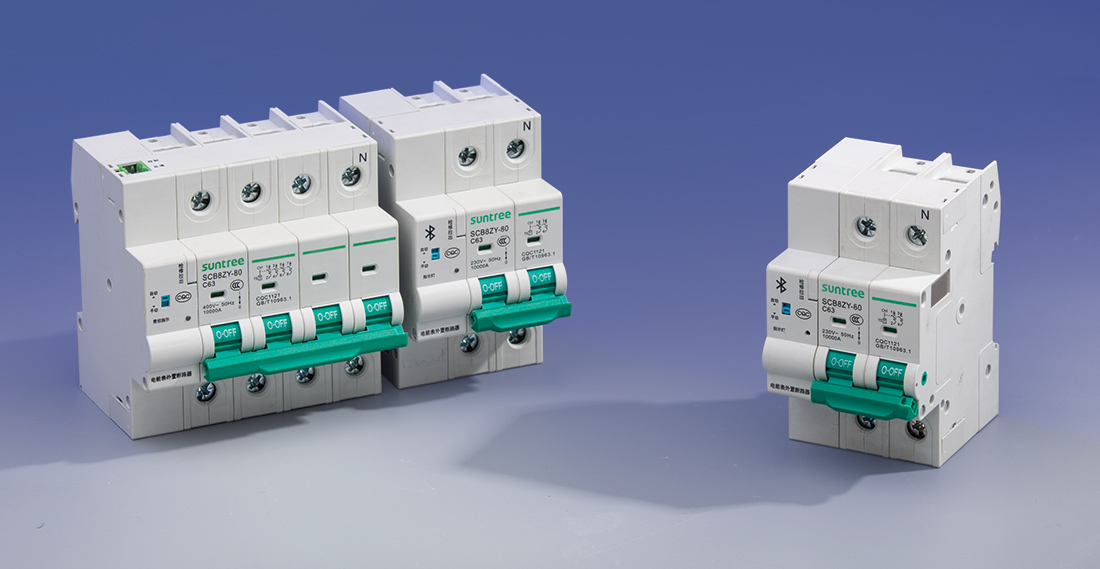

SCB8ZY-80 电能表外置断路器
  • 产品描述
  • 相关下载

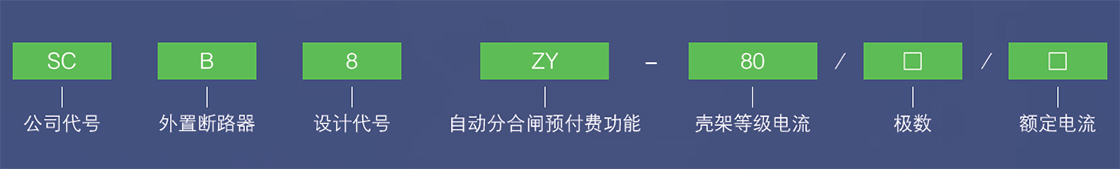

型号含义


技术参数

壳架等级 SCB8ZY-80
额定工作电流 32A、40A、50A、63A、80A
额定绝缘电压 500V
额定冲击耐受电压 6kV
额定频率 50Hz/60Hz
极数 2P( 带两个保护极)、4P( 带四个保护极)
瞬时脱扣类型 C
额定短路能力lcn 6kA
运行短路能力lcs 6kA
机械寿命 20000
电气寿命 8000
工作范围 (65%~120%)Un
控制方式 远程全自动控制方式
控制信号 电压AC220V 50Hz
上电延时时间 t ≥ 4s 或t ≥ 7s
自动合闸时间 t ≤ 3s
工作温度 -40℃ ~+70℃
相对湿度 +20℃不应高于95%;+40℃不应高于50%
信号连接导线截面积 0.75mm²
信号连接导线长度 300mm(如需其他长度可特殊供货),两端带有压接好的接线头
栅格距离 45mm
符合标准 IEC60898-1,GB10963.1
认证 CCC CQC

功能特点

SCB8ZY-80 电能表外置断路器,适用于交流50Hz/60Hz,额定电压AC230V 2P、4P AC400V, 额定电流至80A。该断路器具备短路、过载保护,配置具有微处理器的内轴传动电机,通过对费控电能表控制信号的检测进行自动控制断路器的分合闸,与费控电能表配套使用实现欠费分闸,有费合闸的自动控制。
本产品符合国家电网及南方电网公司《电能表外置断路器技术规范》以及CQC1121-2016《电能表外置断路器技术规范》。同时符合GB/T10963.1 家用及类似场所用过电流保护断路器第1 部分:用于交流的断路器。
本产品符合 GB/T10963.1、CQC1121-2016 标准,产品获得CCC 认证,通过国网电科院全性能检测。

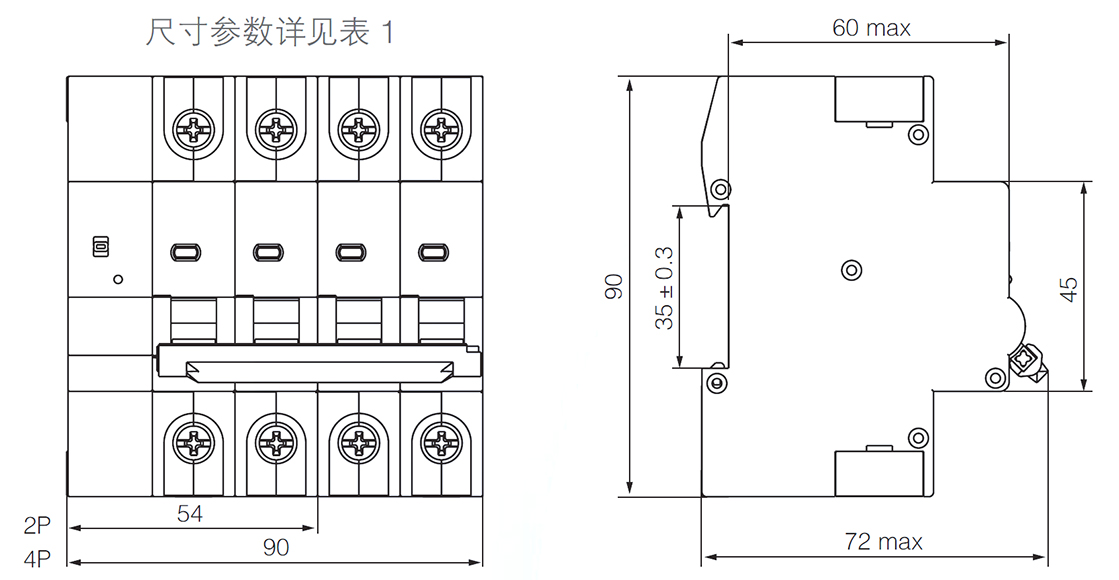

外形及安装尺寸(单位mm)
