高效发电

■ 全新SiC-Mosfest-SIC-SBD设计，54K超高工作效率，重量减轻30%，体积减小20%
■ 三相矢量SVPWM控制方式，转换效率更高，控制更稳定
■ 宽直流电压输入范围，最大转化效率达97.8%
■ 支持1.1倍过载，高辐照时提升发电量10%

智能管理

■ 支持USB口通信和U盘升级双模式
■ 支持RS485、WIFI、GPRS通信方式
■ 支持朗拓全新一代智能管理，维护监控平台，让你的使用高枕无忧

安全可靠

■ 工业化外观造型设计
■ 坚持一线品牌元器件，确保产品稳定高效
■ 体积更小，重量更轻，安装更方便

电网友好

■ 支持电网调度指令
■ 有功功率连续可调

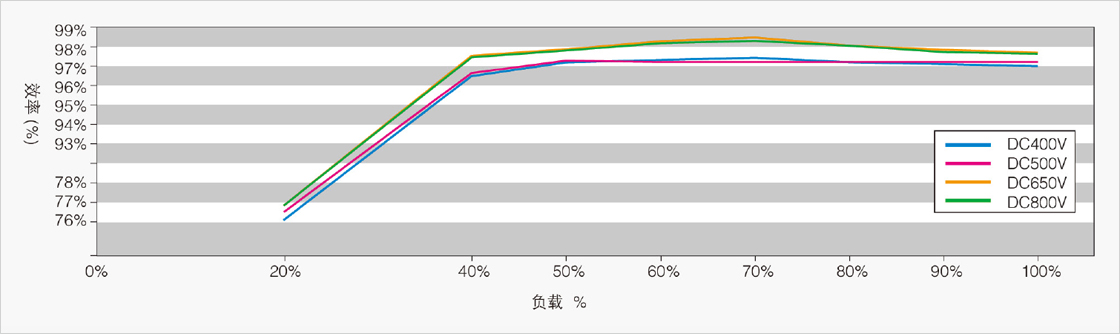

效率曲线

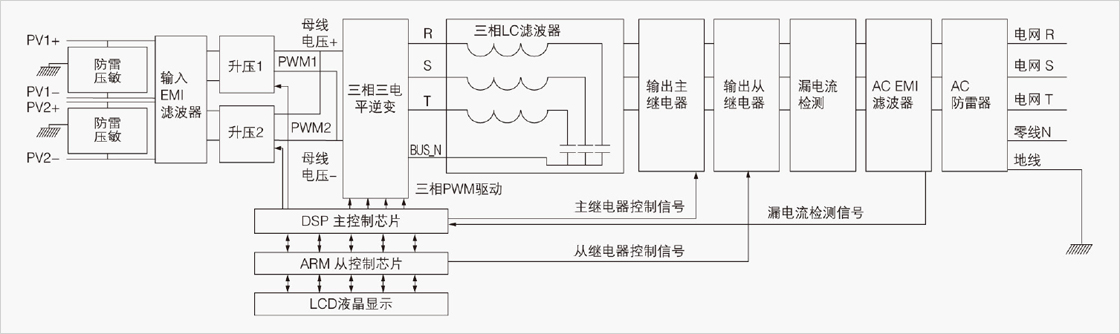

电路原理图

型号	LT 15000HD	LT 18000HD	LT 20000HD	LT 25000HD	LT 28000HD
直流输入参数
最大输入功率	18000W	22000W	24000W	29000W	30000W
最大直流电压	1000Vdc	1000Vdc	1000Vdc	1000Vdc	1000Vdc
额定直流电压	580Vdc	580Vdc	580Vdc	580Vdc	700Vdc
MPPT 工作电压范围	250-820V	250-820V	250-820V	250-820V	250-820V
MPPT 满载电压范围	400-800Vdc	400-800Vdc	450-800Vdc	480-800Vdc	500-800Vdc
输入路数	A：3/B：3	A：3/B：3	A：3/B：3	A：3/B：3	A：3/B：3
MPPT跟踪路数	2	2	2	2	2
最大输入电流	36A/36A	36A/36A	36A/36A	36A/36A	36A/36A
直流连接类型	MC4端子	MC4端子	MC4端子	MC4端子	MC4端子
交流输出参数
最大输出视在功率	15000VA	18000VA	20000VA	25000VA	28000VA
额定输出功率	15000W	18000W	20000W	25000W	28000W
最大输出电流	16500W	19800W	22000W	27500W	30000W
额定电网电压	3/N/PE:220/380V	3/N/PE:220/380V	3/N/PE:220/380V	3/N/PE:220/380V	3/PE:277×3/480V
电网电压范围每相	184V-276V	184V-276V	184V-276V	184V-276V	221V-330V
额定电网频率	50Hz	50Hz	50Hz	50Hz	50Hz
电网频率范围	45-55Hz	45-55Hz	45-55Hz	45-55Hz	45-55Hz
最大输出电流	24.3A 每相	29.2A 每相	32.3A 每相	38A 每相	38A 每相
功率因数（cos∮）	0.8超前 ...0.8滞后	0.8超前 ...0.8滞后	0.8超前 ...0.8滞后	0.8超前 ...0.8滞后	0.8超前 ...0.8滞后
电流谐波失真（THDI）	< 3%(额定输出功率)	< 3%(额定输出功率)	< 3%(额定输出功率)	< 3%(额定输出功率)	< 3%(额定输出功率)
交流输出端子连接类型	端子台	端子台	端子台	端子台	端子台
效率
最大效率	98.8%	98.8%	98.8%	98.8%	98.8%
欧洲效率	98.3%	98.3%	98.3%	98.3%	98.3%
MPPT效率	99.8%	99.8%	99.8%	99.8%	99.8%
保护数据
残余电流保护	集成	集成	集成	集成	集成
孤岛保护	集成	集成	集成	集成	集成
直流开关	集成（可选）	集成（可选）	集成（可选）	集成（可选）	集成（可选）
直流浪涌保护	集成	集成	集成	集成	集成
输出过流保护	集成	集成	集成	集成	集成
绝缘阻抗检测	集成	集成	集成	集成	集成
一般参数
尺寸（W×H×D）	476×575×265mm	476×575×265mm	476×575×265mm	476×575×265mm	476×575×265mm
重量	33.5KG	33.6KG	33.6KG	33.6KG	33.6KG
安装方式	壁持悬挂固定	壁持悬挂固定	壁持悬挂固定	壁持悬挂固定	壁持悬挂固定
运行温度范围	-25℃~ +60℃	-25℃~ +60℃	-25℃~ +60℃	-25℃~ +60℃	-25℃~ +60℃
最高海拔	2000m	2000m	2000m	2000m	2000m
相对湿度	0~98%无凝霜	0~98%无凝霜	0~98%无凝霜	0~98%无凝霜	0~98%无凝霜
噪音	≤ 55dB(A)	≤ 55dB(A)	≤ 55dB(A)	≤ 55dB(A)	≤ 55dB(A)
夜间损耗	0W	0W	0W	0W	0W
拓扑结构	无变压器	无变压器	无变压器	无变压器	无变压器
冷却方式	自然冷却	自然冷却	自然冷却	自然冷却	自然冷却
防护等级	IP65	IP65	IP65	IP65	IP65
通讯接口	USB/WIFI/RS-485	USB/WIFI/RS-485	USB/WIFI/RS-485	USB/WIFI/RS-485	USB/WIFI/RS-485
特征
直流连接器	MC4	MC4	MC4	MC4	MC4
交流连接器	C16/5	C16/5	C16/5	C16/5	C16/5
显示界面	LCD	LCD	LCD	LCD	LCD
通信方式:USB/Wi-Fi/GPRS/RS485	有/可选/可选/有	有/可选/可选/有	有/可选/可选/有	有/可选/可选/有	有/可选/可选/有
质保：5年/10年	是/可选	是/可选	是/可选	是/可选	是/可选
认证标准
CE,VDE 0126-1-1,IEC 62109,G83-2,G59-3,AS4777,AS/NZS 3100,VDE-AR-N4105,EN50438,EN62116,CQC,MEA,PEA,IEC61683
