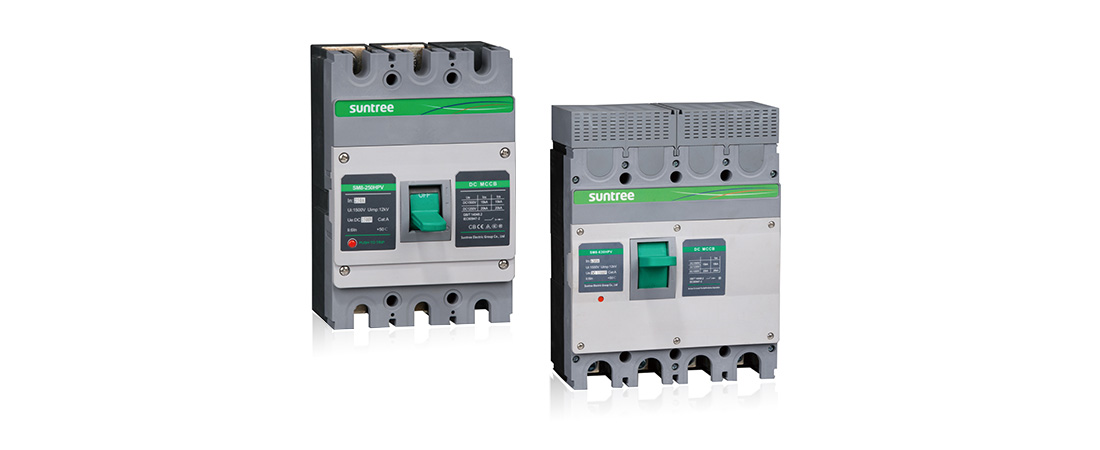

产品概述

SM8-*HPV 系列光伏专用直流塑壳断路器适用于额定电压至DC1500V，额定电流630A 的直流电网电路中，直流断路器具有过载长延时保护、短路瞬时保护功能，用来分配电能和保护线路及电源设备免受过载、短路等故障的危害。
直流断路器的操作机构具有快速闭合和快速分断功能，结构紧凑，体积小，使用方便。

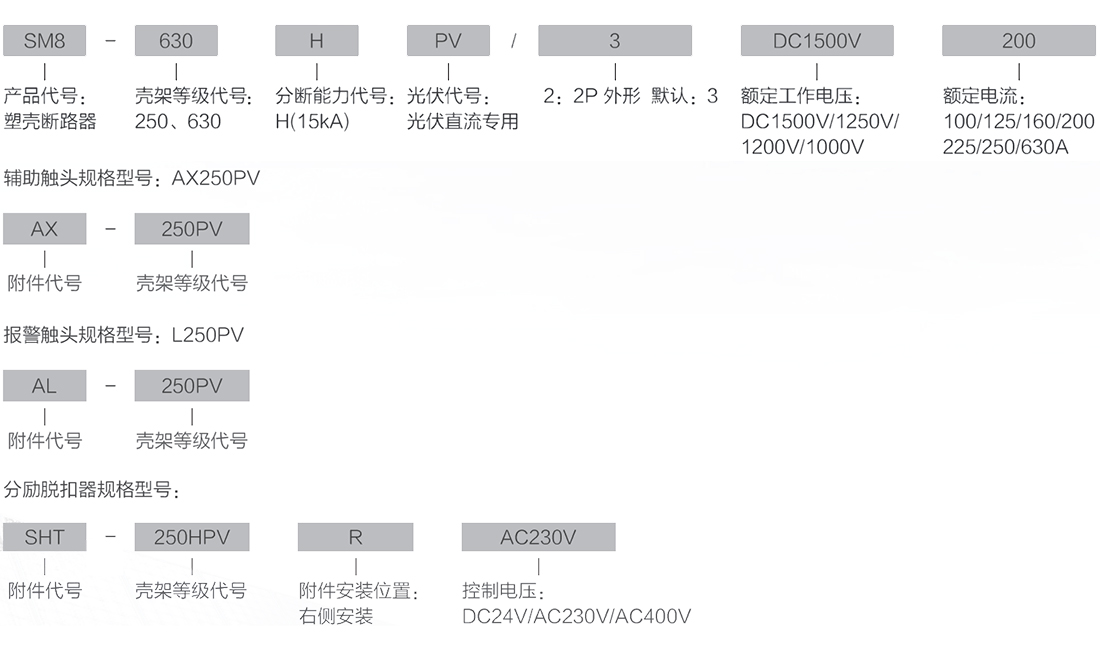

产品型号及含义

电气技术参数

产品型号		SM8-250HPV/2 1000V SM8-250HPV/2 1200V	SM8-250HPV /3 1500V	SM8-630HPV /4 1500V
产品名称		PV DC MCCB	PV DC MCCB	PV DC MCCB
额定工作电压Ue		DC 1000V DC 1200V	DC 1250V DC 1500V	DC1250V DC1500V
额定绝缘电压Ui		1500V	1500V	1500V
额定冲击电压Uimp		12KV	12KV	12KV
极数		2	3	4
脱扣器类型		热磁式（热磁不可调）TMD Fixed
依据标准		GB 14048.2,IEC/EN 60947-2
使用类别		A(PV-1)
壳架电流 In		250A		630A
额定工作电流 In		100/125/160/200/225/250A		400/500/630A
分断类型		H
额定极限短路分断能力Icu		Ue1200v 10kA Ue1000v 20kA	Ue1500v 15kA Ue1250v 20kA	Ue1500V 30kA Ue1500V 30kA
运行分断能力Ics		75%ICU	Ue1500v 15kA Ue1250v 20kA	Ue1500V 30kA Ue1500V 30kA
保护功能	长延时保护 Ir	1 ln
	瞬时保护 Ii	6ln (Min1000A)
寿命	机械	10000次
	电气	2000次
外形尺寸W × H × D		90 × 200 × 86mm	135 × 200 × 86mm	H型310×240×155 G型350×240×155
安装方式		固定式	固定式	固定式
防护等级		接线端口：IP20/所有侧面：IP40
相对湿度		+50℃下不超过95%
有无接线极性要求		无
污染等级		3级
工作温度		-40℃ - +75℃
操作指示		有 ON/OFF 指示
脱扣器是否可调		否
电气附件		选配：分励/辅助/报警 （注：辅助、报警和分励左右侧只能安装一组） 2P仅左边
隔离功能		有

热保护特性

序号	试验电流	I/Ir	约定时间	起始状态
1	约定不脱扣电流	1.05	＞1h(In≤63A)	冷态
			＞2h(In＞63A)
2	约定脱扣电流	1.3	≤1h(In≤63A)	按序号 1 试验后
			≤2h(In＞63A)

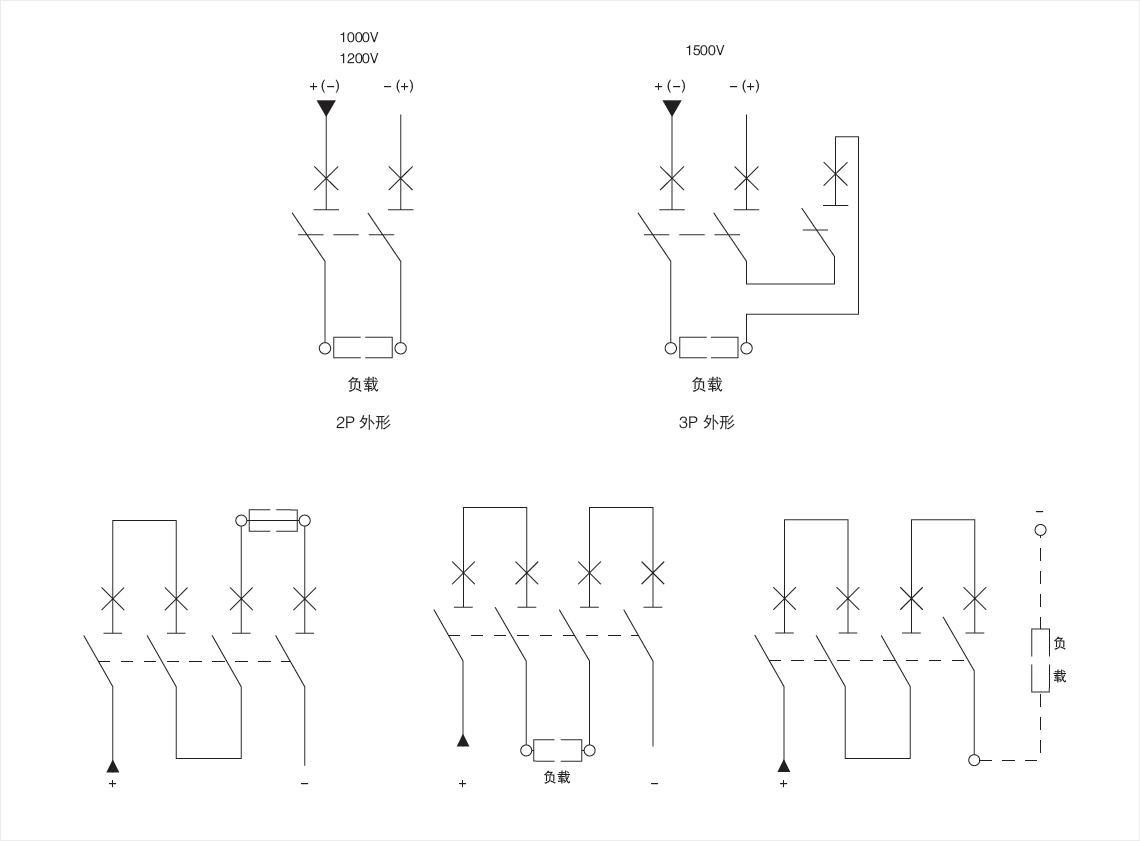

接线图

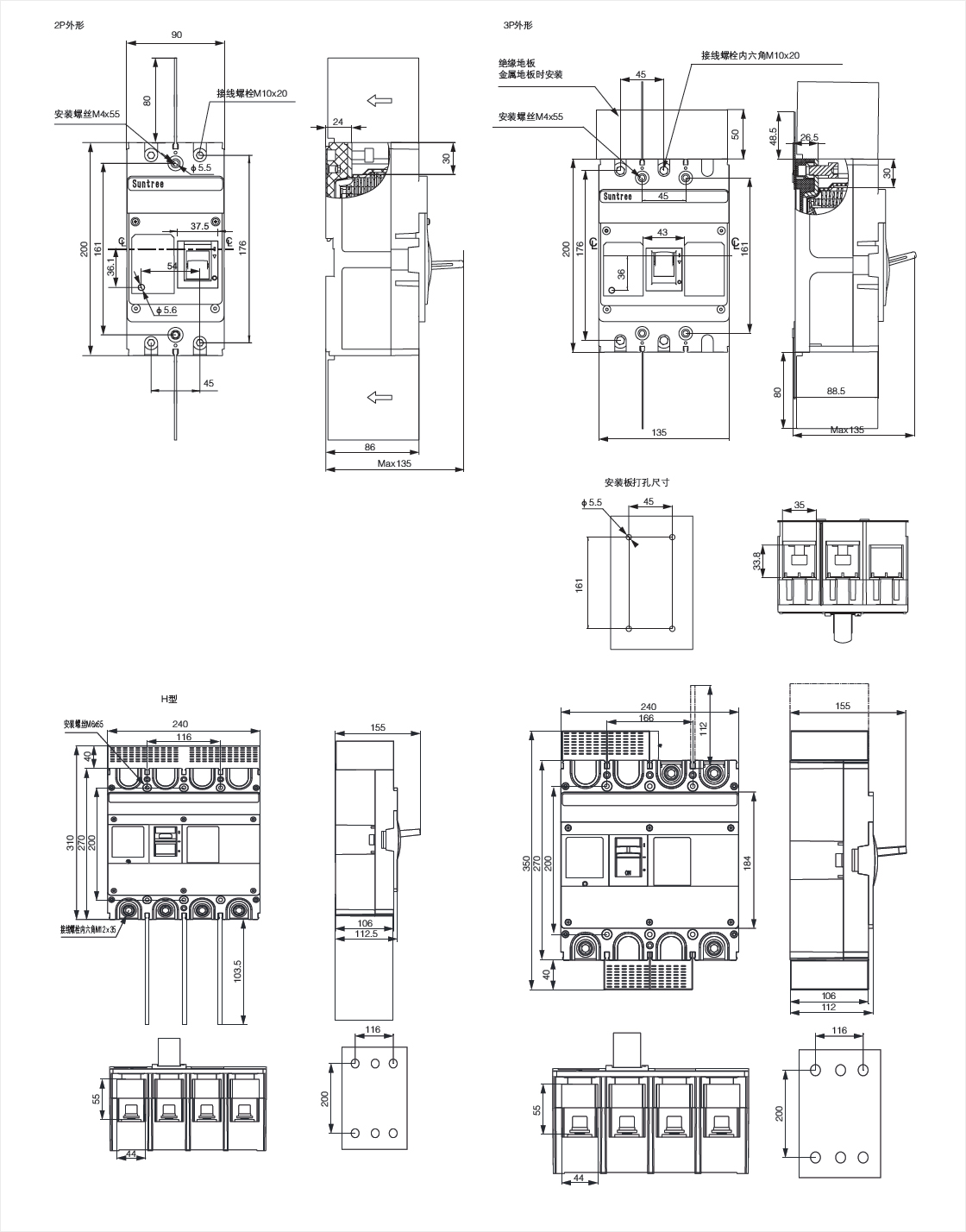

外形及安装尺寸

• 说明书 SM8-250HPV 光伏专用直流塑壳断路器
