SQ5 自动转换开关(PC 级ATS)，是集开关与逻辑控制于一体，无需外加控制器，真正实现机电一体化的自动转换开关，具有电压检测、电气、机械互锁等功能，可实现自动、电动远程、紧急手动控制。操作是由逻辑控制板以各种逻辑命令来管理电机、变速箱的操作运行来实现，电机带开关弹簧储能，瞬时释放的加速机构，快速接通分断断路器或进行电路转换，通过明显可见状态实现安全隔离，极大的提高了各项电气性的机械性能。

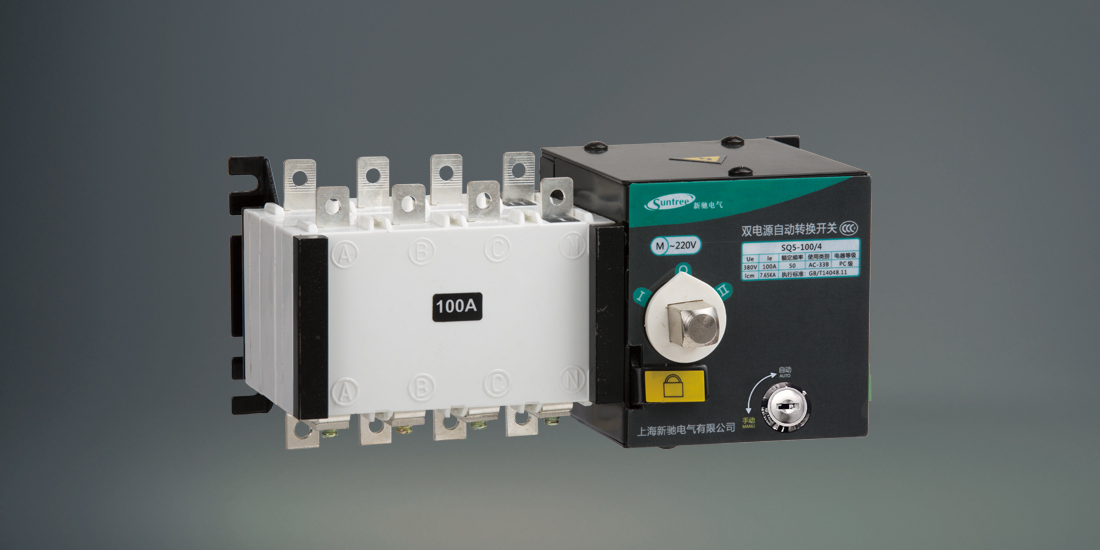

SQ5 开关整体设计为金属外壳，小巧坚固。控制部分分为金属外壳，开关部分采用不饱和聚脂玻璃纤维树制造壳，有较强的介电性能，防护能力和可靠的操作安全性。开关适用于供电系统的主电源与备用电源的自动转换或两台负载设备的自动转换及安全隔离等。开关造型美观，新颖、简洁、体积小、功能全、是同类产品的最佳选择。
SQ5 系列产品已通过电磁兼容性检测。与国际同步的设计理念，采用最新的CAD 和protel99 的完美结合，使产品用途多元化，满足了客户不同场合的需求；机电一体化设计，采用国际先进的逻辑控制技术，抗干扰能力强；功能齐全，安全性能好，自动化程度高，可靠性高，安装方便，是现代配电系统可持续供电的理想选择。
功能与用途
SQ5 系列自动转换开关主要用于交流50Hz，额定电压400V，控制额定电压230V，额定电流16A 至3200A 的配电或电动机网络中的一主一备或互为设备切换系统及市电和发电组的负荷切换。同时亦可用于不频繁接通与分断电路及线路的隔离之用。
产品广泛应用于消防、医院、银行、高层建筑等不允许断电的重要供电场所的输、配电系统及自动化系统。

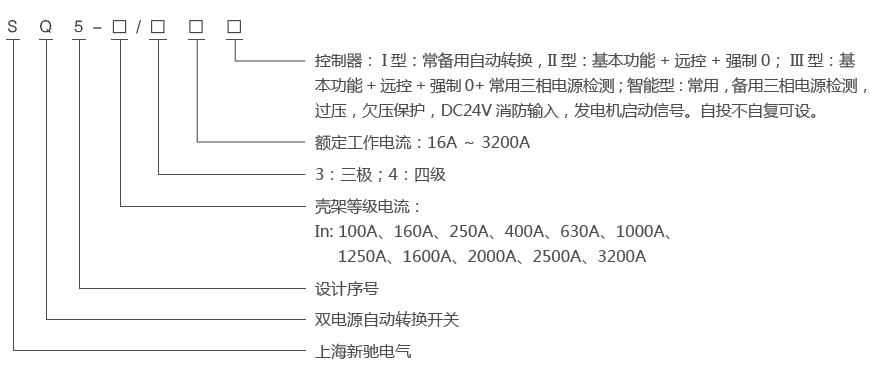

型号含义
Ⅰ型开关控制特性
■ 适用于市电—市电、市电—油机的主备系统，自投自复；
■ 可外接进行功能扩展；
■ 常备电源均为单相取样，仅对取样相检测。
Ⅱ型开关控制特性
■ 主—备电源、自投自复；
■ 当主供电回路任意相发生故障时( 断电或缺相) 开关自动投入到备用供电回路常用为单相采样，备用电源为单相取样；
■ 当主回路恢复正常时，开关自动切回到主供电回路。
智能型开关控制特性
■ 市电—市电、市电—油机的主备系统；
■ 开关选择为自投自复功能时，当主供电回路发生故障时( 缺相、过欠压)；开关经延时(可设置1~30S)自动投入到备用供电回路；当主回路恢复正常时；开关经延时( 可设置1~29S) 自动返回到主供电回路；
■ 开关选择为自投不自复功能时，当Ⅰ路电源电路发生故障时(断电、缺相)；开关经延时(可设置1~30S)自动投入到Ⅱ路电源电路；当Ⅰ路电源电路恢复正常时，开关并不返回到Ⅰ路。只有控制器设为自投自复时；开关才经延时( 可设置1~29S) 自动返回Ⅰ路电源电路。
技术参数
■ 采用双列复合式触头、横拉式机构、微电机预储能及微电子控制技术，基本实现零飞弧；
■ 采用可靠的机械联锁和电气联锁，执行元件采用独立的负荷隔离开关，使用安全可靠；
■ 采用过零技术，紧急情况下可强制置零( 同时切断两路电源)，满足消防联动需要；
■ 执行负荷隔离开关切换采用单一电动机驱动，切换可靠平稳、无噪音、冲击力小；
■ 操作器驱动电机只在执行负荷隔离开关切换瞬间通过电压，稳态工作无需提供工作电压，节能显著；
■ 执行负荷隔离开关带有机械联锁装置，保证常用、备用电源工作可靠互不干涉；
■ 具有明显通断位置指示、挂锁等功能，可靠实现电源与负载间的隔离；
■ 安全性能好，自动化程度高，可靠性高，使用寿命8000 次以上；
■ 机电一体化设计，开关转换准确、灵活、顺畅，采用国际先进的逻辑控制技术，抗干扰能力强，对外无干扰；
■ 具有主电源合、备用电源分；主电源分、备用电源合；主、备电源均断开三种稳定工作位子(Ⅰ -0- Ⅱ )；
■ 安装方便，控制回路采用接插式端子连接；
■ 四种操作功能：紧急手动操作、电子远程控制操作、自动控制状态时紧急断开操作、自动控制操作。
控制特性
■ 开关具有三极( 三极+ 可通断中性极) 和四极产品
可分为：16A、20A、25A、32A、40A、50A、63A、80A、100A、125A、160A、200A、225A、250A、315A、350A、400A、450A、500A、630A、800A、1000A、1250A、1600A、2000A、2500A、3200A，27 个电流等级。
选型举例
SQ5-100/4·Ⅱ ~ 400V In50A
自动转换开关，约定发热电流100A，交流额定电压400V，额定电流50A，4 极(3 极+ 可通断中性极)，适用于市电一油机供电系统的自投自复带远控及消防强切功能。
符合标准
国际标准：
IEC60947-1《低压开关设备和控制设备第一部分 总则》
IEC60947-3《低压开关设备和控制设备、开关、隔离器、隔离开关机熔断器组合电器》
IEC60947-6-1《低压开关设备和控制设备多功能开关自动转换开关电器》
国家标准：
GB/T 14048.1《低压开关设备和控制设备 总则》
GB/T 14048.3《低压开关设备和控制设备、低压开关、隔离器、隔离开关熔断器组合电器》
GB/T 14048.11《低压开关设备和控制设备 多功能电器第一篇：自动转换开关电器》
