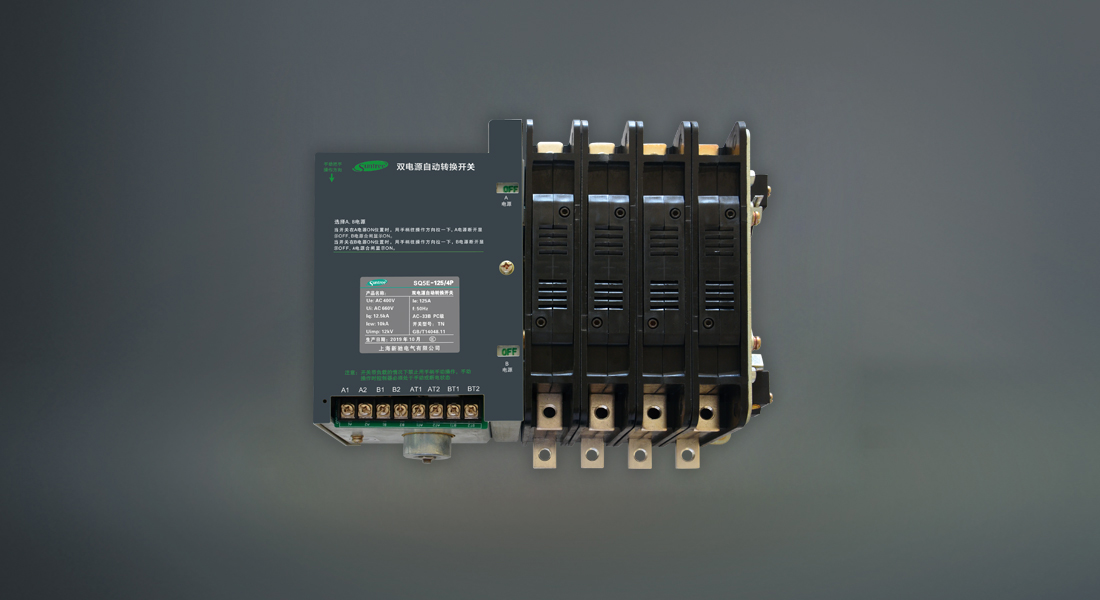

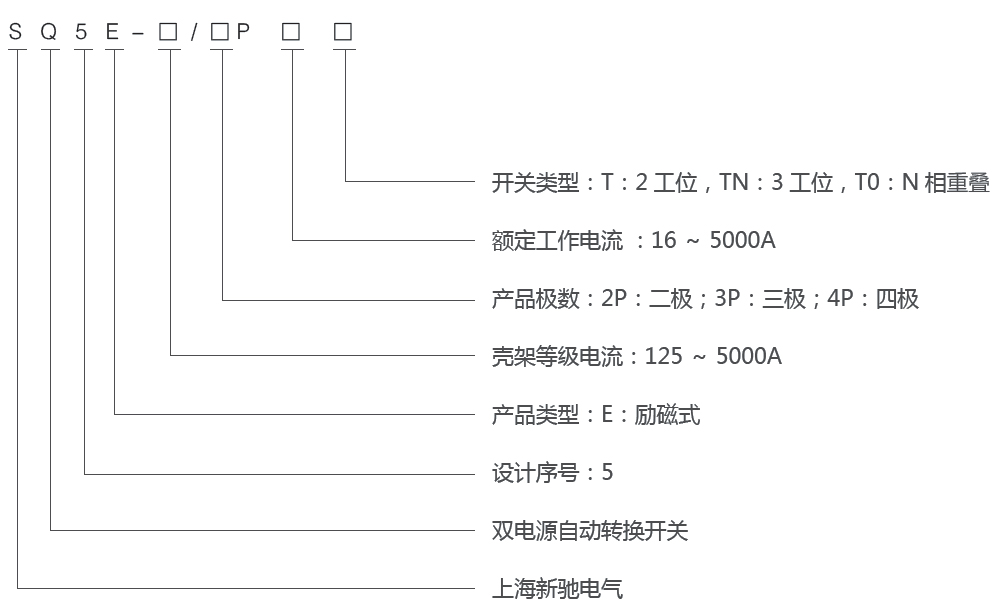

型号含义

符合标准：GB/T 14048.11 IEC60947-6-1
电器级别：P C 级
使用类别：AC - 33B、AC - 33iB

产品特点

■ 产品为分体式；
■ 体积小，安装方便；
■ 过欠压保护，缺相保护，过频欠频保护；
■ 电压显示，电流检测，功率检测；
■ 额定工作电压AC400V , 额定工作电流16A～ 5000A；
■ 控制器以32 位高速工业级微控制器为核心；
■ ATSC220 型号，设有RS485 隔离型通讯接口，应用；
■ ModBus 通讯规约，可实现双电源切换的“遥控、遥测、遥信、遥调”功能。

主要技术参数

参数\型号		SQ5E-125/T			SQ5E-250/T			SQ5E-630/T
额定工作电压Ue(V)		AC400(AC660)
额定工作电流Ie(A)		10、16、25、32、50、63、80、100、125			125、160、180、200、225、250			315、350、400、500、630
投掷方式		双投
接线方式		板前
极数		2P	3P	4P	2P	3P	4P	2P	3P	4P
重量（kg）		4.5	6	8	6	8	10	11	14	18
额定限制短路电流（kA）		12.5			25			37.5
接通分断能		AC-33B			AC-33B			AC-33iB
额定频率		50Hz
操作 电流 （A）	AC200V ～ AC240V	2			2.5			4
	AC100V ～ AC110V	4			5			8
操作 时间	转换时间	≤ 80ms
	断开时间	≤ 60ms
使用 寿命	机械寿命	50000 次
	电气寿命	10000 次
注意事项		1、操作指令需在1.5 秒以上, 否则线圈有过热烧毁的风险； 2、A 侧，B 侧同时操作指令操作线圈将被损坏； 3、选择继电器接点，容量必须超过ATS 操作电流的容量。

注：Ie ≤ 100A 时，COSφ=0.45，Ie ＞ 100A 时，COSφ=0.35。

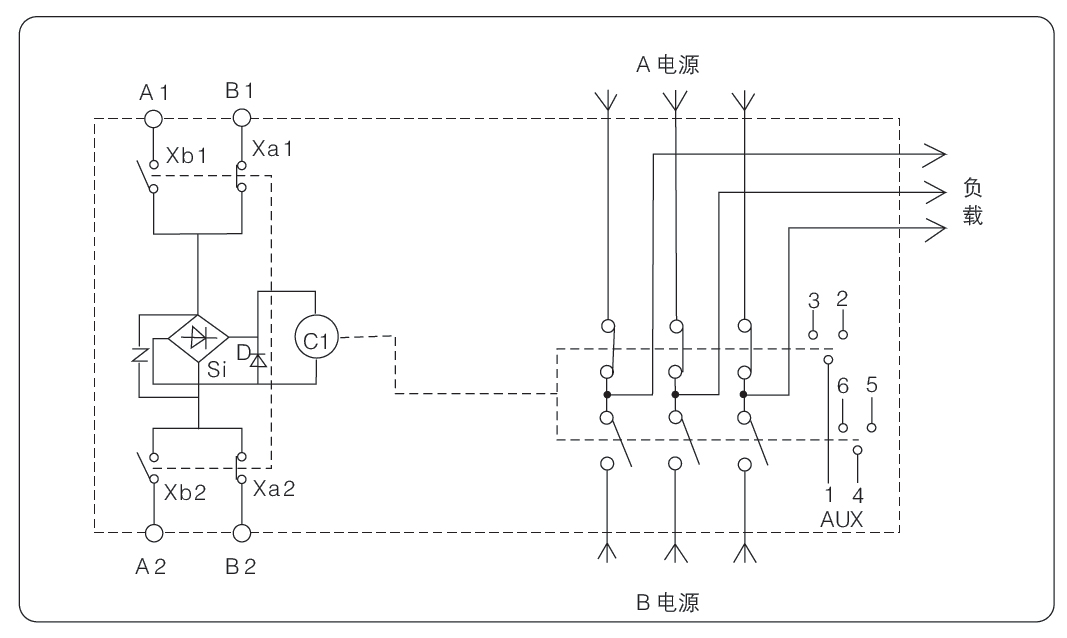

SQ5E-T TO 型回路图
