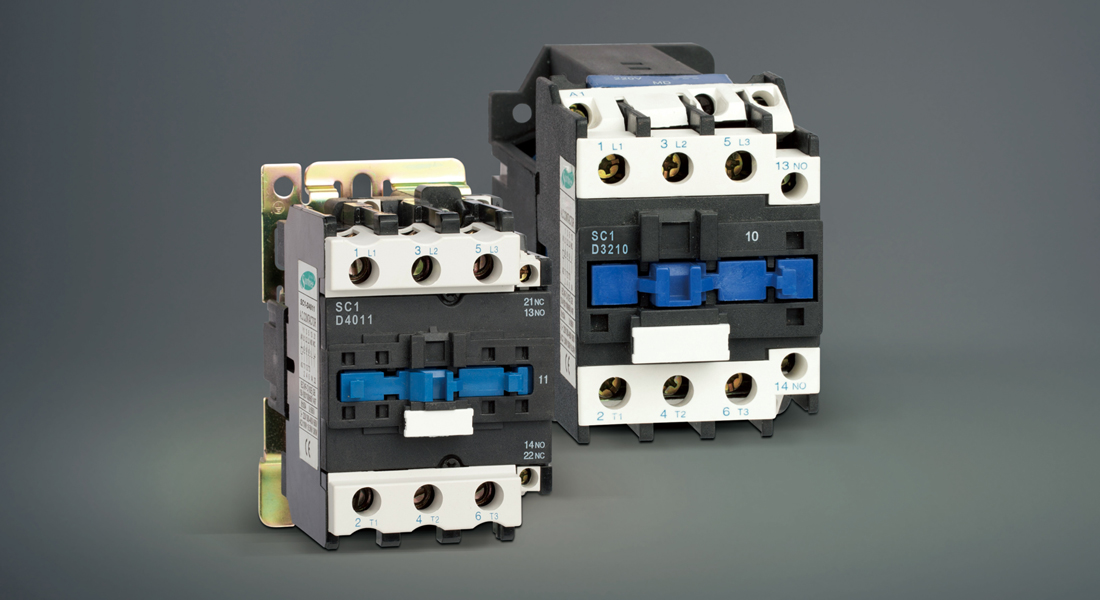

SC1交流接触器系列
  • 产品描述
  • 相关下载

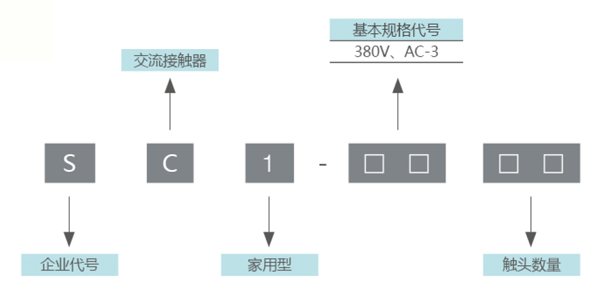

型号含义

主要技术参数

型号 SC1-09 SC1-12 SC1-18 SC1-25 SC1-32
额定工作电流（A） 380V AC-3 9 12 18 25 32
AC-4 3.5 5 7.7 8.5 12
660V AC-3 6.6 8.9 12 18 21
AC-4 1.5 2 3.8 4.4 7.5
约定自由空气发热电流（A） 20 20 32 40 50
额定绝缘电压（V） 660 660 660 660 660
可控三相鼠笼电动机功率（AC-3）kW 220V 2.2 3 4 5.5 7.5
380V 4 5.5 7.5 11 15
660V 5.5 7.5 10 15 18.5
操作频率（次/h） 电寿命 AC-3 1200 1200 1200 1200 600
AC-4 300 300 300 300 300
机械寿命 3600 3600 3600 3600 3600
电寿命（万次） AC-3 100 100 100 100 80
AC-4 20 20 20 20 20
机械寿命（万次） 1000 1000 1000 1000 800
配用熔断器型号 RT16-20 RT16-32 RT16-40 RT16-50
冷压端头 非预制端头软线
有预制端头软线
非预制端头软线 		根 1 2 1 2 1 2 1 2 1 2
m2 1/2.5 1/2.5 1/2.5 1/2.5 1.5/4 1.5/4 1.5/4 1.5/4 2.5/6 2.5/6
1/4 1/2.5 1/4 1/2.5 1.5/6 1.5/4 1.5/10 1.5/4 2.5/10 2.5/6
1/4 1/4 1/4 1/4 1.5/6 1.5/6 1.5/6 1.5/6 2.5/10 2.5/10
交流线圈功率 50Hz 吸合（VA） 70 70 70 110 110
保持（VA） 8 8 8 11 11
功率（W） 1.8~2.7 1.8~2.7 3~4 3~4 3~4
动作范围 吸合电压为：85%Us~110%;释放电压为20%Us~75%Us
辅助触头基本参数 AC-3:360VA DC-13 : 33W Ith : 10A
型号 SC1-40 SC1-50 SC1-65 SC1-80 SC1-95
额定工作电流（A） 380V AC-3 40 50 65 80 95
AC-4 18.5 24 28 37 44
660V AC-3 34 39 42 49 49
AC-4 9 12 14 17.3 21.3
约定自由空气发热电流（A） 60 70 80 110 125
额定绝缘电压（V） 660 660 660 660 660
可控三相鼠笼电动机功率（AC-3）kW 220V 11 15 18.5 22 25
380V 18.5 22 30 37 45
660V 30 37 37 45 45
操作频率（次/h） 电寿命 AC-3 600 600 600 600 600
AC-4 300 300 300 300 300
机械寿命 3600 3600 3600 3600 3600
电寿命（万次） AC-3 80 80 60 60 60
AC-4 15 15 15 10 10
机械寿命（万次） 800 800 800 600 600
配用熔断器型号 RT16-63 RT16-80 RT16-100 RT16-125
冷压端头 非预制端头软线
有预制端头软线
非预制端头软线 		根 1 2 1 2 1 2 1 2 1 2
m2 6/25 4/10 6/25 4/10 6/25 4/10 10/35 6/16 10/35 6/16
6/25 4/10 6/25 4/10 6/25 4/10 10/35 6/16 10/35 6/16
6/25 4/10 6/25 4/10 6/25 4/10 10/35 6/16 10/35 6/16
交流线圈功率 50Hz 吸合（VA） 200 200 200 200 200
保持（VA） 20 20 20 20 20
功率（W） 6~10 6~10 6~10 6~10 6~10
动作范围 吸合电压为：85%Us~110%;释放电压为20%Us~75%Us
辅助触头基本参数 AC-3:360VA DC-13 : 33W Ith : 10A
