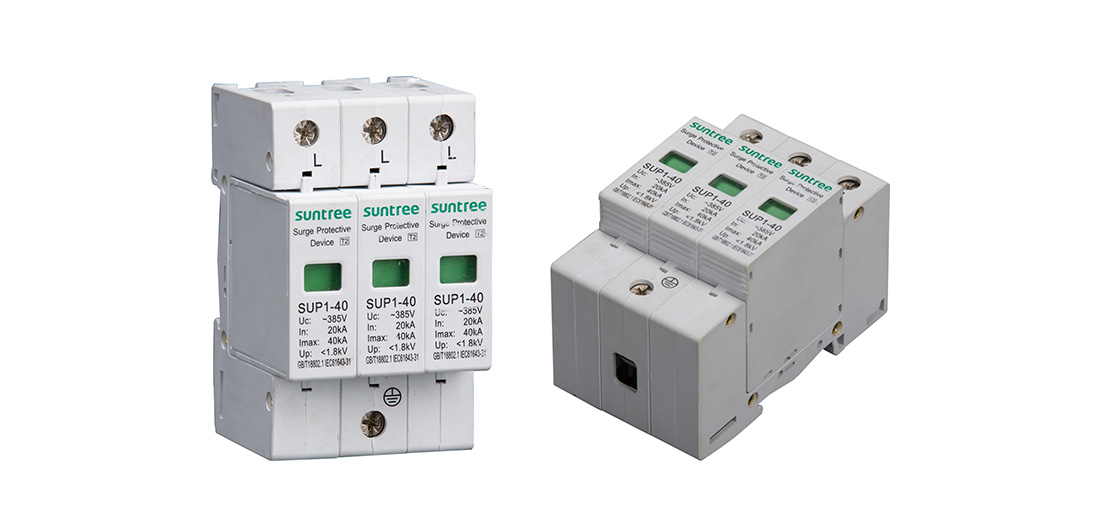

| 项目参数\级别规格 | SUP1-C( 二级保护) | ||||||
| 极数 | 1P、2P、1P+N、3P、3P+N、4P | ||||||
| 额定工作电压Un(V) | 230/480(特殊电压可订制) | ||||||
| 标称放电电流In(8/20μs)kA | 20 | ||||||
| 最大放电电流Imax(8/20μs)kA | 40 | ||||||
| 最大持续工作电压Uc(V) | 320 | 385 | 420 | 440 | 460 | 480 | |
| U1mA压敏电压Ｖ | 510 | 620 | 680 | 710 | 751 | 780 | |
| 保护水平Up kV | <1.8 | <1.8 | <1.8 | <2.2 | <2.2 | <2.2 | |
| 响应时间(ns) | <25 | ||||||
| 漏电流 75% Uc 1mA | <20μA | ||||||
| 试验分类 | Ⅱ级 | ||||||
| 防护等级 | 20级 | ||||||
| 环境极限温度 | -40℃~+80℃ | ||||||
| 绝缘外壳材料 | PBT/PA66 | ||||||
| 阻燃等级，符合UL94 | VO | ||||||
| 安装形式 | 35mm标准电气导轨 | ||||||
| 外壳颜色 | 白色/灰色 | ||||||
| 建议保险丝或断路器 A | 16~25 | ||||||
| 建议联结线径(mm) | 相线、零线 | 4~16硬线 | |||||
| 接地线 | 4~16双色 | ||||||
| 检验标准 | GB18802.1 GB18802.21 IEC61643-1 IEC61643-21 UL1449 ed.2 | ||||||
