概述

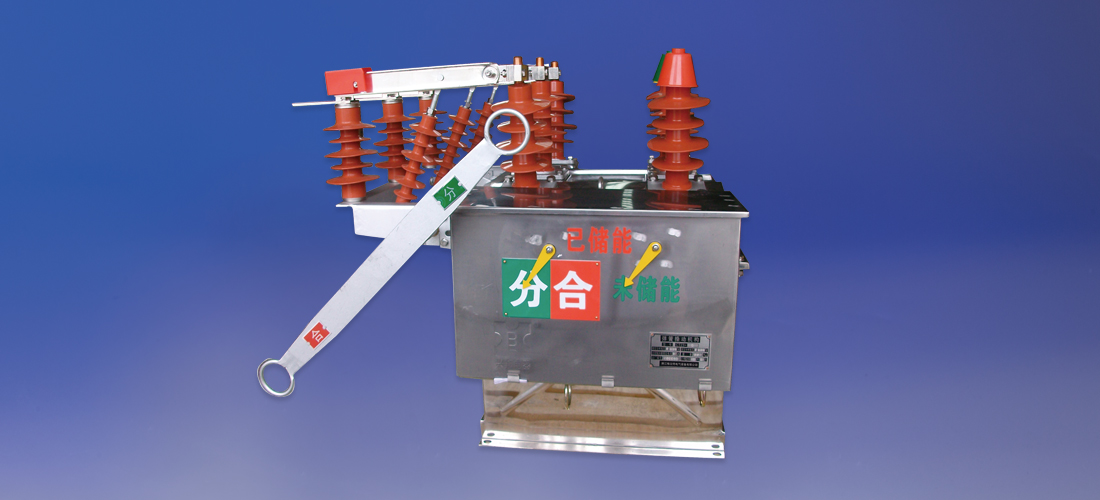

ZW8-12(G) 系列户外真空断路器为额定电压12kV，三相交流50Hz 的户外高压开关设备，主要用来开断关合农网、城网和小型电力系统的负荷电流、过载电流、短路电流。该产品总体结构为三相共箱式，三相真空灭弧式置于金属箱内，利用SMC 绝缘材料相间绝缘及对地绝缘，性能可靠，绝缘强度高。
ZW8-12(G) 是由ZW8-12 断路器与隔离开关组合而成的，称为组合断路器，可作为分段开关使用。
本系列产品的操作机构CT23 型弹簧储能操动机构，分为电动和手动两种。

型号含义

主要技术参数

序号	项目		单位	数值
1	额定电压		kV	12
2	额定电流		A	630(1250)
3	额定短路开断电流		kA	20
4	额定短路关合电流( 峰值) kA		kA	50
5	额定峰值耐受电流		kA	50
6	额定短路耐受电流		kA	20
7	额定绝缘水平	工作耐压( 干式)	-	42
		雷电冲击耐压( 峰值)		75
8	额定操作顺序
9	机械寿命		次	10000
10	额定短路开断电流开断次数		次	20
11	操动机构额定合闸电压		V	AC110、AC220
12	操动机构额定分闸电压		V	AC110、AC220
13	触头开距		mm	11±1
14	超行程( 触头弹簧压缩长度)		mm
15	三相分、合闸不同期性		ms	≤ 2
16	触头合闸弹跳时间		ms	≤ 2
17	平均分闸速度		m/s	1.0±0.2
18	平均合闸速度		m/s	0.7±0.15
19	分闸时间		m/s	15-50
20	合闸时间		m/s	25-50
21	各相主回路电阻		μ Ω	≤ 120
22	动静触头允许磨损累积厚度		mm	≤ 3

外形及安装尺寸
